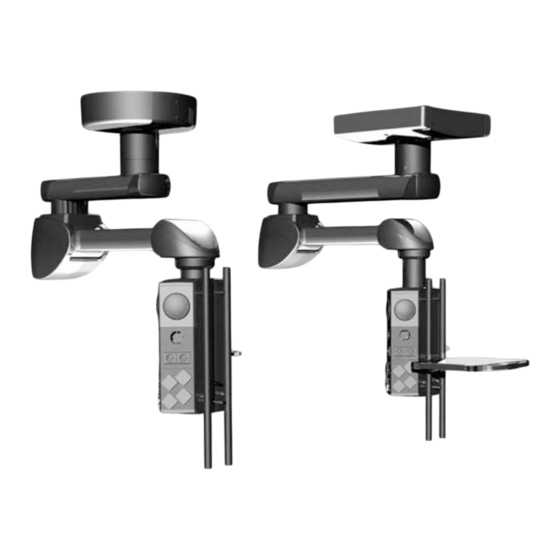

Tragarmsystem Independant
IDP 101 M, IDP 201 M
Montageanweisung
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KLS Martin group Independant IDP 101 M

Inhaltszusammenfassung für KLS Martin group Independant IDP 101 M

  • Seite 1 ® Tragarmsystem Independant IDP 101 M, IDP 201 M Deutsch Montageanweisung 90-057-71-10 Revision 1 Date of Release: 2016-06...

  • Seite 2: Symbolerklärung

    Symbolerklärung Gefahrensymbol VORSICHT Warnt vor einer möglichen Körperverletzung WARNUNG Warnt vor einer möglichen Lebensgefahr GEFAHR Warnt vor einer akuten Lebensgefahr Gebrauchsanweisung befolgen Referenznummer zur Bestellung von Produkten bei Gebrüder Martin (Artikelnummer) Seriennummer Herstellungsdatum Hersteller Explosionsgefahr Warnt vor dem unsachgemäßen Umgang mit Sauerstoff, siehe Kapitel 4.2.4 „Richtiger Umgang mit Sauerstoff”, Seite 35.
  • Seite 3 Stoßgefahr Warnt vor Stößen durch Komponenten des Tragarmsystems während Montage- oder Demontagearbeiten durchgeführt werden. Nicht ionisierende elektromagnetische Strahlung Warnt vor der Störung medizinischer Geräte und elektronischer Implantate durch die von Mobilfunk- und Radiosendern erzeugte hochfrequente elektromagnetische Strahlung. Anzugsdrehmoment: Warnt vor dem Abstürzen des Tragarmsystems durch nicht oder zu gering angezogene Befestigungsschrauben.

  • Seite 4: Inhaltsverzeichnis

    Montageanweisung ® Tragarmsystem Independant Inhaltsverzeichnis Abkürzungen und Begriffe ................ 8 Produkthaftung und Gewährleistung ..........8 Allgemeines ..................8 Lieferumfang ..................9 1.2.1 Übersicht und Lieferumfang IDP 101 M und IDP 201 M einarmig ......9 1.2.2 Übersicht und Lieferumfang IDP 101 M zweiarmig ..........12 1.2.3 Übersicht und Lieferumfang IDP 101 M und IDP 201 M zweiarmig ......
  • Seite 5 Montageanweisung ® Tragarmsystem Independant 4.2.3 Instandhaltungsarbeiten.................. 34 4.2.4 Richtiger Umgang mit Sauerstoff ..............35 Inbetriebnahme ................. 36 Erstinbetriebnahme und Übergabe ............36 Lastdaten .................. 37 Lastdaten IDP 101 M Single ..............37 Lastdaten für Tragarm-Kombinationen ........... 39 Montage ..................40 Gewindebolzen an die Schnittstellenplatte montieren .......
  • Seite 6 Montageanweisung ® Tragarmsystem Independant 7.7.10 Versorgungsleitungen durch den Motorarm einarmig mit Versorgungskonsole M6 führen......................81 Versorgungsleitungen anschließen ............82 7.8.1 Sicherheitshinweise ..................82 7.8.2 Leitungen für Gasversorgung und Abluft montieren ..........83 7.8.3 Erdungsleitungen anschließen ................85 7.8.4 Spannungswahlstecker für die Stromversorgung 120 / 230VAC montieren .... 86 7.8.5 Stromleitungen anschließen ................
  • Seite 7 Montageanweisung ® Tragarmsystem Independant Inspektionsplan................ 118 Umweltrelevante Hinweise ............120 11.1 Verpackung ..................120 11.2 Entsorgung des Geräts ..............120 Revision 1...

  • Seite 8: Abkürzungen Und Begriffe

    Medizinprodukterichtlinie der EG festgelegt worden sind. Wir sind der Hersteller dieses Produkts: Gebrüder Martin GmbH & Co. KG Ein Unternehmen der KLS Martin Group KLS Martin Platz 1 · D-78532 Tuttlingen · Germany Postfach 60 · D-78501 Tuttlingen · Germany Tel.

  • Seite 9: Lieferumfang

    Montageanweisung ® Tragarmsystem Independant Lieferumfang 1.2.1 Übersicht und Lieferumfang IDP 101 M und IDP 201 M einarmig Abb. 1-1: Übersicht IDP 101 M und IDP 201 M einarmig Übersicht Schnittstellenplatte (Single / Duo) - bereits montiert Zwischendecke - bauseitig montiert Revision 1...
  • Seite 10 Montageanweisung ® Tragarmsystem Independant Lieferumfang Der Lieferumfang kann auftragsbezogen variieren. Baldachin (Single / Duo) (Flach / Hoch) (je nach Version) 1 Single-Baldachin Ø 600 mm x 150 mm, 1 Baldachinaufsatz Höhe 110 mm − 1 Single-Baldachin 700 mm x 700mm x 150 mm Höhe −...
  • Seite 11 Montageanweisung ® Tragarmsystem Independant Längeres Deckenrohr Motorarm 1 Deckenrohr (in auftragsbezogener Länge) − 1 Erdungsleitung 4 mm − Beigelegte Komponenten 1 Steckschlüsselverlängerung (nur bei Deckenrohrlänge 500 und 700 mm) − Befestigungselemente für zusätzliches Deckenrohr 8 Zylinderschrauben mit Innensechskant M10 x 25 mm (8.8) DIN EN ISO 4762 −...

  • Seite 12: Übersicht Und Lieferumfang Idp 101 M Zweiarmig

    Montageanweisung ® Tragarmsystem Independant 1.2.2 Übersicht und Lieferumfang IDP 101 M zweiarmig Abb. 1-2: Übersicht IDP 101 M zweiarmig Übersicht Schnittstellenplatte (Single / Duo) - bereits montiert Zwischendecke - bauseitig montiert Revision 1...
  • Seite 13 Montageanweisung ® Tragarmsystem Independant Lieferumfang Der Lieferumfang kann auftragsbezogen variieren. Baldachin (Single / Duo) (Flach / Hoch) (je nach Version) 1 Single-Baldachin Ø 600 mm x 150 mm, 1 Baldachinaufsatz Höhe 110 mm − 1 Single Baldachin 700 mm x 700mm x 150 mm Höhe −...
  • Seite 14 Montageanweisung ® Tragarmsystem Independant Längeres Deckenrohr 1 Deckenrohr (in auftragsbezogener Länge) − 1 Erdungsleitung 4 mm − Beigelegte Komponenten 1 Steckschlüsselverlängerung (nur bei Deckenrohrlänge 500 und 700 mm) − Befestigungselemente für zusätzliches Deckenrohr 8 Zylinderschrauben mit Innensechskant M10 x 25 mm (8.8) DIN EN ISO 4762 −...

  • Seite 15: Übersicht Und Lieferumfang Idp 101 M Und Idp 201 M Zweiarmig

    Montageanweisung ® Tragarmsystem Independant 1.2.3 Übersicht und Lieferumfang IDP 101 M und IDP 201 M zweiarmig Abb. 1-3: Übersicht IDP 101 M und IDP 201 zweiarmig Übersicht Schnittstellenplatte (Single / Duo) - bereits montiert Zwischendecke - bauseitig montiert Revision 1...
  • Seite 16 Montageanweisung ® Tragarmsystem Independant Lieferumfang Der Lieferumfang kann auftragsbezogen variieren. Baldachin (Single / Duo) (Flach / Hoch) (je nach Version) 1 Single-Baldachin Ø 600 mm x 150 mm − 1 Single Baldachin 700 mm x 700mm x 150 mm Höhe −...
  • Seite 17 Montageanweisung ® Tragarmsystem Independant Längeres Deckenrohr 1 Deckenrohr (in auftragsbezogener Länge) − 1 Erdungsleitung 4 mm − Beigelegte Komponenten 1 Steckschlüsselverlängerung (nur bei Deckenrohrlänge 500 und 700 mm) − Befestigungselemente für zusätzliches Deckenrohr 10 Zylinderschrauben mit Innensechskant M10 x 20 mm (8.8) DIN EN ISO 4762 −...

  • Seite 18: Übersicht Und Lieferumfang Des Optionalen Zubehörs

    Montageanweisung ® Tragarmsystem Independant 1.2.4 Übersicht und Lieferumfang des optionalen Zubehörs Abb. 1-4: Übersicht des optionalen Zubehörs Bei Lieferung des Systems ab Werk sind die aufgeführten Optionen bereits montiert. Indirekte Auslegerbeleuchtung IDP 101 M: für Auslegerlängen 800, 1000, 1.200 mm −...

  • Seite 19: Weiteres Optionales Zubehör

    Montageanweisung ® Tragarmsystem Independant 1.2.5 Weiteres optionales Zubehör 1 Teleskopmagnetheber-Set • Zweckbestimmung Die Tragarmsysteme IDP 101 / 201 M sind individuell ausgestattet. Je nach Version und • Ausstattung dienen sie zum — Tragen und Positionieren von medizinischen Endgeräten im OP, in der Intensivmedizin und im medizinischen Umfeld.

  • Seite 20: Bestimmungswidriger Gebrauch

    Montageanweisung ® Tragarmsystem Independant 1.3.1 Bestimmungswidriger Gebrauch Das Tragarmsystem und dessen Komponenten dürfen nicht über die maximale Tragfähigkeit belastet werden, siehe Kapitel 9.2 „Technische Daten”, Seite 114. Einschaltdauer der Höhenverstellung Die maximale Einschaltdauer der Höhenverstellung am Motorarm darf 3 min nicht überschreiten: Wird die Höhenverstellung länger betätigt, kann der Elektromotor des Motorarms zum •...

  • Seite 21: Gewährleistung

    Montageanweisung ® Tragarmsystem Independant Gewährleistung Es gelten unsere Allgemeinen Verkaufsbedingungen in der jeweils gültigen Fassung. Davon abweichende Vereinbarungen schränken die gesetzlichen Rechte des Käufers nicht ein. Eine darüber hinausgehende Garantie bedarf der vertraglichen Form und schließt Software- Updates, Verbrauchsartikel sowie Vandalismus an Bauteilen aus. Wichtige Hinweise Die Instandsetzung des Produkts darf nur durch Gebrüder Martin oder durch eine von Gebrüder Martin ausdrücklich dazu ermächtigte Person oder Firma durchgeführt werden.

  • Seite 22: Hotline

    Montageanweisung ® Tragarmsystem Independant Hotline Bei Fragen zum Umgang mit dem Gerät bzw. Produkt oder zu klinischen Anwendungen, • wenden Sie sich bitte an das Produktmanagement: Tel: +49 7461 706-321 Fax: +49 7461 706-190 Bei technischen Fragen sowie Fragen zu Wartungsverträgen und Schulungen wenden Sie •...

  • Seite 23: Hinweise Zu Diesem Dokument

    Montageanweisung ® Tragarmsystem Independant Hinweise zu diesem Dokument Bei Nichtbeachtung dieses Dokuments besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung des Patienten oder des Anwenders! Unsachgemäße Handhabung und Pflege sowie zweckentfremdeter Gebrauch können zu vorzeitigem Verschleiß und / oder Risiken für Patient und Anwender führen! Der Betreiber ist dafür verantwortlich, dass alle Personen, die mit dem Produkt umgehen, die Hinweise und Anweisungen in diesem Dokument verstanden haben und befolgen.

  • Seite 24: Gültigkeit Dieses Dokuments

    Montageanweisung ® Tragarmsystem Independant Gültigkeit dieses Dokuments Dieses Dokument ist gültig für die Tragarmsysteme IDP 101 M und IDP 201 M, die als Tragarmsystem für die Versorgungskonsole M6 dienen. Dieses Dokument ist nur gültig gemeinsam mit: Gebrauchsanweisung der Versorgungskonsole M6 •...
  • Seite 25 Montageanweisung ® Tragarmsystem Independant Teil 03: • Versorgungskonsole M6 Abb. 2-3: Versorgungskonsole M6 Teil 04: • Zugelassenes Zubehör für die Versorgungskonsole M6 Abb. 2-4: Zugelassenes Zubehör Revision 1...

  • Seite 26: Symbolik In Diesem Dokument

    Montageanweisung ® Tragarmsystem Independant Symbolik in diesem Dokument Wichtige Informationen wie allgemeine oder sicherheitsrelevante Hinweise werden in diesem Dokument mit folgenden Symbolen und Signalwörtern gekennzeichnet: GEFAHR Lebensgefahr oder Gefahr schwerer Körperverletzung! Bei Nichtbeachtung droht unmittelbar Tod oder schwere Körperverletzung! WARNUNG Lebensgefahr oder Gefahr schwerer Körperverletzung! Bei Nichtbeachtung droht möglicherweise Tod oder schwere Körperverletzung! VORSICHT...

  • Seite 27: Hinweise Zur Sicheren Montage

    Montageanweisung ® Tragarmsystem Independant Hinweise zur sicheren Montage Angaben zur Identifikation des Geräts Diese Montageanweisung ist ausschließlich für Geräte bestimmt, die auf dem Typenschild durch folgende Angaben ausgewiesen sind: Typenbezeichnung: Tragarmsystem IDP 101 M oder IDP 201 M • Erforderliche Montageausrüstung Hubgerät, z.

  • Seite 28: Ausführung Der Montage

    Montageanweisung ® Tragarmsystem Independant 3.3.3 Ausführung der Montage Der elektrische Anschluss des Geräts darf ausschließlich im allpolig spannungsfreien • Zustand durch eine Elektrofachkraft ausgeführt werden. Die Montage des Geräts muss in den Arbeitsschritten gemäß dieser Montageanweisung • durchgeführt werden. Bei Beschädigung des Geräts darf die Montage nicht fortgesetzt werden.

  • Seite 29: Hinweise Für Betreiber

    Montageanweisung ® Tragarmsystem Independant Hinweise für Betreiber Das Gerät ist nach dem aktuellen Stand der Technik gefertigt und betriebssicher. Dennoch • können von diesem Gerät Gefahren ausgehen. Vor allem dann, wenn es von nicht ausreichend ausgebildetem Personal bedient wird oder wenn es unsachgemäß und nicht zweckbestimmt verwendet wird.

  • Seite 30: Kombination Mit Produkten Anderer Hersteller

    Montageanweisung ® Tragarmsystem Independant Kombination mit Produkten anderer Hersteller Es liegt in der Verantwortung des Betreibers, das Gesamtsystem zu validieren und gegebenen- falls ein Konformitätsbewertungsverfahren durchzuführen sowie eine Erklärung nach Artikel 12 der Richtlinie 93/42/EWG abzugeben. Die zur Bedienung des Endgeräts notwendigen Informationen entnehmen Sie bitte der Gebrauchsanweisung des jeweiligen Herstellers.

  • Seite 31: Sicherheitshinweise

    Montageanweisung ® Tragarmsystem Independant Sicherheitshinweise Angaben auf dem Typenschild Abb. 4-1: Typenschild am Beispiel des IDP 101 M Single Die Typenschilder befinden sich auf der Oberseite der Ausleger und unter der vorderen Abdeckung des Motorarms. Extension Arm • Das Typenschild zeigt die Länge des Auslegers an. Seriennummer (SN) •...

  • Seite 32: Die Wichtigsten Sicherheitshinweise Im Überblick

    Montageanweisung ® Tragarmsystem Independant Die wichtigsten Sicherheitshinweise im Überblick Bitte beachten Sie auch die Sicherheitshinweise in den folgenden Kapiteln. 4.2.1 Bedienung WARNUNG Verletzungsgefahr durch Abstürzen des Tragarmsystems bei Überschreiten der maximalen Tragfähigkeit! Ein Überschreiten der maximal zugelassenen Tragfähigkeit kann zur Folge haben, dass sich das Tragarmsystem oder Komponenten des Tragarmsystems aus der Befestigung lösen und abstürzen: •...

  • Seite 33: Montage / Demontage

    Montageanweisung ® Tragarmsystem Independant 4.2.2 Montage / Demontage WARNUNG Verletzungsgefahr durch Stromschlag! Im Tragarmsystem und in der Versorgungskonsole M6 sind Spannungsversorgungsleitungen verlegt. Die Berührung spannungführender Teile kann zu einem lebensgefährlichen Stromschlag führen. Um das Risiko eines elektrischen Schlages zu vermeiden, darf das Tragarmsystem nur an •...

  • Seite 34: Instandhaltungsarbeiten

    Montageanweisung ® Tragarmsystem Independant 4.2.3 Instandhaltungsarbeiten WARNUNG Verletzungsgefahr durch Stromschlag! Im Tragarmsystem und in der Versorgungskonsole M6 sind Stromversorgungsleitungen verlegt. Die Berührung spannungführender Teile kann zu einem lebensgefährlichen Stromschlag führen. Um das Risiko eines elektrischen Schlages zu vermeiden, darf das Tragarmsystem nur an •...

  • Seite 35: Richtiger Umgang Mit Sauerstoff

    Montageanweisung ® Tragarmsystem Independant 4.2.4 Richtiger Umgang mit Sauerstoff GEFAHR Lebensgefahr durch Sauerstoffexplosion! Sauerstoff reagiert explosiv mit Ölen, Fetten und Schmiermitteln. Infolge des verdichteten Sauerstoffs besteht Explosionsgefahr: Die Sauerstoff- und Gasentnahmestelle frei von öl-, fett- oder schmiermittelhaltigen • Stoffen halten! Zum Reinigen keine öl-, fett- oder schmiermittelhaltigen Reinigungsmittel benutzen.

  • Seite 36: Inbetriebnahme

    Montageanweisung ® Tragarmsystem Independant Inbetriebnahme Erstinbetriebnahme und Übergabe Erstinbetriebnahme Zur Inbetriebnahme ist nach erfolgter Montage eine ordnungsgemäße Erstinbetriebnahme des kompletten Tragarmsystems und der Versorgungskonsole M6 zwingend erforderlich. Funktionsprüfung Das Tragarmsystem und die Versorgungskonsole M6 dürfen erstmalig nur dann am Patienten angewendet werden, wenn zuvor vom Betreiber oder eine vom Betreiber autorisierte Person eine Funktionsprüfung am Betriebsort durchgeführt hat und die vom Betreiber beauftragten Personen eingewiesen wurden.

  • Seite 37: Lastdaten

    Montageanweisung ® Tragarmsystem Independant Lastdaten Die Daten zur Berechnung der Deckenbelastung sind in den nachfolgenden Tabellen aufgeführt. Bei der Montage des Tragarmsystems an die Deckenbefestigung muss zur Ermittlung der Deckenbelastung die senkrechte Gewichtskraft der Deckenbefestigung (die Werte entsprechen der Maximalbelastung) zum Tragarmsystem addiert werden. Die Tabellen zeigen die Werte für die maximal zugelassene Tragfähigkeit des Tragarmsystems Single.
  • Seite 38 Montageanweisung ® Tragarmsystem Independant Länge Motorarm Senkrechte Maximales Senkrechte Tragfähig IDP 201 M einarmig Gewichtskraft Biegemoment Gewichtskraft [N] keit [kg] [mm] Deckengestell [N] [Nm] 1.015 3.176 1.300 2.550 Tab. 6-3: Lastdaten IDP 201 M einarmig Länge Ausleger / Senkrechte Maximales Senkrechte Tragfähig Motorarm IDP 101 M...

  • Seite 39: Lastdaten Für Tragarm-Kombinationen

    Montageanweisung ® Tragarmsystem Independant Lastdaten für Tragarm-Kombinationen Abb. 6-6: Lastdaten für Tragarm-Kombinationen Die senkrechten Gewichtskräfte und Biegemomente der unterschiedlichen Tragarmsysteme von Duo-Versionen können addiert werden. Beispiel IDP 201 M (Motorarm 1.015 mm) am Deckengestell kombiniert mit IDP 501 XL (Ausleger 1.200 / 1.000 mm): Summe Gewichtskräfte: 3.176 N + 3.599 N + 1.300 N = 8.075 N •...

  • Seite 40: Montage

    Montageanweisung ® Tragarmsystem Independant Montage Gewindebolzen an die Schnittstellenplatte montieren 7.1.1 Einbausituation: Schnittstellenplatte an der Rohdecke ohne Zwischendecke Die folgenden Abbildungen zeigen die Schnittstellenplatte Single (runde Form) zur Montage der Versionen Motorarm und Motorarm mit Ausleger. Die Vorgehensweise zur Montage der Schnittstellenplatte Single (eckige Form) ist identisch.
  • Seite 41 Montageanweisung ® Tragarmsystem Independant Gewindebolzen kürzen Bei einer montierten Schnittstellenplatte Single / Duo an der Rohdecke müssen 6 (Single- Version) oder 12 (Duo-Version) Gewindebolzen M16 x 330 mm gekürzt werden. Der später zu montierende Baldachin Single / Duo mit Aufsatz liegt an der Rohdecke an und deckt den Flansch des Deckenrohrs ab.
  • Seite 42 Montageanweisung ® Tragarmsystem Independant Obere Isolierungen an die Gewindebolzen montieren Abb. 7-2: Obere Isolierungen an die Gewindebolzen montieren (Single / Duo) Die 6 (Single-Version) oder 12 (Duo-Version) Sechskantmuttern M16 müssen in einem exakten Abstand auf den Gewindebolzen M16 montiert werden. Je Gewindebolzen 1 Sechskantmutter auf den Gewindebolzen...

  • Seite 43: Einbausituation: Schnittstellenplatte An Der Rohdecke Mit Zwischendecke

    Montageanweisung ® Tragarmsystem Independant 7.1.2 Einbausituation: Schnittstellenplatte an der Rohdecke mit Zwischendecke Die folgenden Abbildungen zeigen die Schnittstellenplatte Single (runde Form) zur Montage der Versionen Motorarm und Motorarm mit Ausleger. Die Vorgehensweise zur Montage der Schnittstellenplatte Single (eckige Form) ist identisch. Abb.
  • Seite 44 Montageanweisung ® Tragarmsystem Independant Länge LG der Gewindebolzen ermitteln: • LG = H + 135 mm (min. 205 mm / max. 245 mm) (im Zweifelsfall Gebrüder Martin kontaktieren). 6 / 12 Gewindebolzen leicht entgraten, sodass ein maximaler Gewindeeingriff in der •...
  • Seite 45 Montageanweisung ® Tragarmsystem Independant WARNUNG Verletzungsgefahr durch abstürzendes Tragarmsystem! Nicht vollständig eingedrehte Gewindebolzen können aus der Schnittstellenplatte reißen und das Tragarmsystem zum Absturz bringen: Sämtliche gekürzte Gewindebolzen vollständig bis zum Anschlag an die Rohdecke in • die Schnittstellenplatte eindrehen. WARNUNG Verletzungsgefahr durch abstürzendes Tragarmsystem wegen nicht ausreichendem Drehmoment! Nicht ordnungsgemäß...
  • Seite 46 Montageanweisung ® Tragarmsystem Independant Obere Isolierungen an die Gewindebolzen montieren Abb. 7-5: Obere Isolierungen an die Gewindebolzen montieren (Single / Duo) Je Gewindebolzen M16 1 Sechskantmutter M16 auf die Gewindebolzen drehen. • Den Abstand der Sechskantmuttern zur Schnittstellenplatte einstellen: • L = LG - 95 mm •...

  • Seite 47: Einbausituation: Schnittstellenplatte An Zwischendeckengestell

    Montageanweisung ® Tragarmsystem Independant Montage fortsetzen, siehe Kapitel 7.2 „Vormontage: Längeres Deckenrohr an den Ausleger • montieren“, Seite 50 oder Kapitel 7.3 „Deckenrohr an die Gewindebolzen der Schnittstellenplatte montieren“, Seite 55. 7.1.3 Einbausituation: Schnittstellenplatte an Zwischendeckengestell Die folgenden Abbildungen zeigen die Schnittstellenplatte Single (runde Form) zur Montage der Versionen Motorarm und Motorarm mit Ausleger.
  • Seite 48 Montageanweisung ® Tragarmsystem Independant WARNUNG Verletzungsgefahr durch abstürzendes Tragarmsystem! Aus Festigkeitsgründen dürfen die Gewindebolzen eine maximale Länge von 330 mm nicht überschreiten. Sicherstellen, dass die maximale Länge nicht überschritten wird. • Je 1 Sechskantmutter auf die 6 / 12 Gewindebolzen drehen und je 1 Federring •...
  • Seite 49 Montageanweisung ® Tragarmsystem Independant Obere Isolierungen an die Gewindebolzen montieren Abb. 7-7: Obere Isolierungen an die Gewindebolzen montieren (Single / Duo) Die 6 (Single-Version) oder 12 (Duo-Version) Sechskantmuttern M16 müssen in einem M16 x 330 mm montiert werden. exakten Abstand auf die Gewindebolzen Je Gewindebolzen 1 Sechskantmutter auf den Gewindebolzen...

  • Seite 50: Vormontage: Längeres Deckenrohr An Den Ausleger Montieren

    Montageanweisung ® Tragarmsystem Independant Vormontage: Längeres Deckenrohr an den Ausleger montieren 7.2.1 Übersicht der Komponenten in diesem Kapitel Abb. 7-8: Übersicht der Komponenten in diesem Kapitel Das in der Abbildung gezeigte Deckenrohr wird an den Motorarm oder Ausleger mit Motorarm montiert.

  • Seite 51: Längeres Deckenrohr Montieren

    Montageanweisung ® Tragarmsystem Independant 7.2.2 Längeres Deckenrohr montieren Deckenrohr montieren Die Abbildung zeigt als Beispiel das Deckenrohr für den Motorarm oder Ausleger mit Motorarm mit 8 Zylinderschrauben mit Innensechskant M10 x 25 mm (8.8) DIN EN ISO 4762. Die Abbildung zeigt zur Vereinfachung den Motorarm oder Ausleger mit Motorarm ohne vormontierte Leitungen.
  • Seite 52 Montageanweisung ® Tragarmsystem Independant Deckenrohr für Motorarm oder Ausleger mit Motorarm 8 Zylinderschrauben und 8 Sicherungsscheiben S10 • Deckenrohr für Ausleger IDP 201 M mit Motorarm 10 Zylinderschrauben mit Innensechskant und 10 Sicherungsscheiben S10 • Zylinderschrauben mit Sicherungsscheiben versehen. • An der Position der vormontierten Leitung die Gewindebohrung freilassen und keine...
  • Seite 53 Montageanweisung ® Tragarmsystem Independant Zugentlastung im Deckenrohr montieren Die Abbildung zeigt zur Vereinfachung den Motorarm oder Ausleger mit Motorarm ohne vormontierte Leitungen. 1 Zylinderschraube mit Innensechskant • M10 x 25 mm oder 1 Zylinderschraube mit Innensechskant M10 x 30 mm und Sicherungsscheibe S10 in die Zugentlastungshalterung...
  • Seite 54 Montageanweisung ® Tragarmsystem Independant WARNUNG Verletzungsgefahr durch abstürzendes Tragarmsystem! Nicht ordnungsgemäß angezogene Befestigungsmittel können das Tragarmsystem zum Absturz bringen: Zylinderschrauben mit einem Anzugsdrehmoment von 40 Nm anziehen. • Erdungsleitung nachträglich an das Deckenrohr montieren Bei Lieferung des Systems ab Werk ist die nachfolgend aufgeführte Erdungsleitung bereits montiert.

  • Seite 55: Deckenrohr An Die Gewindebolzen Der Schnittstellenplatte Montieren

    Montageanweisung ® Tragarmsystem Independant Deckenrohr an die Gewindebolzen der Schnittstellenplatte montieren 7.3.1 Übersicht der Komponenten in diesem Kapitel Der in der Abbildung gezeigte Motorarm oder Ausleger mit Motorarm wird an die Gewindebolzen der Schnittstellenplatte montiert. Die Abbildung zeigt zur Vereinfachung den Motorarm oder Ausleger mit Motorarm ohne vormontierte Leitungen.

  • Seite 56: Deckenrohr Montieren

    Montageanweisung ® Tragarmsystem Independant 7.3.2 Deckenrohr montieren Die Abbildung zeigt zur Vereinfachung lediglich den Flansch mit Deckenrohr, der an die Gewindebolzen montiert wird. Weitere vormontierte Komponenten am Flansch Motorarm, Ausleger oder Leitungen sind nicht dargestellt. Abb. 7-13: Deckenrohr montieren (Single / Duo) WARNUNG Verletzungsgefahr durch eingeklemmte Gliedmaße oder Stöße! Bei der Montage können Gliedmaße eingeklemmt werden.
  • Seite 57 Montageanweisung ® Tragarmsystem Independant WARNUNG Verletzungsgefahr durch herunterfallende Teile! Bei der Montage können Teile herunterfallen. Bei der Durchführung der Arbeiten dürfen sich keine Personen unter den Komponenten • des Tragarmsystems aufhalten. Flansch des Deckenrohrs mit Motorarm oder Ausleger mit Motorarm auf einer •...

  • Seite 58: Motorarm / Ausleger An Der Schnittstellenplatte Single Ausrichten

    Montageanweisung ® Tragarmsystem Independant 7.3.3 Motorarm / Ausleger an der Schnittstellenplatte Single ausrichten Die Abbildung zeigt zur Vereinfachung lediglich den Flansch mit Deckenrohr, der an die Gewindebolzen montiert wird. Weitere vormontierte Komponenten am Flansch Motorarm, Ausleger oder Leitungen sind nicht dargestellt. HINWEIS Schlechte Positionierbarkeit und Schiefstellung Die genaue waagerechte Ausrichtung ist entscheidend zur Sicherstellung einer leichten...
  • Seite 59 Montageanweisung ® Tragarmsystem Independant Eine der 6 Sechskantmuttern • Bezugspunkt wählen. Die 6 Sechskantmuttern unter dem • Flansch über Kreuz an den Flansch andrehen und mit 100 Nm anziehen. Beim Ausleger mit Motorarm zweiarmig • die Transportsicherung (Band) entfernen und den Motorarm in die Verlängerung des oberen Auslegers drehen.

  • Seite 60: Motorarm / Ausleger An Der Schnittstellenplatte Duo Ausrichten

    Montageanweisung ® Tragarmsystem Independant 7.3.4 Motorarm / Ausleger an der Schnittstellenplatte Duo ausrichten Die Abbildung zeigt zur Vereinfachung lediglich den Flansch mit Deckenrohr, der an die Gewindebolzen montiert wird. Weitere vormontierte Komponenten am Flansch Motorarm, Ausleger oder Leitungen sind nicht dargestellt. HINWEIS Schlechte Positionierbarkeit und Schiefstellung Die genaue waagerechte Ausrichtung ist entscheidend zur Sicherstellung einer leichten...
  • Seite 61 Montageanweisung ® Tragarmsystem Independant Am 1. Flansch eine der • 6 Sechskantmuttern als Bezugspunkt wählen. Die 6 Sechskantmuttern unter dem • Flansch über Kreuz an den Flansch andrehen und mit 100 Nm anziehen. Vorgang beim 2. Flansch wiederholen. • Beim Ausleger mit Motorarm zweiarmig •...

  • Seite 62: Konsolenrohr An Den Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant Sicheren Sitz sämtlicher Sechskantmuttern prüfen: Die 12 Sechskantmuttern müssen am Flansch anliegen. • Die 12 Kunststoff-Isolierscheiben über und unter dem Flansch müssen im Flansch • sitzen und dürfen nicht beschädigt sein. Die 12 Sechskantmuttern müssen mit 100 Nm angezogen sein. •...

  • Seite 63: Konsolenrohr An Den Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant 7.4.2 Konsolenrohr an den Motorarm montieren Die Vergrößerung zeigt den Ausleger angeschnitten ohne Auslegeroberseite. Konsolenrohr so unter dem Motorarm • oder Ausleger mit Motorarm positionieren, dass der Anschlag Konsolenrohr seitlich vom Motorarm weg zeigt und die Befestigungsbohrungen fluchten.

  • Seite 64: Versorgungskonsole M6 Unter Dem Konsolenrohr Positionieren

    Montageanweisung ® Tragarmsystem Independant Versorgungskonsole M6 unter dem Konsolenrohr positionieren Versorgungskonsole M6 gemäß der Montageanweisung der Versorgungskonsole M6 unter • dem Tragarmsystem positionieren. Die Versorgungsleitungen (Stromleitungen, Erdungsleitungen, Gasschläuche, Druckluftschläuche) sind in der Versorgungskonsole M6 vormontiert. Auftragsspezifische Leitungen wie Schwesternruf oder Telefon sind gesondert durch das Tragarmsystem zu führen. Optionales Zubehör montieren Bei Lieferung des Systems ab Werk sind die nachfolgend aufgeführten Optionen bereits vormontiert.

  • Seite 65: Bremsindikatoren Montieren (Nur Bei Nachrüstung)

    Montageanweisung ® Tragarmsystem Independant 7.6.2 Bremsindikatoren montieren (nur bei Nachrüstung) Die Abbildung zeigt den Ausleger mit Motorarm IDP 101 M. Die Montage der Version Ausleger mit Motorarm IDP 201 M ist identisch. Die Bremsindikatoren werden an den Dreh- bzw. Bremspunkten des Motorarms oder Ausleger mit Motorarm montiert.
  • Seite 66 Montageanweisung ® Tragarmsystem Independant HINWEIS Farbkennzeichnung der Kunststoffblenden Tragarmsystem zweiarmig: obere Kunststoffblende grün • untere Kunststoffblende blau • Tragarmsystem einarmig: obere Kunststoffblende grün • 2 bzw. 4 Kunststoffblenden vorsichtig in die Montageöffnung eindrücken, bis die • 4 Rastnasen hörbar einrasten. Sicheren Sitz der Kunststoffblenden prüfen: Die Kunststoffblenden...

  • Seite 67: Leitungen Montieren

    Montageanweisung ® Tragarmsystem Independant Leitungen montieren Versionen Das Einziehen der Leitungen wird beispielhaft an der Version Ausleger mit Motorarm IDP 101 M beschrieben. Die Montage für die Version Ausleger mit Motorarm der IDP 201 M ist identisch. 7.7.1 Sicherheitshinweise WARNUNG Lebensgefahr durch Stromschlag! Im Tragarmsystem können Stromversorgungsleitungen verlegt sein.

  • Seite 68: Elektronikeinheit Aus- Und Einklappen

    Montageanweisung ® Tragarmsystem Independant WARNUNG Verletzungsgefahr durch beschädigte Versorgungsleitungen (Stromleitungen, Gas- und Druckluftschläuche)! Beschädigte Versorgungsleitungen und Versorgungsschläuche können das Tragarmsystem unter elektrische Spannung (230 VAC oder 120 VAC) setzen. Außerdem können Versorgungsgase austreten. • Sämtliche Leitungen und Schläuche auf Beschädigungen prüfen und vorsichtig ohne Überkreuzungen, ohne Schlaufen und ohne Verdrehungen einziehen.

  • Seite 69: Elektronikeinheit Ausklappen

    Montageanweisung ® Tragarmsystem Independant Elektronikeinheit ausklappen Motorkabel an Position von der • Hauptplatine abziehen. (8.8) DIN 691 mit einem Innensechskant- 2 Zylinderschrauben M4 x 25mm • schlüssel SW 3 lösen. Elektronikeinheit langsam und vorsichtig • herausziehen, sodass vormontierte Leitungen und Stecker nicht beschädigt werden.

  • Seite 70: Leitungen Am Ausleger Mit Motorarm Zweiarmig Mit Versorgungskonsole M6 Anschließen

    Montageanweisung ® Tragarmsystem Independant Sicheren Sitz der Elektronikeinheit prüfen: Das Blech der Elektronikeinheit muss am schwarzen Gummianschlag (ohne Abbildung) • anliegen. Die 2 Zylinderschrauben müssen mit einem Anzugsdrehmoment von 3 Nm angezogen • sein. Die Elektronikeinheit ist im Motorarm arretiert und kann nicht mehr herausgezogen •...
  • Seite 71 Montageanweisung ® Tragarmsystem Independant Länge Pos. Bezeichnung Anmerkung [mm] Ltg. Power Board - Verteilerplatine DC / DC-Wandler vormontiert Vert. Platine Ltg. Powerpl. / DC- Hauptplatine DC / DC-Wandler vormontiert Wandler-Power Ltg. Powerpl. / DC- Hauptplatine DC / DC-Wandler vormontiert Wandler-Steuerung Anschlusskabel Motor Hauptplatine...

  • Seite 72: Stromversorgungsleitung Montieren

    Montageanweisung ® Tragarmsystem Independant Leitungen der Hauptplatine zum DC / DC-Wandler anschließen Stecker der Leitungen gemäß der Abbildung auf die entsprechenden Steckerbuchsen • der Hauptplatine aufstecken. Leitungen zum DC / DC-Wandler führen und gemäß der Abbildung auf die • entsprechenden Steckerbuchsen des DC / DC-Wandlers aufstecken.

  • Seite 73: Optionen Am Ausleger Mit Motorarm Zweiarmig Mit Versorgungskonsole M6 Anschließen

    Montageanweisung ® Tragarmsystem Independant 7.7.4 Optionen am Ausleger mit Motorarm zweiarmig mit Versorgungskonsole M6 anschließen Sicherheitshinweise beachten, siehe Kapitel 7.7.1 „Sicherheitshinweise“, Seite 67. • Abb. 7-24: Optionen am Ausleger mit Motorarm zweiarmig mit Versorgungskonsole M6 anschließen Länge Pos. Bezeichnung Anmerkung [mm] Unterer Ltg.
  • Seite 74 Montageanweisung ® Tragarmsystem Independant Länge Pos. Bezeichnung Anmerkung [mm] Steckver- Versorgungs- Ltg. Schnittst. VK / in Versorgungs- konsole M6 Buchse VK konsole M6 integriert bindung Steckver- Ltg. Ansteuerung / Hauptplatine Power bindung Steckver- Versorgungs- Ltg. Ausleger- in Versorgungs- konsole M6 beleuchtung / VK konsole M6 integriert bindung...

  • Seite 75: Erdungsleitungen Am Ausleger Mit Motorarm Zweiarmig Mit Versorgungskonsole M6 Anschließen

    Montageanweisung ® Tragarmsystem Independant 7.7.5 Erdungsleitungen am Ausleger mit Motorarm zweiarmig mit Versorgungskonsole M6 anschließen Sicherheitshinweise beachten, siehe Kapitel 7.7.1 „Sicherheitshinweise“, Seite 67. • Schutzleiterwiderstand prüfen, siehe Kapitel 10 „Inspektionsplan”, Seite 118. • Abb. 7-25: Erdungsleitungen am Ausleger mit Motorarm zweiarmig mit Versorgungskonsole M6 anschließen Die Erdungsleitungen sind im Ausleger und Motorarm vormontiert und müssen in Pfeilrichtung verlegt und angeklemmt werden.

  • Seite 76: Versorgungsleitungen Durch Den Ausleger Mit Motorarm Zweiarmig Mit Versorgungskonsole M6 Führen

    Montageanweisung ® Tragarmsystem Independant 7.7.6 Versorgungsleitungen durch den Ausleger mit Motorarm zweiarmig mit Versorgungskonsole M6 führen Sicherheitshinweise beachten, siehe Kapitel 7.7.1 „Sicherheitshinweise“, Seite 67. • Abb. 7-26: Versorgungsleitungen durch den Ausleger mit Motorarm zweiarmig mit Versorgungskonsole M6 führen Die Versorgungsleitungen (Stromleitungen und Gasschläuche) sind in der Versorgungskonsole M6 vormontiert.

  • Seite 77: Leitungen Am Motorarm Einarmig Mit Versorgungskonsole M6 Anschließen

    Montageanweisung ® Tragarmsystem Independant 7.7.7 Leitungen am Motorarm einarmig mit Versorgungskonsole M6 anschließen Sicherheitshinweise beachten, siehe Kapitel 7.7.1 „Sicherheitshinweise“, Seite 67. • Abb. 7-27: Leitungen am Motorarm einarmig mit Versorgungskonsole M6 anschließen Länge Pos. Bezeichnung Anmerkung [mm] Ltg. Powerpl / Hauptplatine DC / DC-Wandler vormontiert...
  • Seite 78 Montageanweisung ® Tragarmsystem Independant Länge Pos. Bezeichnung Anmerkung [mm] Steckver- in Lagereinheit Lagerstelle integriert bindung Netzanschluss Hauptplatine Ltg. Netzanschluss 4.000 Die Leitungen sind werksseitig vormontiert. Die nachfolgenden Anleitungen gelten für den Anschluss oder den Austausch von Leitungen. Leitungen der Hauptplatine zum DC / DC-Wandler anschließen Stecker der Leitungen gemäß...

  • Seite 79: Optionen Am Motorarm Einarmig Mit Versorgungskonsole M6 Anschließen

    Montageanweisung ® Tragarmsystem Independant 7.7.8 Optionen am Motorarm einarmig mit Versorgungskonsole M6 anschließen Sicherheitshinweise beachten, siehe Kapitel 7.7.1 „Sicherheitshinweise“, Seite 67. • Abb. 7-28: Optionen am Motorarm einarmig mit Versorgungskonsole M6 anschließen Länge Pos. Bezeichnung Anmerkung [mm] Ltg. BrakeGuide / Bremsindikator DC / DC-Wandler vormontiert...

  • Seite 80: Erdungsleitungen Am Motorarm Einarmig Mit Versorgungskonsole M6 Anschließen

    Montageanweisung ® Tragarmsystem Independant Optionale Leitung für Sound oder Beleuchtung anschließen Steckverbindung der Leitung mit der Verlängerungsleitung herstellen. • Verlängerungsleitung im Schutzrohr durch den Bügel führen, Zugentlastung • montieren und gemäß der Abbildung auf die entsprechende Steckerbuchse der Hauptplatine aufstecken. 7.7.9 Erdungsleitungen am Motorarm einarmig mit Versorgungskonsole M6 anschließen...

  • Seite 81: Versorgungsleitungen Durch Den Motorarm Einarmig Mit Versorgungskonsole M6 Führen

    Montageanweisung ® Tragarmsystem Independant 7.7.10 Versorgungsleitungen durch den Motorarm einarmig mit Versorgungskonsole M6 führen Sicherheitshinweise beachten, siehe Kapitel 7.7.1 „Sicherheitshinweise“, Seite 67. • Abb. 7-30: Versorgungsleitungen durch den Motorarm einarmig mit Versorgungskonsole M6 führen Die Versorgungsleitungen (Stromleitungen und Gasschläuche) sind in der Versorgungskonsole M6 vormontiert.

  • Seite 82: Versorgungsleitungen Anschließen

    Montageanweisung ® Tragarmsystem Independant Versorgungsleitungen anschließen 7.8.1 Sicherheitshinweise WARNUNG Lebensgefahr durch unqualifiziertes Personal (elektrische Versorgung)! Der elektrische Anschluss des Tragarmsystems und der Versorgungskonsole M6 darf ausschließlich durch eine Elektrofachkraft erfolgen: Die Sicherheitshinweise der Montageanweisung Teil 1 – Deckenbefestigung, Kapitel • „Spannungsversorgung”...

  • Seite 83: Leitungen Für Gasversorgung Und Abluft Montieren

    Montageanweisung ® Tragarmsystem Independant WARNUNG Lebensgefahr durch Stromschlag wegen Isolationsdefekt! Ein Isolationsdefekt kann das Tragarmsystem oder die Versorgungskonsole M6 unter elektrische Spannung setzen: Tragarmsystem und Versorgungskonsole M6 immer erden. • Die Strom- und Erdungsleitungen müssen in den Zugentlastungen der Schnittstellenplatte •...
  • Seite 84 Montageanweisung ® Tragarmsystem Independant Die Abbildung zeigt das Beispiel einer Gasversorgung. Die korrekte Zuordnung der Leitungen zu den entsprechenden Versorgungsanschlüssen beachten. Gasversorgungsleitungen auf • Verschmutzung prüfen und bei Bedarf mit ölfreier Luft reinigen Gasversorgungsleitung mit einer • Schlauchschelle versehen, Verschlussstopfen abziehen und auf den entsprechenden Gasversorgungsanschluss aufschieben.

  • Seite 85: Erdungsleitungen Anschließen

    Montageanweisung ® Tragarmsystem Independant 7.8.3 Erdungsleitungen anschließen Abb. 7-32: Erdungsleitungen anschließen (Single und Single / Duo) Die Abbildungen zeigen zur Vereinfachung die Schnittstellenplatte ohne Ausleger und Leitungen, usw. Sicherheitshinweise beachten, siehe Kapitel 7.8.1 „Sicherheitshinweise”, Seite 82. • Sämtliche grüngelben Erdungsleitungen 2,5mm² und 10mm² auf Länge schneiden. •...

  • Seite 86: Spannungswahlstecker Für Die Stromversorgung 120 / 230Vac Montieren

    Montageanweisung ® Tragarmsystem Independant 7.8.4 Spannungswahlstecker für die Stromversorgung 120 / 230VAC montieren HINWEIS Zuordnung des Spannungswahlsteckers beachten! Die Stromversorgung ist mit einer 8 A-Sicherung geschützt. Bei einer falschen Zuordnung des Spannungswahlsteckers (120 / 230VAC) an die vorhandene Versorgungsspannung brennt die Sicherung durch und muss ersetzt werden.

  • Seite 87: Versorgungsleitungen Kontrollieren

    Montageanweisung ® Tragarmsystem Independant Abb. 7-34: Stromleitungen anschließen (Single und Single / Duo) Die Abbildungen zeigen zur Vereinfachung die Schnittstellenplatte ohne Ausleger und Leitungen usw. Sicherheitshinweise beachten, siehe Kapitel 7.8.1 „Sicherheitshinweise”, Seite 82. • • Sämtliche Stromleitungen durch die Zugentlastung führen und entsprechend dem bauseitig bereitgestellten Verdrahtungsplan am Klemmblock anklemmen.

  • Seite 88: Mechanische Kollisionsprüfung

    Montageanweisung ® Tragarmsystem Independant 7.9.2 Mechanische Kollisionsprüfung Sicher stellen, dass es beim Schwenken des Tragarmsystems zu keinen Kollisionen kommt. Zum Beispiel mit: Anderen Tragarmsystemen • Decken oder Wänden • Sonstigen Bauelementen • 7.10 Baldachin, Abdeckkappen und Verkleidungen montieren 7.10.1 Baldachin Single / Duo montieren Montage des Baldachins vorbereiten Die Abbildung zeigt zur Vereinfachung die Schnittstellenplatte ohne Leitungen und Ausleger oder Motorarm.

  • Seite 89: Baldachinhälften Montieren

    Montageanweisung ® Tragarmsystem Independant Baldachinhälften montieren Die Abbildung zeigt zur Vereinfachung die Schnittstellenplatte ohne Leitungen und Ausleger oder Motorarm. Profilleiste (ohne Abbildung) auf die 1. • Baldachinhälfte aufsetzen (wahlweise kann der Baldachin mit Silikondichtmasse abgedichtet werden). 1. Baldachinhälfte auf die Gewindebolzen •...
  • Seite 90 Montageanweisung ® Tragarmsystem Independant 7.10.2 Baldachin Single montieren Montage des Baldachins vorbereiten Die Abbildung zeigt zur Vereinfachung die Schnittstellenplatte ohne Leitungen und Ausleger oder Motorarm. Sechskantmuttern M10 auf die • Gewindebolzen M10 x 360 mm drehen. Gewindebolzen so weit in die in die •...
  • Seite 91 Montageanweisung ® Tragarmsystem Independant Profilleiste (ohne Abbildung) auf die • 1. Baldachinhälfte aufsetzen (wahlweise kann der Baldachin mit Silikondichtmasse abgedichtet werden). 1. Baldachinhälfte auf die Gewindebolzen • M10 x 360 mm aufsetzen, 2 Verkleidungsschrauben einschrauben und festziehen. Kontrollieren, dass die Baldachinhälfte •...

  • Seite 92: Abdeckkappen Am Ausleger Montieren / Demontieren

    Montageanweisung ® Tragarmsystem Independant 7.10.3 Abdeckkappen am Ausleger montieren / demontieren Abdeckkappen montieren Die Abbildung zeigt zur Vereinfachung den Ausleger mit Motorarm ohne Leitungen. Die Detailansicht zeigt die Abdeckkappe als Schnittdarstellung. Abdeckkappe so am Auslegerende • ansetzen, dass der Niederhalter in der Öffnung sitzt.
  • Seite 93 Montageanweisung ® Tragarmsystem Independant Zum Demontieren der Abdeckkappe • einen flachen, schmalen Schraubendreher zwischen Abdeckkappe und Ausleger mit Motorarm schieben und die Rastnase vorsichtig aus der Nut hebeln. Dabei die Lackierung am Ausleger und die Rastnase nicht beschädigen und darauf achten, dass die Abdeckkappe nicht bricht oder verbiegt.

  • Seite 94: Blenden Am Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant 7.10.4 Blenden am Motorarm montieren Die Abbildung zeigt den Motorarm . Die Montage der Version Ausleger mit Motorarm identisch. Die Abbildung zeigt zur Vereinfachung den Motorarm ohne Leitungen. Abb. 7-41: Blenden am Motorarm montieren HINWEIS Beschädigung der Blenden Die Blenden dürfen nicht vertauscht werden, da sie sonst beschädigt und unbrauchbar werden.

  • Seite 95: Hintere Seitenverkleidungen Am Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant ) um Hintere Blenden montieren 2 hintere Blendenhälften (Motorseite, erkennbar an den beiden Aussparungen • den Motorarm legen. Dabei beachten: — Die obere und die untere Blende sind nicht baugleich. Die untere Blende ist an den abgerundeten Ecken erkennbar.

  • Seite 96: Untere Hintere Abdeckungen Am Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant 7.10.6 Untere hintere Abdeckungen am Motorarm montieren Die Abbildung zeigt den Motorarm . Die Montage der Version Ausleger mit Motorarm identisch. Die Abbildung zeigt zur Vereinfachung den Motorarm ohne Leitungen. Abdeckung im abgebildeten Anstellwinkel • anhalten. Gelenk der hinteren unteren •...

  • Seite 97: Vordere Seitenverkleidungen Am Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant 7.10.7 Vordere Seitenverkleidungen am Motorarm montieren Die Abbildung zeigt den Motorarm . Die Montage der Version Ausleger mit Motorarm identisch. Die Abbildung zeigt zur Vereinfachung den Motorarm ohne Leitungen. Rechte Seitenverkleidung aufsetzen und • 2 Kunststoffstifte in die Bohrungen Motorarm einführen.

  • Seite 98: Vordere Obere Abdeckung Am Motorarm Montieren

    Montageanweisung ® Tragarmsystem Independant 7.10.8 Vordere obere Abdeckung am Motorarm montieren Die Abbildung zeigt den Motorarm . Die Montage der Version Ausleger mit Motorarm identisch. Die Abbildung zeigt zur Vereinfachung den Motorarm ohne Leitungen. Abdeckung von oben ansetzen und eine •...

  • Seite 99: Einstellarbeiten

    Montageanweisung ® Tragarmsystem Independant Einstellarbeiten Sicherheitshinweis für Einstellarbeiten WARNUNG Lebensgefahr durch Stromschlag! Im Tragarmsystem sind Stromversorgungsleitungen verlegt. Die Berührung Spannung führender Teile kann zu einem lebensgefährlichen Stromschlag führen. Vor sämtlichen Einstellarbeiten das Gerät vom Stromnetz nehmen: Das Tragarmsystem allpolig spannungsfrei schalten und gegen versehentlichen •...

  • Seite 100: Mechanische Bremse Für Die Versorgungskonsole M6 Einstellen

    Montageanweisung ® Tragarmsystem Independant Mechanische Bremse für die Versorgungskonsole M6 einstellen Sicherheitshinweis beachten, siehe Kapitel 8.1 „Sicherheitshinweis für Einstellarbeiten”, • Seite 99. Bei allen Versionen hält die mechanische Bremse (Reibungsbremse) am Konsolenrohr die Versorgungskonsole M6 in der eingestellten Position. Bremskraft der Versorgungskonsole M6 (mit dem Gerät auf dem Tablett) so einstellen, •...
  • Seite 101 Montageanweisung ® Tragarmsystem Independant Funktionsweise des Höhenanschlags Bei der Höheneinstellung des Motorarms wird der Anschlag auf der Spindelmutter gegen die 2 oberen Endschalter und 2 untere Endschalter gefahren, die den Motor abschalten. Der durch den Anschlag zuerst betätigte Endschalter ( oder ) bewirkt ein verlangsamtes Anfahren bzw.

  • Seite 102: Höhenanschlag Einstellen Und Hintere Abdeckung Schließen

    Montageanweisung ® Tragarmsystem Independant Höhenanschlag einstellen und hintere Abdeckung schließen Zu verwendendes Werkzeug: Innensechskantschlüssel SW 2,5. 2 Linsenkopfschrauben mit • Innensechskant M4 x 6 mm ISO 7380 (10.9) lösen. Platine mit den Endschaltern so weit • an den Anschlag schieben, bis ein hörbares Klicken vom Endschalter oder ausgelöst wird.

  • Seite 103: Untere Hintere Abdeckung Schließen

    Montageanweisung ® Tragarmsystem Independant Untere hintere Abdeckung schließen Untere hintere Abdeckung bis zum Einrasten der 2 Rastnasen nach oben klappen. • Sicheren Sitz der Abdeckung prüfen: Die Abdeckung muss spaltenfrei an den Seitenverkleidungen anliegen. • 2 Senkschrauben mit Innensechskant M3 x 10 mm in die 2 Öffnungen in der •...

  • Seite 104: Vertikale Ausrichtung Der Versorgungskonsole M6 Korrigieren

    Montageanweisung ® Tragarmsystem Independant Vertikale Ausrichtung der Versorgungskonsole M6 korrigieren Nach der Montage eines Endgeräts steht das Tablett der Versorgungskonsole M6 durch das Gewicht des Endgeräts möglicherweise nicht genau vertikal. Zu verwendendes Werkzeug: Innensechskantschlüssel SW 2. Untere hintere Abdeckung öffnen Sicherheitshinweis beachten, siehe •...

  • Seite 105: Drehanschlag Am Ausleger Und Motorarm Einstellen

    Montageanweisung ® Tragarmsystem Independant Soll das Tablett abgesenkt werden: Sechskant so drehen, dass die Indikatorschraube nach vorne (auf den Anwender zu) • zeigt. Soll das Tablett angehoben werden: Sechskant so drehen, dass die Indikatorschraube nach hinten (vom Anwender weg) • zeigt.
  • Seite 106 Montageanweisung ® Tragarmsystem Independant Versionen Die Drehbereiche können in folgenden Schritten eingestellt werden: IDP 101 M am Ausleger und Motorarm in Schritten von 22,5 °. Je Ausleger und Motorarm 1 Gewindestift • M16 und 2 Anschlagkugeln Ø 12,7 mm verwenden. Abb.

  • Seite 107: Drehanschlag Montieren

    Montageanweisung ® Tragarmsystem Independant 8.6.1 Drehanschlag montieren Sicherheitshinweis beachten, siehe • Kapitel 8.1 „Sicherheitshinweis für Einstellarbeiten”, Seite 99. Zuordnung und Größe des Gewindestifts • und der Anschlagkugel zu den unterschiedlichen Versionen des Tragarm- systems beachten, siehe „Versionen”, Seite 106. Gewindestift aus der Gewindebohrung •...
  • Seite 108 Montageanweisung ® Tragarmsystem Independant WARNUNG Lebensgefahr durch Stromschlag! Nicht ordnungsgemäß angezogene Befestigungsmittel können einen Ausfall des Drehanschlags verursachen. Außerdem können Versorgungsleitungen abdrehen: Gewindestift M16 oder Gewindestift M20 mit 40 Nm anziehen. • Sichere Funktion des Drehanschlags kontrollieren: Der Drehbereich des Auslegers oder Motorarms muss auf weniger als 360 ° begrenzt sein. •...

  • Seite 109: Drehanschlag Demontieren

    Montageanweisung ® Tragarmsystem Independant 8.6.2 Drehanschlag demontieren Sicherheitshinweis beachten, siehe • Kapitel 8.1 „Sicherheitshinweis für Einstellarbeiten”, Seite 99. Zuordnung und Größe des Gewindestifts • und der Anschlagkugel zu den unterschiedlichen Versionen des Tragarm- systems beachten, siehe „Versionen”, Seite 106. Gewindestift aus der Gewindebohrung •...

  • Seite 110: Technische Beschreibung

    Montageanweisung ® Tragarmsystem Independant Technische Beschreibung Maßzeichnungen Die folgenden Maßzeichnungen können von der individuell konfigurierten Deckenversorgung abweichen. Der runde Baldachin kann nur mit der runden Schnittstellenplatte montiert werden. Der rechteckige Baldachin 700 x 700 mm kann nur mit der rechteckigen Schnittstellenplatte montiert werden.

  • Seite 111: Motorarm, Idp 101 M Und Idp 201 M Einarmig Mit Versorgungskonsole M6

    Montageanweisung ® Tragarmsystem Independant 9.1.1 Motorarm, IDP 101 M und IDP 201 M einarmig mit Versorgungskonsole M6 Revision 1...

  • Seite 112: Ausleger Mit Motorarm, Idp 101 M Zweiarmig Mit Versorgungskonsole M6

    Montageanweisung ® Tragarmsystem Independant 9.1.2 Ausleger mit Motorarm, IDP 101 M zweiarmig mit Versorgungskonsole M6 Revision 1...

  • Seite 113: Ausleger Mit Motorarm, Idp 201 M Zweiarmig Mit Versorgungskonsole M6

    Montageanweisung ® Tragarmsystem Independant 9.1.3 Ausleger mit Motorarm, IDP 201 M zweiarmig mit Versorgungskonsole M6 Revision 1...

  • Seite 114: Technische Daten

    Montageanweisung ® Tragarmsystem Independant Technische Daten Angaben zum Eigengewicht verstehen sich ohne durchgezogene Gasschläuche und Versorgungsleitungen, sowie ohne Decken- bzw. Konsolenrohr und optionales Zubehör. 9.2.1 Eigengewichte Bezeichnung Eigengewicht IDP 101 M und IDP 201 M Motorarm, Länge 1.015 mm 60 kg IDP 101 M –...

  • Seite 115: Maximale Tragfähigkeit

    Montageanweisung ® Tragarmsystem Independant 9.2.2 Maximale Tragfähigkeit Bezeichnung Max. Tragfähigkeit IDP 101 M - Motorarm (Länge 1.015 mm) 150 kg IDP 201 M - Motorarm (Länge 1.015 mm) 250 kg IDP 101 M - Ausleger mit Motorarm (Länge 1.015 mm) Ausleger 600 mm 150 kg Ausleger 800 mm...

  • Seite 116: Allgemeine Technische Daten

    Montageanweisung ® Tragarmsystem Independant 9.2.4 Allgemeine Technische Daten Bezeichnung Alle Tragarmsystem Betriebsart für Dauerbetrieb geeignet Einschaltdauer der elektromagnetischen max. 1 min* Bremsen Einschaltdauer der Höheneinstellung max. 3 min** Das Typenschild befindet sich auf der Oberseite des Typenschild Auslegers, siehe Kapitel 4.1 „Angaben auf dem Typenschild”, Seite 31.

  • Seite 117: Zugelassene Adaptionen

    Montageanweisung ® Tragarmsystem Independant Wird die elektromagnetische Bremse länger betätigt, kann sich das Netzteil zum Schutz vor Über- hitzung automatisch abschalten. Hat sich das Netzteil abgeschaltet, muss es vor Wiederinbetriebnahme 10 min abkühlen und danach 10 s von der hausseitigen Spannungsversorgung getrennt werden. Erst dann kann der Normalbetrieb des Systems wieder aufgenommen werden.

  • Seite 118: Inspektionsplan

    Montageanweisung ® Tragarmsystem Independant Inspektionsplan Versorgungskonsole M6 mit IDP CEMOR mit IDP Lieferant: Datum der Installation: Serien-Nr.: Serien-Nr. Betreiber: Gerätestandort: Hinweis Dieser Inspektionsplan ist nur gültig in Verbindung mit der Montage- und Gebrauchs- • anweisung, die ergänzend zu den Inspektionen hinzugezogen werden müssen. Die Prüfintervalle einhalten.
  • Seite 119 Montageanweisung ® Tragarmsystem Independant n.i.O. i.O. Gasentnahmestellen (wenn vorhanden) sind fest montiert und • funktionieren** Gasentnahmestellen und -leitungen (wenn vorhanden) durch autorisierte • Stelle auf Gasart und Gasdichte prüfen lassen** • Die verbauten Schläuche und Leitungen sind jährlich auf sichtbare Beschädi- gung zu überprüfen.

  • Seite 120: Umweltrelevante Hinweise

    Montageanweisung ® Tragarmsystem Independant Umweltrelevante Hinweise 11.1 Verpackung Gebrüder Martin nimmt auf Wunsch die vollständige Verpackung zurück. Wenn es möglich ist, werden Teile der Verpackung wiederverwertet. Sofern Sie hiervon keinen Gebrauch machen wollen, können Sie die Verpackung über den Papier- und Hausmüll entsorgen. 11.2 Entsorgung des Geräts Bei der Konstruktion des Geräts wurde darauf geachtet, dass möglichst keine Verbundstoffe...
  • Seite 121 Montageanweisung ® Tragarmsystem Independant Revision 1...
  • Seite 122 Tel. +971 4 454 1655 middleeast@klsmartin.com Gebrüder Martin GmbH & Co. KG Ein Unternehmen der KLS Martin Group KLS Martin Platz 1 · 78532 Tuttlingen · Germany Postfach 60 · 78501 Tuttlingen · Germany Tel. +49 7461 706-0 · Fax +49 7461 706-193 info@klsmartin.com ·...

Diese Anleitung auch für:

Independant idp 201 m

Inhaltsverzeichnis
