Micropilot FMR67B PROFINET mit Ethernet-APL

Abstrahlwinkel

Endress+Hauser

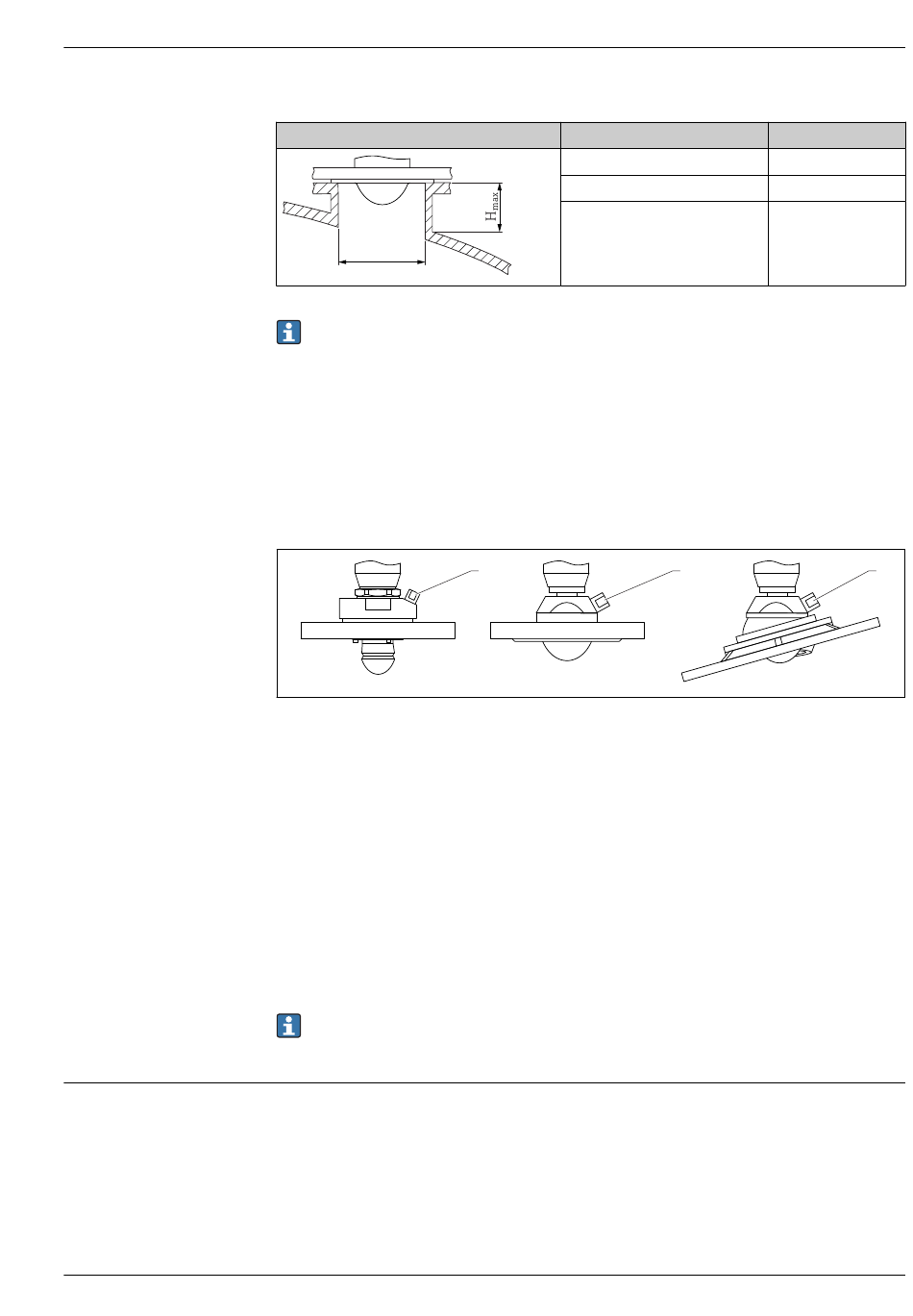

Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Spülluftanschluss
Bei Anwendungen mit starker Staubentwicklung kann durch den integrierten Spülluftanschluss ein
Zusetzen der Antenne vermieden werden. Empfohlen wird ein gepulster Betrieb.
 11 Antenne mit Spülluftadapter
1 Spülluftanschluss NPT 1/4" oder G 1/4"
Druckbereich der Spülluft
• Pulsbetrieb:
max. 6 bar (87 psi)
• Dauerbetrieb:
200 ... 500 mbar (3 ... 7,25 psi)
Anschluss der Spülluft
• Werkzeug:
• Gabelschlüssel 13 mm (G 1/4")
• Gabelschlüssel 14 mm (NPT)
• Gabelschlüssel 17 mm (NPT "Adapter")
• min. Drehmoment: 6 Nm (4,4 lbf ft)
• max. Drehmoment: 7 Nm
• Auf jeden Fall trockene Spülluft verwenden
• Generell sollte nur so viel wie nötig gespült werden, da es bei übermäßigem Spülen zu mecha-
nischen Beschädigungen (Abrasion) kommen kann
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den
halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenke-
gels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
in Abhängigkeit vom Stutzendurchmesser D
D
min. 80 ... 100 mm (3 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
1
H
max
1 450 mm (57 in)
1 800 mm (71 in)
2 700 mm (106 in)
1 1
A0046593
