KA01131F/00/DE/02.15
71282543
Products
Kurzanleitung

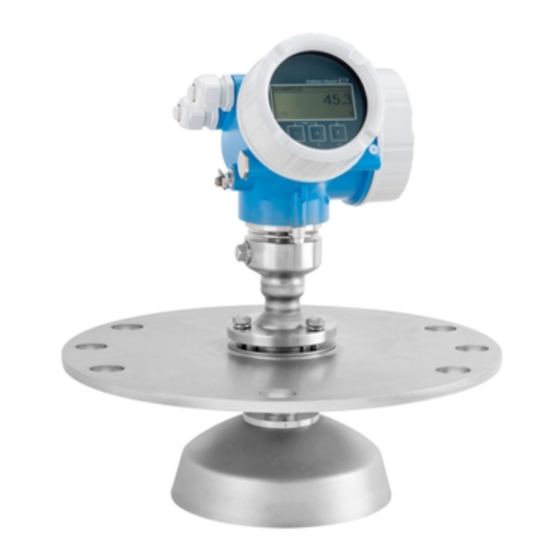

Micropilot FMR56, FMR57
PROFIBUS PA
Freistrahlendes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR56 PROFIBUS PA

  • Seite 1 PROFIBUS PA Freistrahlendes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Micropilot FMR56, FMR57 PROFIBUS PA Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Benutzerspezifische Anwendungen ............Endress+Hauser...
  • Seite 4: Wichtige Hinweise Zum Dokument

    Anlage verbunden werden stellt werden dürfen. muss: Dies kann z.B. eine Potenzia- lausgleichsleitung oder ein sternförmi- ges Erdungssystem sein, je nach nationaler bzw. Firmenpraxis. 1.1.3 Werkzeugsymbole A0011222 A0011220 A0011219 A0013442 A0011221 Kreuzschlitzschrau- Schlitzschrauben- Innensechskant- Torxschraubendreher Gabelschlüssel bendreher dreher schlüssel Endress+Hauser...
  • Seite 5: Symbole Für Informationstypen

    Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. 1.1.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an. Endress+Hauser...
  • Seite 6: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-...
  • Seite 7: Arbeitssicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Endress+Hauser...
  • Seite 8: Produktbeschreibung

    Produktbeschreibung Micropilot FMR56, FMR57 PROFIBUS PA Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR56 A0016791  1 Aufbau des Micropilot FMR56 (26 GHz) Elektronikgehäuse Horn 80/100 mm, PP-plattiert Flansch Montagebügel Endress+Hauser...
  • Seite 9: Warenannahme Und Produktidentifizierung

    • Bestellcode auf Lieferschein und auf Produktaufkleber identisch? • Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • DVD mit Bedienprogramm vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Endress+Hauser...
  • Seite 10: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.
  • Seite 11: Lagerung, Transport

    Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht am Antennenhorn befestigen, sondern am Prozessanschluss. Dabei auf den Schwerpunkt des Gerätes achten, so dass es nicht unbeabsichtigt verkippen kann. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten (IEC61010). A0016875 Endress+Hauser...
  • Seite 12: Montage

    • Der Einsatz einer Wetterschutzhaube (1) wird empfohlen, um den Messum- former gegen direkte Sonneneinstrah- lung oder Regen zu schützen. • Bei Anwendungen mit starker Staub- entwicklung kann durch den integ- rierten Spülluftanschluss ein Zusetzen der Antenne vermieden werden →  27. A0016883 Endress+Hauser...
  • Seite 13: Behältereinbauten

    Micropilot FMR56, FMR57 PROFIBUS PA Montage 6.1.2 Behältereinbauten Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Streben usw.) innerhalb des Strahlen- kegels befinden. Beachten Sie dazu den Abstrahlwinkel →  16. A0018946 Endress+Hauser...
  • Seite 14: Vermeidung Von Störechos

    Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) kön- nen Mikrowellen auch von aussenliegenden Störern (z. B. metallische Leitungen (1), Leitern (2), Roste (3), ...) reflektiert werden. Es sollten sich deshalb keine solchen Störer im Strahlen- kegel befinden. Für weitere Informationen wenden Sie sich bitte an Endress+Hauser. Endress+Hauser...
  • Seite 15 Je größer die Antenne, desto kleiner der Abstrahlwinkel α und umso weniger Störechos →  16. • Störechoausblendung Durch die elektronische Ausblendung von Störechos kann die Messung optimiert werden. • Ausrichtung der Antenne Beachten Sie dazu die Markierung auf dem Flansch oder Einschraubstück →  21. Endress+Hauser...
  • Seite 16 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden. Endress+Hauser...
  • Seite 17 2,80 m (9,2 ft) 30 m (98 ft) 5,25 m (17 ft) 4,20 m (14 ft) 40 m (131 ft) 7,00 m (23 ft) 5,59 m (18 ft) 50 m (164 ft) 8,75 m (29 ft) 6,99 m (23 ft) Endress+Hauser...
  • Seite 18: Messbedingungen

    Bedarfsfall kann bei geeigneten Rahmenbedingungen (hoher DK-Wert, flacher Schüttke- gel, ...) eine Verkürzung erreicht werden. Dielektrizitätskonstanten (DK-Werte) für viele wichtige in der Industrie verwendete Medien sind aufgeführt im DK-Handbuch (CP00019F) sowie in der "DC Values App" von Endress+Hauser (verfügbar für Android und iOS). Endress+Hauser...
  • Seite 19: Einbau Frei Im Behälter

    Optional kann hierzu eine verstellbare Flanschdichtung verwendet werden, welche als Zubehör erhältlich ist (siehe Technische Information BA01048F, Kapitel "Zubehör"). • Zur Ausrichtung befindet sich eine Markierung auf der Durchführung. Diese Markierung muss so gut wie möglich zur Tankwand ausgerichtet werden. Endress+Hauser...
  • Seite 20 A0016868  5 Stutzendurchmesser und -höhe bei Hornantenne mit Überwurfflansch Stutzendurchmesser D Maximale Stutzenhöhe H 80 mm (3 in) 300 mm (11,8 in) 100 mm (4 in) 400 mm (15,8 in) 150 mm (6 in) 500 mm (19,7 in) Endress+Hauser...
  • Seite 21: Hornantenne Mit Montagebügel (Fmr56)

    Störreflexionen oder zur optimalen Ausrichtung im Behälter kann der Micropilot mit optio- naler Ausrichtvorrichtung um 15° in alle Richtungen geschwenkt werden →  26. • Zur Ausrichtung befindet sich eine Markierung auf der Durchführung. Diese Markierung muss so gut wie möglich zur Tankwand ausgerichtet werden. Endress+Hauser...
  • Seite 22 Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen Strichen bestehen. Hinweise zum Stutzen Die Hornantenne sollte aus dem Stutzen ragen. Sollte dies aus mechanischen Gründen nicht möglich sein, können größere Stutzenhöhen akzeptiert werden. A0016825  7 Stutzenhöhe bei Hornantenne (FMR57) Endress+Hauser...
  • Seite 23 480 mm (18,9 in) Merkmal 070 der Produktstruktur gültig für Antennen ohne Antennenverlängerung Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. Hinweise zum Einschraubgewinde Bei Geräten mit Einschraubgewinde muss abhängig von der Antennengröße das Horn eventuell zunächst demontiert und nach dem Einschrauben wieder montiert werden.
  • Seite 24 Merkmal 070 der Produktstruktur Beispiel für den Einbau mit kleinem Flansch Wenn der Flansch kleiner ist als der Parabolreflektor, gibt es folgende Einbaumöglichkeiten: • Standardeinbau →  25 Der Parabolreflektor muss dazu demontiert werden. • Einbau mit schwenkbarem Flansch →  25 Endress+Hauser...
  • Seite 25 200 mm (8 in) 173 mm (6,81 in) < 50 mm (1,96 in) 250 mm (10 in) 236 mm (9,29 in) < 50 mm (1,96 in) ohne Antennenverlängerung Einbau mit schwenkbarem Flansch Bei schwenkbaren Flanschen ist die Länge der Antenne zu beachten. Endress+Hauser...
  • Seite 26: Ausrichtvorrichtung Für Fmr57

    Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse von bis zu 15° in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, den Radarstrahl optimal auf das Schüttgut auszurichten. Produktstruktur: Merkmal 100 "Prozessanschluss", Ausprägungen XCJ, XEJ, XFJ A0016931  9 Micropilot FMR57 mit Ausrichtvorrichtung Endress+Hauser...
  • Seite 27: Integrierter Spülluftanschluss Für Fmr57

    • Pulsbetrieb: max. 6 bar (87 psi) • Dauerbetrieb: 200…500 mbar (3…7,25 psi) Auf jeden Fall trockene Spülluft verwenden. Generell sollte nur so viel wie nötig gespült werden, da es bei übermäßigem Spülen zu mechanischen Beschädigungen (Abrasion) kommen kann. Endress+Hauser...
  • Seite 28: Behälter Mit Wärmeisolierung

    Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes- sumformergehäuse drehen: max. 350° 8 mm 8 mm A0013713 Befestigungsschraube mit Gabelschlüssel lösen. Gehäuse in die gewünschte Richtung drehen. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). Endress+Hauser...
  • Seite 29: Anzeigemodul Drehen

    Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? Sind Befestigungsschraube und Sicherungskralle fest angezogen? Endress+Hauser...
  • Seite 30: Elektrischer Anschluss

    PROFIBUS PA / FOUNDATION Fieldbus A0011341  11 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Kabelschirm: Kabelspezifikation beachten Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2 Endress+Hauser...
  • Seite 31 Micropilot FMR56, FMR57 PROFIBUS PA Elektrischer Anschluss Anschlussklemme für Potenzialausgleichsleitung Kabeleinführungen Überspannungsschutz-Modul Endress+Hauser...
  • Seite 32 Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff- net werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung Signal - Signal + nicht belegt Schirm A0011176 Endress+Hauser...
  • Seite 33: Versorgungsspannung

    Überspannungsschutz-Modul erhältlich. Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". Technische Daten Widerstand pro Kanal 2 * 0,5 Ω max Ansprechgleichspannung 400…700 V Ansprechstoßspannung < 800 V Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs) 10 kA Endress+Hauser...
  • Seite 34: Messgerät Anschließen

    Elektrischer Anschluss Micropilot FMR56, FMR57 PROFIBUS PA Externer Überspannungsschutz Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten.
  • Seite 35: Steckbare Federkraftklemmen

    Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig. Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabel- ende aus der Klemme ziehen. Endress+Hauser...
  • Seite 36: Anschlusskontrolle

    Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) Hersteller-ID 17 (0x11) Ident number 0x1559 Profil-Version 3.02 Endress+Hauser...
  • Seite 37: Geräteadresse Einstellen

    Wert in Position "ON" Wert in Position "OFF" 2 + 8 = 10 A0015902  13 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7 definieren die Adresse. 8.2.2 Software-Adressierung Schalter 8 auf "ON" setzen. Endress+Hauser...
  • Seite 38 Das Gerät führt automatisch einen Neustart durch und meldet sich mit der aktuellen Adresse (Werkeinstellung: 126). Adresse über das Bedienmenü einstellen: Menü "Setup" → Geräteadresse A0015903  14 Beispiel für die Software-Adressierung; Schalter 8 ist in Position "ON"; die Adresse wird im Bedien- menü definiert (Setup → Geräteadresse). Endress+Hauser...
  • Seite 39: Inbetriebnahme (Über Bedienmenü)

    2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste;  bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser...
  • Seite 40: Bedienelemente

    Schließt den Text- oder Zahleneditor ohne Änderungen zu übernehmen. Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0013953 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt halten) Erhöht den Kontrast (dunkler einstellen). A0013954 Minus/Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Bei Messwertanzeige Schaltet die Tastenverriegelung ein oder aus. A0013955 Endress+Hauser...
  • Seite 41: Kontextmenü Aufrufen

    A0014003-DE Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü Kontextmenü öffnen. Mit  zum gewünschten Menü navigieren. Mit  die Auswahl bestätigen.  Das gewählte Menü öffnet sich. Endress+Hauser...
  • Seite 42: Bedienmenü

    Menü ist nach den Funktions- blöcken des Geräts aufgebaut. Bei Bedienung über Bedientools (z.B. FieldCare) befindet sich der Parameter "Language" unter"Setup→Erweitertes Setup→Anzeige" Bei Aufruf des Menüs "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspzifischer Freigabec- ode definiert wurde, ist "0000" einzugeben. Endress+Hauser...
  • Seite 43: Schreibschutz Aufheben

    X X X X X X X 20.50 Main menu 0104-1 Language English Operation Setup Language 0104-1 English à Deutsch Español Français Language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0013996  16 Am Beispiel der Vor-Ort-Anzeige Endress+Hauser...
  • Seite 44: Füllstandmessung Konfigurieren

    Falls die Messung nur in einem oberen Teilbereich des Tanks/Silos erfolgen soll (E << Tank-/Silohöhe), so muss unter "Setup  →  Erweitertes Setup  →  Füllstand  →  Tank/Silo Höhe" die korrekte Tank-/Silohöhe eingegeben wer- den. Bei einem Auslaufkonus sollte die Tank-/Silohöhe nicht angepasst werden, da üblicherweise in solchen Anwendungen E nicht << Tank-/Silohöhe ist. Endress+Hauser...
  • Seite 45: Benutzerspezifische Anwendungen

    Es wird empfohlen, auf jeden Fall die maximale Befüll- und Entleergeschwindigkeit auf den Prozess angepasst einzustellen. Benutzerspezifische Anwendungen Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku- mentation: BA01127F (Betriebsanleitung, FMR56/FMR57, PROFIBUS PA) Siehe zusätzlich für das Untermenü Experte: GP01018F/00/DE (Beschreibung Geräteparameter, FMR5x, PROFIBUS PA) Endress+Hauser...
