Micropilot M

Abstrahlwinkel

Endress + Hauser

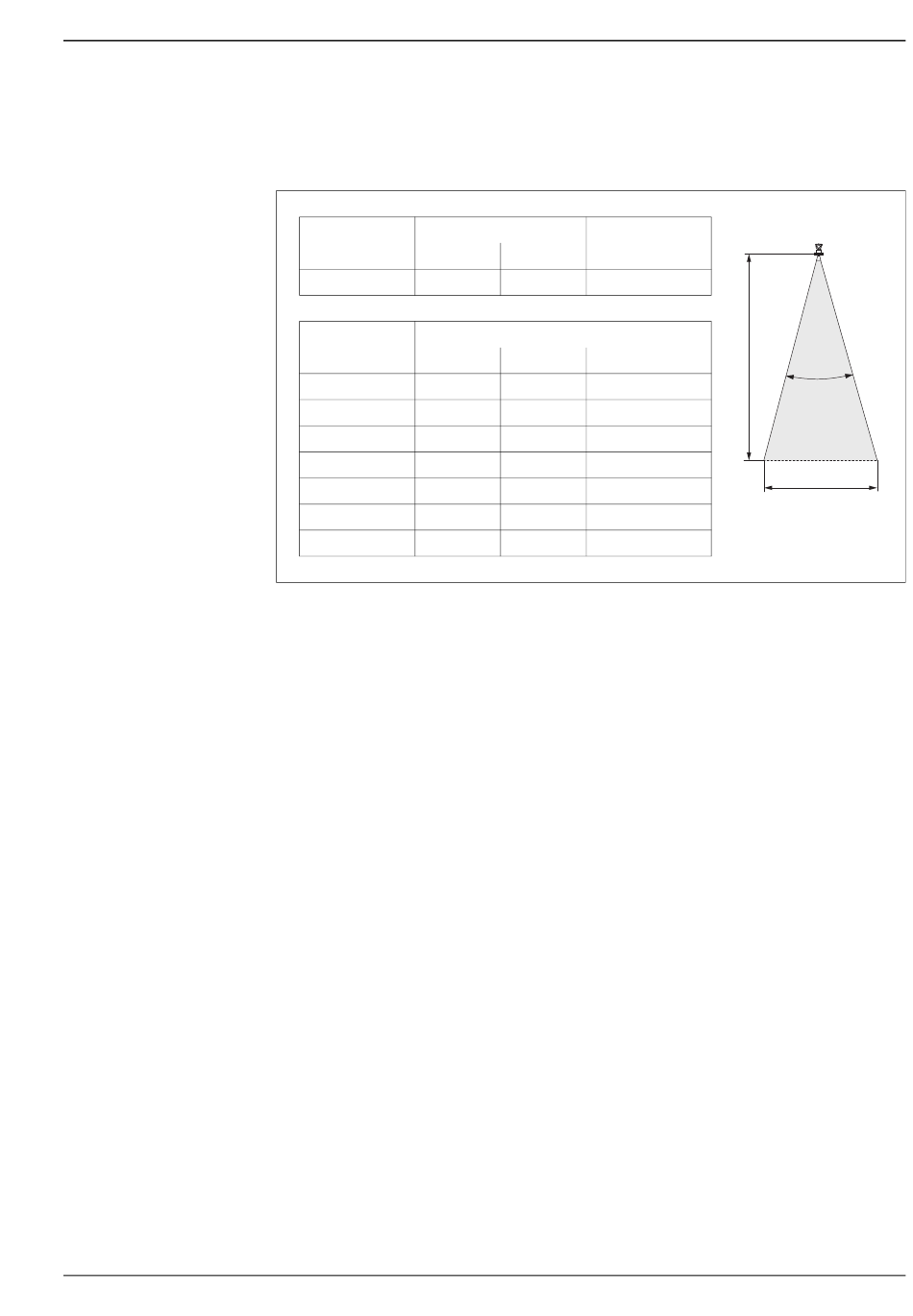

Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert
der maximalen Leistungsdichte annimmt (3dB-Breite).
Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert wer-
den. Kegeldurchmesser W in Abhängigkeit vom Antennentyp (Abstrahlwinkel α) und Distanz D:
Antennengröße
FMR250
80 mm
Abstrahlwinkel α
10°
Distanz (D)
80 mm
5 m 0,87 m
10 m 1,75 m
15 m 2,62 m
20 m 3,50 m
30 m 5,25 m
40 m 7,00 m
50 m 8,75 m
Hornantenne Parabolantenne
100 mm 200 mm
8°
Kegeldurchmesser (W)
100 mm 200 mm
0,70 m 0,35 m
1,40 m 0,70 m
2,10 m 1,05 m
2,80 m 1,40 m
4,20 m 2,10 m
5,59 m 2,79 m
6,99 m 3,50 m
4°
D
a
L00-FMR2xxxx-14-00-06-de-027
W
