Endress+Hauser Micropilot FMR67B PROFINET mit Ethernet-APL Technische Information Seite 18

18

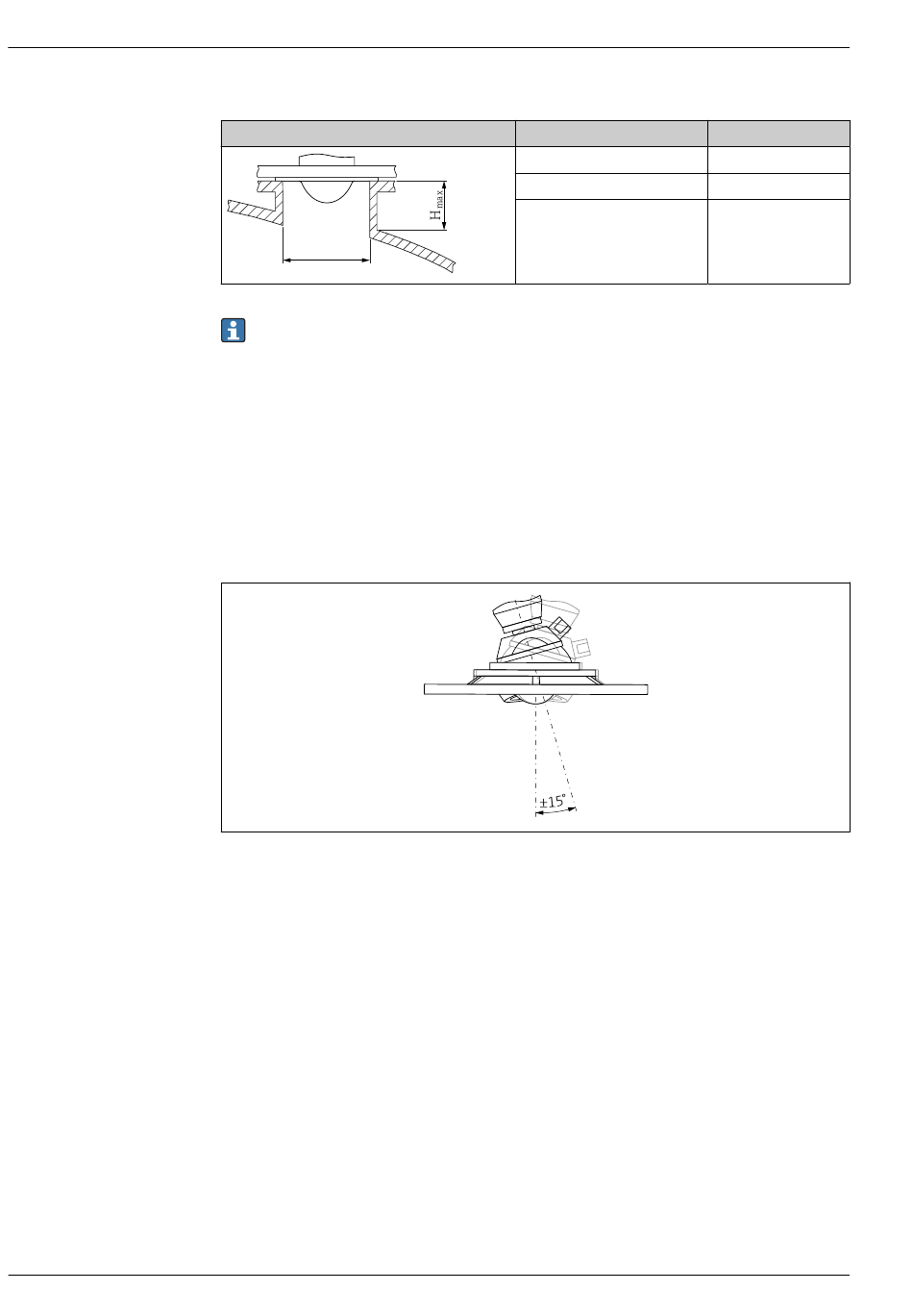

Stutzenmontage Antenne, frontbündig 80 mm (3 in)
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Antenne frontbündig 80 mm (3 in) mit Ausrichtvorrichtung
Für die Antenne frontbündig 80 mm (3 in) sind UNI-Flansche mit integrierter Ausrichtvorrichtung
erhältlich. Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse von bis zu 15 °
in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, das Messsignal optimal
auf das Schüttgut auszurichten.
 10 Antenne frontbündig mit Ausrichtvorrichtung
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Micropilot FMR67B PROFINET mit Ethernet-APL
ØD
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
A0046592
Endress+Hauser
