Micropilot FMR67B PROFINET mit Ethernet-APL
Endress+Hauser
UNI Flansch 8"/DN200/200A für Antennen mit Ausrichtvorrichtung
A-A
A

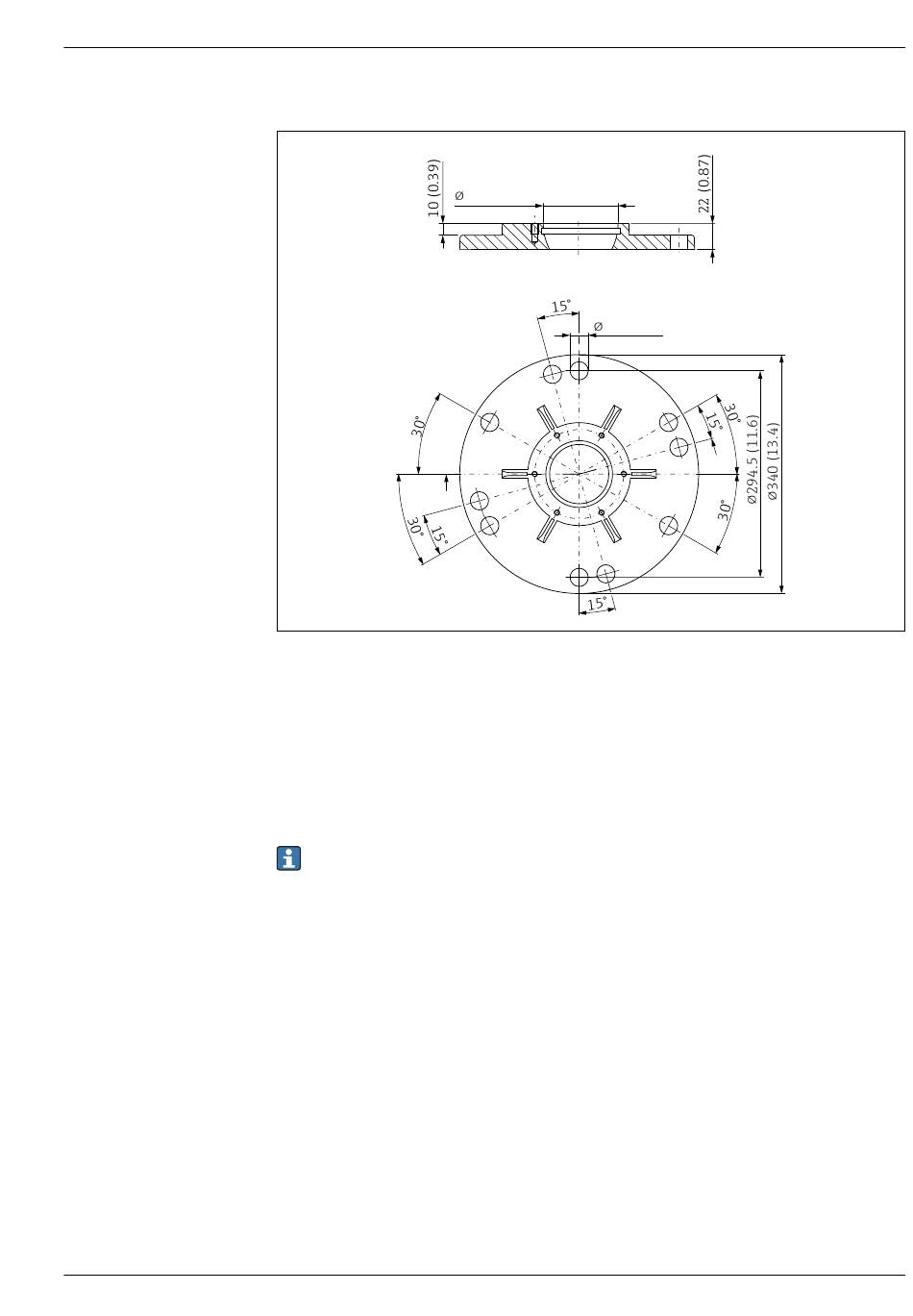

 58 Abmessungen UNI Flansch 8"/DN200/200A für Antennen mit Ausrichtvorrichtung. Maßeinheit mm (in)
UNI Flansch 8"/DN200/200A
Passend zu ASME B16.5, 8" 150lbs / EN1092-1; DN200 PN16 / JIS B2220; 10K 200A
• Material:
Aluminium
• Prozessdruck:
≤1 bar (14,5 psi)
• Gewicht:
3,2 kg (7,05 lb)
Die Anzahl der Flanschschrauben ist teilweise reduziert. Für Maßanpassung sind die Schrau-
benlöcher vergrößert, deshalb vor dem Anziehen der Schrauben zentrisch zum Gegenflansch
ausrichten.
95.2 (3.75)
26 (1.02)
A
A0048840
