UNI Flansch UNI 4"/DN100/100A für Antennen mit Ausrichtvorrichtung

 56

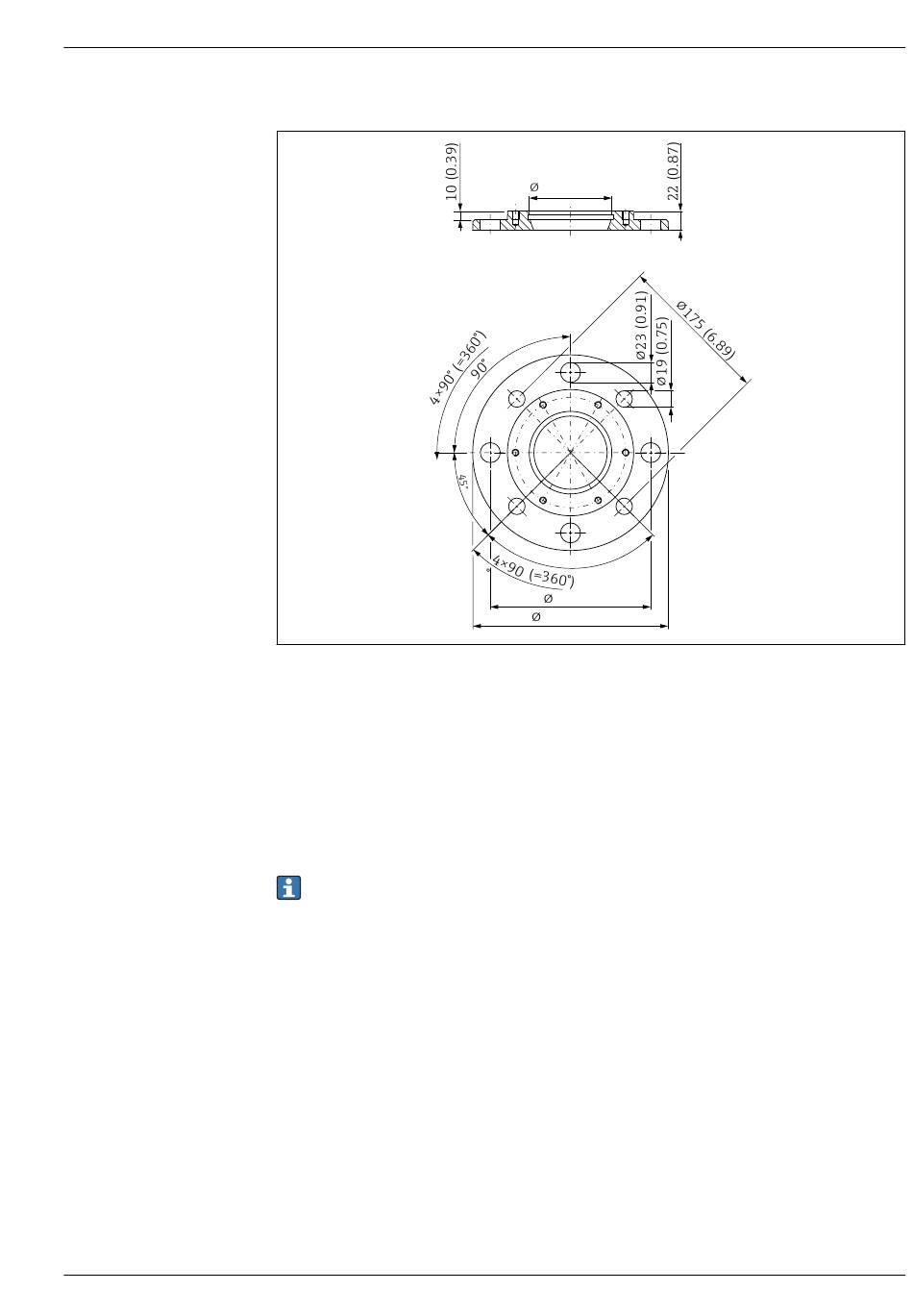

Abmessungen UNI Flansch UNI 4"/DN100/100A für Antennen mit Ausrichtvorrichtung. Maßein-

heit mm (in)

UNI Flansch UNI 4"/DN100/100A

Passend zu ASME B16.5, 4" 150lbs / EN1092-1; DN100 PN16 / JIS B2220; 10K 100A

• Material:

Aluminium

• Prozessdruck:

≤1 bar (14,5 psi)

• Gewicht:

1,4 kg (3,09 lb)

Die Anzahl der Flanschschrauben ist teilweise reduziert. Für Maßanpassung sind die Schrau-

benlöcher vergrößert, deshalb vor dem Anziehen der Schrauben zentrisch zum Gegenflansch

ausrichten.

95.2 (3.75)

90°

185 (7.28)

225 (8.86)

A0048838
