Kabeleinführungen

Kabelspezifikation

Überspannungsschutz
16
A
1 1
2

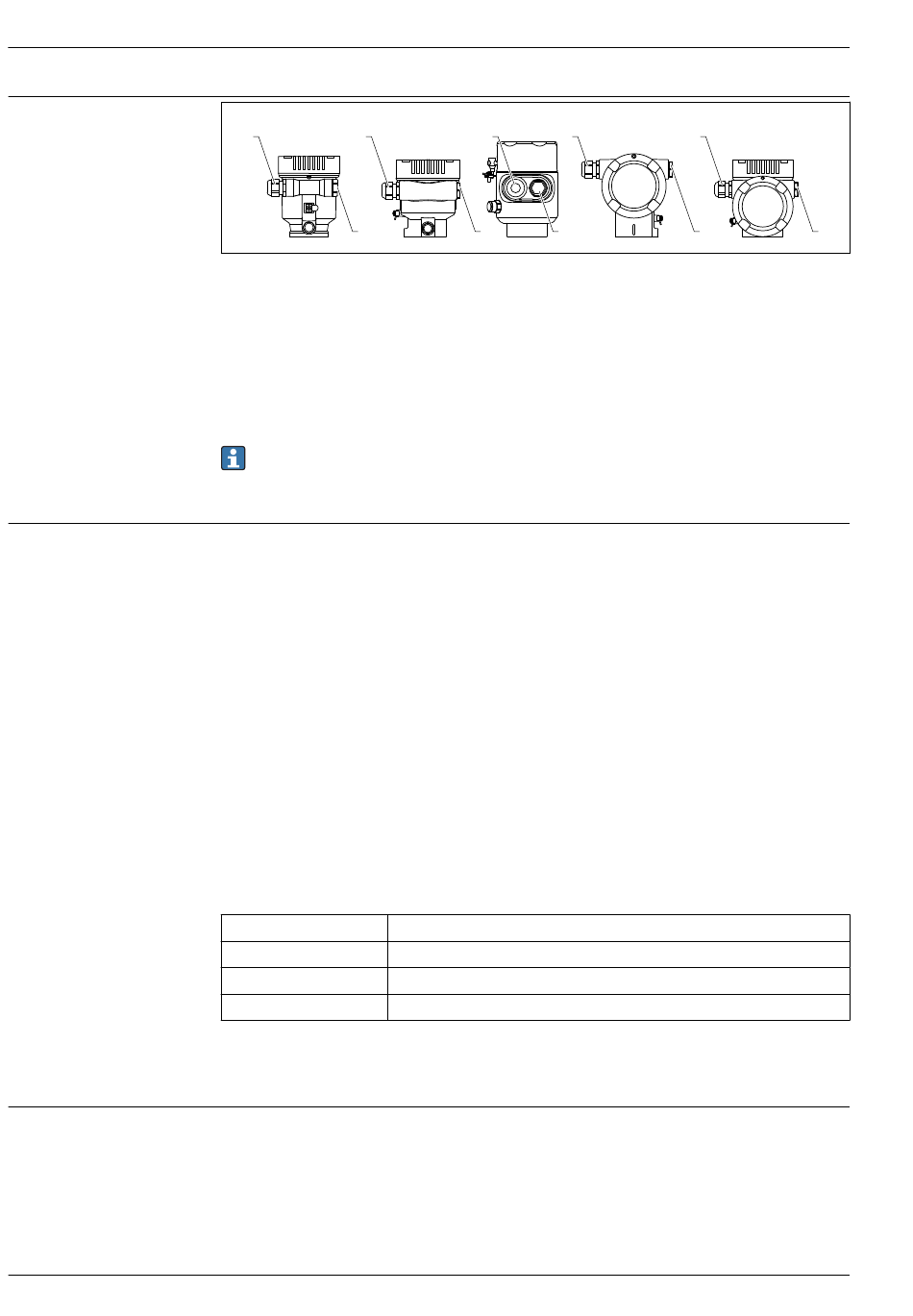

A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Kabeleinführung
2 Blindstopfen
Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab.
Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschluss-
raum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
Bemessungsquerschnitt
• Versorgungsspannung
0,5 ... 2,5 mm 2 (20 ... 13 AWG)
• Schutzleiter oder Erdung des Kabelschirms
> 1 mm 2 (17 AWG)
• Externe Erdungsklemme
0,5 ... 4 mm 2 (20 ... 12 AWG)
Kabelaußendurchmesser
Der Kabelaußendurchmesser ist abhängig von der verwendeten Kabelverschraubung
• Verschraubung Kunststoff:
⌀5 ... 10 mm (0,2 ... 0,38 in)
• Verschraubung Messing vernickelt:
⌀7 ... 10,5 mm (0,28 ... 0,41 in)
• Verschraubung Edelstahl:
⌀7 ... 12 mm (0,28 ... 0,47 in)
Referenzkabeltyp
Der Referenzkabeltyp für APL-Segmente ist das Feldbuskabel Typ A, MAU-Typ 1 und 3 (spezifiziert
in IEC 61158-2). Dieses Kabel erfüllt die Anforderungen für eigensichere Anwendungen gemäß
IEC TS 60079-47 und kann auch in nicht eigensicheren Anwendungen verwendet werden.
Kabeltyp A
Kabelkapazität 45 ... 200 nF/km
Schleifenwiderstand 15 ... 150 Ω/km
Kabelinduktivität 0,4 ... 1 mH/km
Weitere Details sind in der Ethernet-APL Engineering Guideline beschrieben
(https://www.ethernet-apl.org).
Der Überspannungsschutz ist optional über die Produktstruktur als "Zubehör montiert" bestellbar
Geräte ohne optionalen Überspannungsschutz
Die Geräte erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung).
