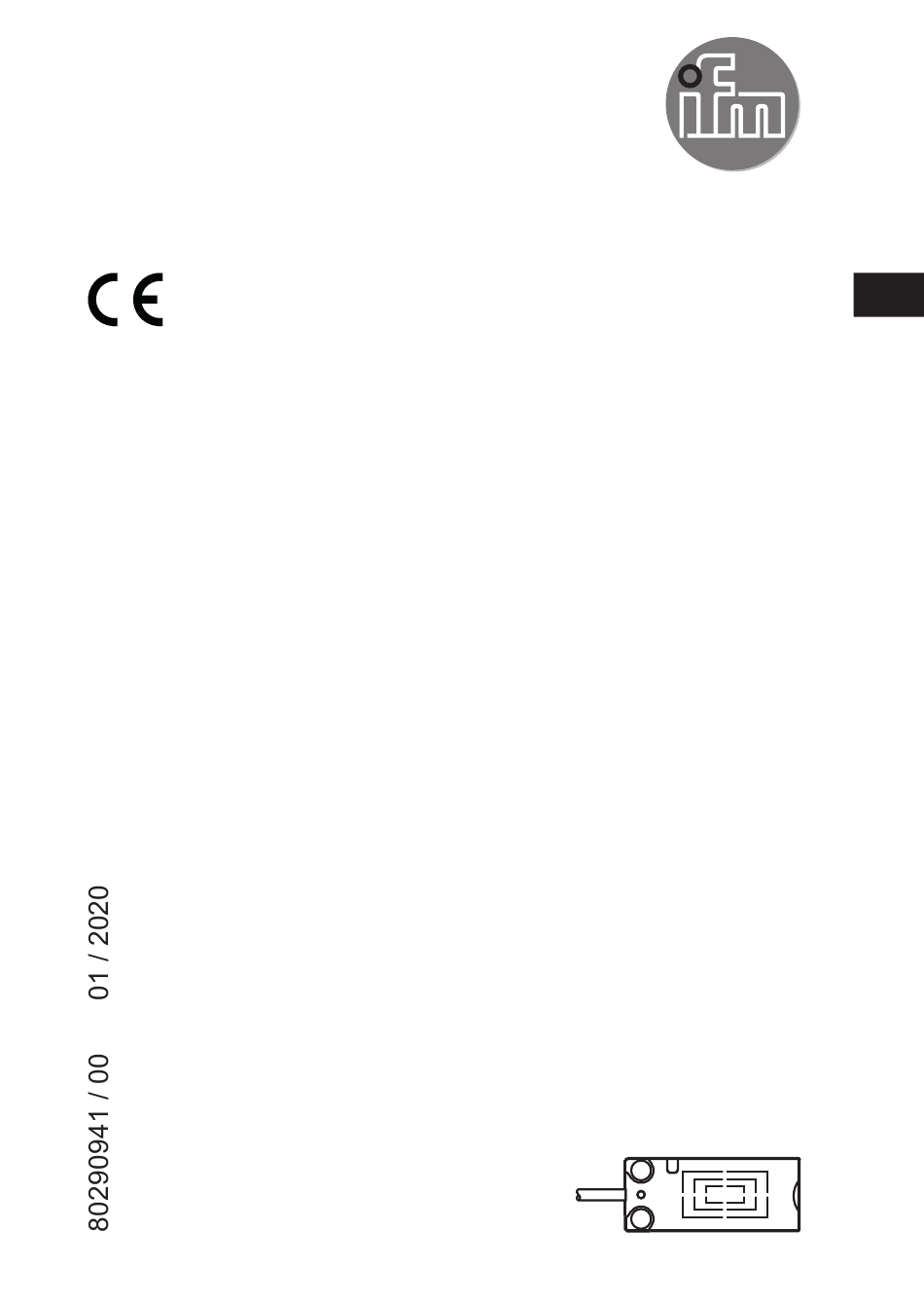

Montageanleitung
DE
RF-Identifikationssystem
Schreib-/Lesekopf
ANT515
ANT516

Werbung

loading

Inhaltszusammenfassung für ifm ANT516

  • Seite 1 Montageanleitung RF-Identifikationssystem Schreib-/Lesekopf ANT515 ANT516...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole ������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Allgemein ������������������������������������������������������������������������������������������������������4 2�2 Funkanlagen �������������������������������������������������������������������������������������������������5 2�3 Störung elektronischer und medizinischer Geräte ����������������������������������������5 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Funktionsweise ���������������������������������������������������������������������������������������������5 4�2 Übersicht ������������������������������������������������������������������������������������������������������6 5 Montage ���������������������������������������������������������������������������������������������������������������6 5�1 Generelle Montagehinweise �������������������������������������������������������������������������6 5�2 Hinweise zur ID-TAG Montage ���������������������������������������������������������������������6 5�3 Vermeidung von Störungen ��������������������������������������������������������������������������7...
  • Seite 3 12�1 Funkzulassungen �������������������������������������������������������������������������������������13 12�1�1 Übersicht ������������������������������������������������������������������������������������������13 12�1�2 Europa / EU-Konformitätserklärung ��������������������������������������������������13 12�1�3 USA ��������������������������������������������������������������������������������������������������14 12�1�4 Kanada ���������������������������������������������������������������������������������������������14 12�1�5 Taiwan ����������������������������������������������������������������������������������������������15 12�1�6 Australien ������������������������������������������������������������������������������������������15 12�1�7 Singapur �������������������������������������������������������������������������������������������15...
  • Seite 4 1 Vorbemerkung Dieses Dokument ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 5 Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsauschluss� 2.2 Funkanlagen Funkgeräte dürfen generell nicht in der Nähe von Tankstellen, Kraftstoffdepots, Chemiewerken oder Sprengarbeiten benutzt werden� ► Keine entflammbaren Gase, Flüssigkeiten oder explosive Stoffe im Bereich des Gerätes transportieren und lagern�...
  • Seite 6 4.2 Übersicht Art�-Nr�: ANT515 / ANT516 Funktion: Lese-/Schreibkopf Typbezeichnung: DTRHF KQRWIDUS03 Arbeitsfrequenz: 13,56 MHz Sendeleistung: 200 mW Bauform: Quaderförmig 5 Montage 5.1 Generelle Montagehinweise Bei der Montage von mehreren Systemen die Mindestabstände zwischen den Lese-/Schreibköpfen beachten� Der bündige Einbau eines Lese-/Schreibkopfes in Metall verringert den Lese-/Schreibabstand�...
  • Seite 7 5.3 Vermeidung von Störungen Das Gerät erzeugt ein moduliertes elektrisches Feld mit einer Frequenz von 13,56 MHz� Um Störungen der Datenkommunikation zu vermeiden, dürfen in der Nähe keine anderen Geräte betrieben werden, die in diesem Frequenzband Störabstrahlungen erzeugen� Zu diesen Geräten gehören beispielsweise Frequenzumrichter und Schaltnetzteile�...
  • Seite 8 Abbildung B ► Gerät mit den beiliegenden Befestigungsschrauben (3) am Adapter befestigen� Abbildung C ► Montageadapter inklusive eingebautem Gerät mit geeigneten Befestigungsschrauben (4) in gewünschter Höhe am Behälter befestigen� Das Gerät kann in beide Richtungen in den Montageadapter E12153 eingesetzt werden� 5.6 Montage an Bypassrohren mit Montageadapter Der Montageadapter ist als Zubehör verfügbar (Bestellnummer E12163)�...
  • Seite 9 5.7 Montage ohne Montageadapter ► Gerät mit geeigneten Befestigungs schrauben oder mit ge eig netem Kleber am vorgesehenen Montageort befestigen� ► Aussparungen wie abgebildet ausrichten� 5.8 Montageabstände Betriebsart Abstand seitlich (A) Abstand frontal (B) Lesen und Schreiben ≥ 100 mm ≥...
  • Seite 10 Die Spannungsversorgung erfolgt durch die Auswerteeinheit� DATA Eine Auswahl an Kabeldosen ist im Internet abrufbar unter: → Suchen → z.B. ANT515 → Zubehör www�ifm�com Zum Anschluss eignen sich Kabel mit folgenden Eigenschaften: Länge Ohmscher Widerstand (Hin + Rückleitung) Effektive Leitungskapazität <...
  • Seite 11 Bei erteilter Zulassung gelten die Zulassungstexte der jeweiligen Länder (→ 12 Zulassungen/Normen). Informationen über die erteilten Zulassungen: www�ifm�com Für Geräte mit cULus-Zulassung und den Gültigkeitsbereich cULus: ► Das Gerät von einer galvanisch getrennten Quelle versorgen, die sekundär über eine UL-zugelassene Sicherung mit folgendem max� Nennstrom verfügt: a) 5 A bei Spannungen von 0���20 V...
  • Seite 12 Die Konfiguration des Schreib-/Lesekopfes erfolgt über die angeschlossene Auswerteeinheit DTE10x� Weitere Hinweise zum Betrieb finden Sie im zugehörigen Handbuch: → Suchen → z.B. DTE100 → Betriebsanleitungen www�ifm�com 9 Maße 9.1 Bemaßung Bohrlöcher Montageadapter 9.2 Bemaßung Bohrlöcher Gerät 10 Technische Daten Die Datenblätter sind im Internet abrufbar unter:...
  • Seite 13 Die Übersicht zum Zulassungsstand eines Gerätes ist im Internet abrufbar unter www�ifm�com� 12.1.2 Europa / EU-Konformitätserklärung Hiermit erklärt die ifm electronic GmbH, dass der Funkanlagentyp ANT515 / ANT516 der Richtlinie 2014/53/EU entspricht� Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...
  • Seite 14 2� dieses Gerät muss empfangene Störungen jeglicher Art tolerieren, darunter auch solche, die den Betrieb beeinträchtigen können� Änderungen oder Umbauten an diesem Gerät, die nicht ausdrücklich von ifm genehmigt worden sind, können ein Erlöschen der FFC-Betriebsgenehmigung zur Folge haben� HINWEIS: Dieses Gerät wurde getestet und erfüllt die Bestimmungen hinsichtlich der Beschränkungen für digitale Geräte der Klasse A gemäß...
  • Seite 15 Im Folgenden die taiwanesischen Rechsvorschriften auf Chinesisch� 低功率電波輻射性電機管理辦法: ● 第十二條 經型式認證合格之低功率射頻電機,非經許可,公司、商號或使用者均不得擅自 變更頻率、加大功率或變更原設計之特性及功能。 ● 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信;經發現有干擾現象 時,應立即停用,並改善至無干擾時方得繼續使用。 前項合法通信,指依電信法規定作業之無線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。 12.1.6 Australien Verwendung in Australien: 12.1.7 Singapur Complies with IDA Standards DB 103032 Die “Equipment Registration” ist im Internet abrufbar unter: www�ifm�com...
