ANT600
8 Bedien- und Anzeigelemente

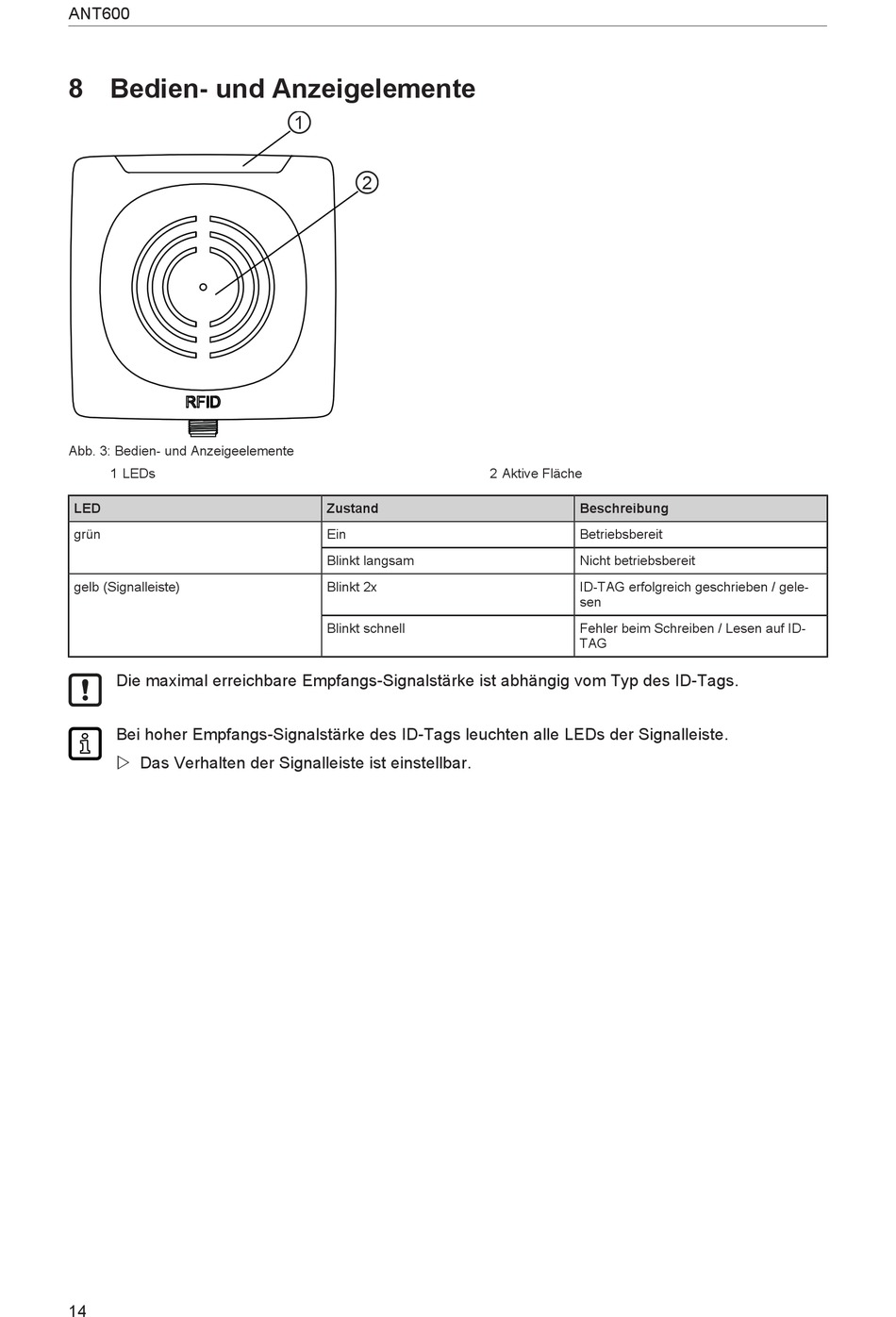

Abb. 3: Bedien- und Anzeigeelemente
1 LEDs
LED
grün
gelb (Signalleiste)
Die maximal erreichbare Empfangs-Signalstärke ist abhängig vom Typ des ID-Tags.
Bei hoher Empfangs-Signalstärke des ID-Tags leuchten alle LEDs der Signalleiste.
w Das Verhalten der Signalleiste ist einstellbar.
14
①
②
Zustand
Ein
Blinkt langsam
Blinkt 2x
Blinkt schnell
2 Aktive Fläche
Beschreibung
Betriebsbereit
Nicht betriebsbereit
ID-TAG erfolgreich geschrieben / gele-
sen
Fehler beim Schreiben / Lesen auf ID-
TAG
