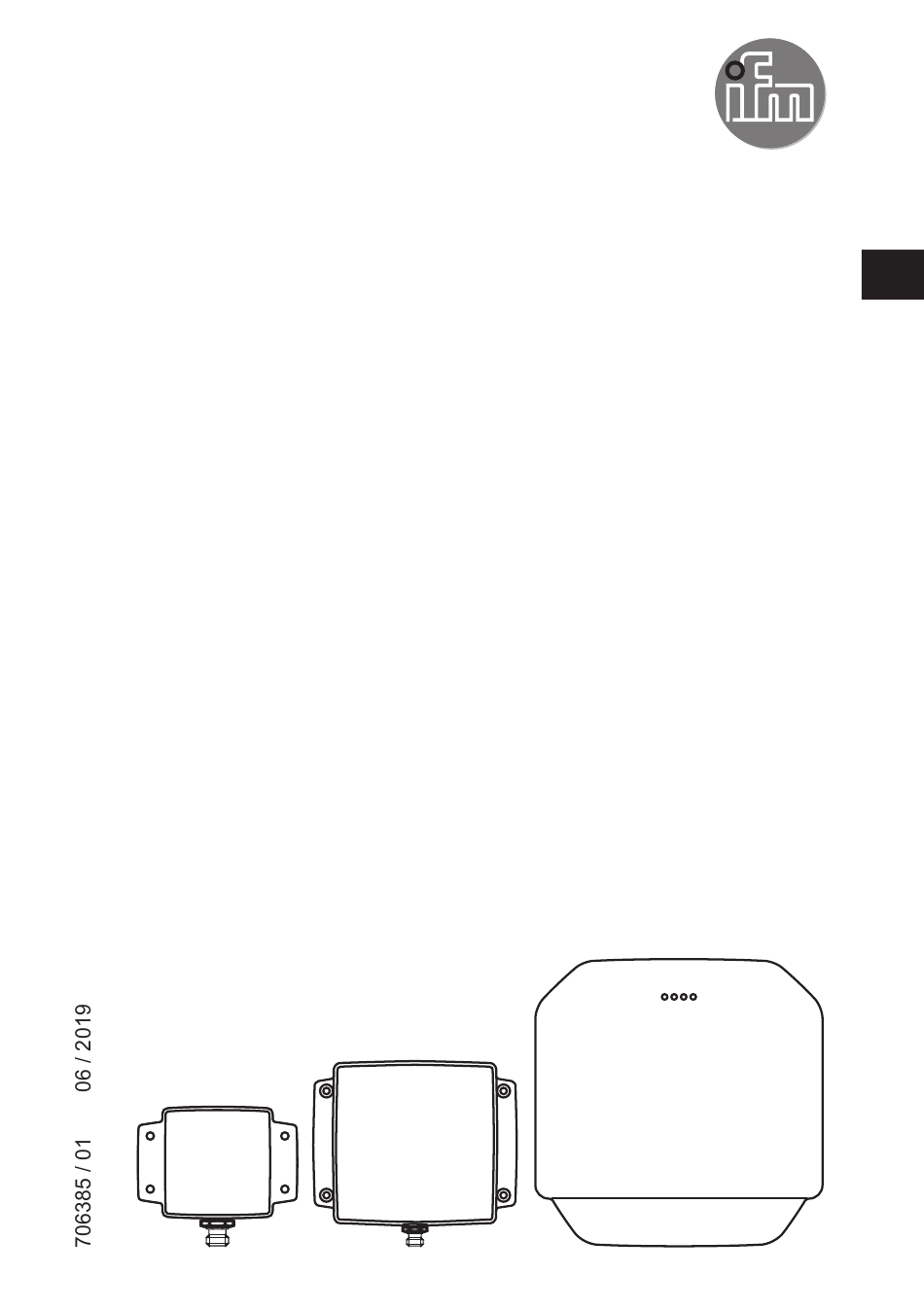

- Seite 1 Bedienungsanleitung RFID UHF-Antennen Low Range / Ultra Low Range Mid Range / Short Mid Range Wide Range ANT805 ANT810 ANT815 ANT820 ANT830 ANT860 ANT910 ANT920 ANT930 ANT960...
-
Seite 2: Inhaltsverzeichnis
RFID UHF-Antennen Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�1 Verwendete Symbole �... -
Seite 3: Vorbemerkung
RFID UHF-Antennen 1 Vorbemerkung Das Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann� Das Dokument enthält Angaben zum korrekten Umgang mit dem Gerät�... -
Seite 4: 2�3 Elektrischer Anschluss
An den Anschlusspins dürfen nur die in den technischen Daten, bzw� auf dem Geräteaufdruck angegebenen Signale eingespeist bzw� die zugelassenen Zubehörkomponenten der ifm angeschlossen werden� 2.4 Eingriffe in das Gerät Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen�... -
Seite 5: Produktbeschreibung
Eigenschaften Reichweiten bis zu 10 cm mit einer typischen Selektivität von 5 cm� Zusätzlich zu den Low Range-Antennen gibt es die Ultra Low Range-Antenne ANT805� Die Ultra Low Range-Antenne wurde darauf ausgelegt, dipolförmige Tags („Fernfeld-Tags“) in einer sehr begrenzten Entfernung zu lesen� Diese Antenne kann darüber hinaus schleifenförmige Tags („Nahfeld-Tags“) bis... -
Seite 6: 3�3 Wide Range-Antennen
Abbildung: ANT815 / ANT820 / ANT920 Mid Range-Antenne 3.3 Wide Range-Antennen Für die klassischen Fernfeld-Anwendungen mit Lesereichweiten bis zu 10 m bietet ifm die folgenden Wide Range-Antennen an: ● ANT830 / ANT930 mit einer Halbwertsbreite von 70°, ● ANT860 / ANT960 mit einer Halbwertsbreite von 65°�... -
Seite 7: 3�4 Antennentyp Nach Lesereichweite Und Transponderform
RFID-Applikation� Die korrekte Wahl sichert eine hohe Leserate und den zuverlässigen Betrieb des Systems� Die Low Range- (ANT810/ANT910) und Ultra Low Range-Antennen (ANT805) können die schleifenförmigen, die Hybrid- und die dipolartigen Transponder bis zu 10 cm lesen und verfügen über eine sehr gut definierte Lesereichweite�... - Seite 8 100 cm 80 cm 60 cm 40 cm 20 cm ANT815 100° Pin = 30 dBm ANT805/ANT810 100° 27 ERP 40 cm 20 cm 20 cm 40 cm Betreiben Sie ifm UHF-RFID-Antennen für beste Lese- und Schreibergebnisse ausschließlich mit ifm UHF-Readern�...
-
Seite 9: Lesereichweite Und Selektivität
Um die Leseentfernung für die Nahfeld-Tags deutlich zu vergrößern, wurde die Low Range-Antenne ANT810/ANT910 entwickelt, die eine Lesereichweite von 7 cm mit handelsüblichen schleifenförmigen Transpondern aufweist� Die Ultra Low Range-Antenne ANT805 ist für alle Gruppen geeignet, während sich die Low Range-Antenne ANT810/ANT910 besonders für die Verwendung mit schleifenförmigen Transpondern eignet�... -
Seite 10: 4�3 Selektivität
RFID UHF-Antennen Die Antenne ANT805 weist einen sehr gut definierten Lesebereich für alle Transponder auf� Die Antennen ANT810/ANT910 sind eine Speziallösung für Nahfeld-Tags mit einer deutlich größeren Lesereichweite als die der Antenne ANT805� 4.3 Selektivität Die hohe Selektivität der Low Range-Antennen eröffnet die Möglichkeit einer Reihe neuer UHF-RFID-Anwendungen, die vorher nicht realisierbar waren�... -
Seite 11: Normenkonformität
Richtlinie existieren eine Reihe harmonisierter Normen, die im Amtsblatt der Europäischen Union veröffentlicht werden� Die ifm Antennen haben eine passive Antennenstruktur� Verantwortlich für die Einhaltung der Normen ist von daher der Systemintegrator – also derjenige, der die Einzelkomponenten eines RFID-Systems, insbesondere Reader und Antennen, miteinander verbindet�... - Seite 12 RFID UHF-Antennen Maximale Eingangsleistung direkten Kontakt zu direkten Kontakt zu ANT805 / ANT810 / ANT815 / ANT910 ANT805 / ANT815 ANT810 / ANT910 Berufliche Exposition Pin = 1 W Pin = 0,5 W Grenzwerte Kopf und Rumpf 10 W/kg (30 dBm) (27 dBm) Grenzwerte Lokale Gliedmaßen 20 W/kg...
-
Seite 13: Montage
RFID UHF-Antennen 6 Montage 6.1 Montageort Zum Erreichen der maximalen Reichweite der Antenne dürfen sich keine störenden Gegenstände zwischen Antenne und zu lesendem Tag befinden� Die Funktionsweise der Antenne wird durch die Art der Befestigung und die Umgebungsmaterialien beeinflusst� Für ein optimales Antennenverhalten sollten sich keine leitenden Objekte in der Nähe der Antenne befinden�... -
Seite 14: 6�2 Kabelverlegung
RFID UHF-Antennen 6.2 Kabelverlegung Beachten Sie beim Verlegen der Kabel die folgenden Hinweise: ● Die Kabel senkrecht und auf direktem Weg von der Antenne weg verlegen (siehe rechtes Bild)� ● Kabelschleifen um und auf der Antenne vermeiden (siehe linkes Bild)� Abbildung: falsch verlegtes Kabel Abbildung: richtig verlegtes Kabel... -
Seite 15: Typische Applikationen
Für RFID-Automatisierungs-Applikationen mit einem definierten Lesebereich und einer hohen Selektivität können Low Range-Antennen eingesetzt werden� Sehr von Vorteil ist die Möglichkeit, Fernfeld-Transponder mit der Antenne ANT805 einzeln zu detektieren und an anderen Lesestationen die selben Transponder mit einer Mid Range- oder Wide Range-Antenne aus größeren Entfernungen im Multi- Tag-Betrieb zu lesen�... -
Seite 16: Abkürzungen
ETSI European Telecommunications Standards Institute Federal Communications Commission 9 Zulassungen Die folgende Tabelle listet die Zulassungen der jeweiligen Antenne auf� Antenne FCC (902 - 928 MHz) ETSI (865 - 868 MHz) ANT805 ANT810 ANT815 ANT820 ANT830 ANT910 ANT920 ANT930 ANT860... - Seite 17 RFID UHF-Antennen...
