Benutzerhandbuch ECOSTEP®54
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Jenaer Antriebstechnik ECOSTEP 54

  • Seite 1 Benutzerhandbuch ECOSTEP®54...
  • Seite 3 Buchaer Straße 1 07745 Jena Ohne besondere schrift liche Genehmigung der Jenaer Antriebstechnik GmbH dürfen keine Teile dieser Dokumentation verarbeitet, vervielfältigt oder an Dritte verbreitet werden. Alle Angaben in diesem Dokument wurden mit größter Sorgfalt zusammengestellt und geprüft . Abwei- chungen zum realen Stand der Hard- und Soft ware können jedoch nicht völlig ausgeschlossen werden.
  • Seite 4 Benutzerhandbuch ECOSTEP®54 Technische Änderungen vorbehalten!

  • Seite 5: Inhaltsverzeichnis

    Benutzerhandbuch ECOSTEP®54 Inhalt Zu diesem Benutzerhandbuch ........................7 Sicherheitshinweise ............................7 Verwendete Warnzeichen ........................... 7 Allgemeine Hinweise ........................... 8 Gefahr durch gefährliche Spannungen ..................... 8 Gefahr durch heiße Oberfl ächen ....................... 8 Gefahr durch unbeabsichtigte mechanische Bewegungen ..............8 Bestimmungsgemäße Verwendung ......................9 Rechtliche Bestimmungen ..........................
  • Seite 6 Benutzerhandbuch ECOSTEP®54 Zubehör .................................37 Ergänzungsteile ............................38 8.1.1 Kühlkörper ..............................38 Anhang ................................39 Ablaufdiagramme zur Steuerungsprogrammierung ................39 9.1.1 Referenzfahrt ..............................39 9.1.2 Betriebsart 1 (Positioniermodus): Absolutpositionierung direkt (sofort wirksam) ......40 9.1.3 Betriebsart 1 (Positioniermodus): Absolutpositionierung nach Setzen Steuerwort ......41 9.1.4 Betriebsart 1 (Positioniermodus): Relativpositionierung ...............

  • Seite 7: Zu Diesem Benutzerhandbuch

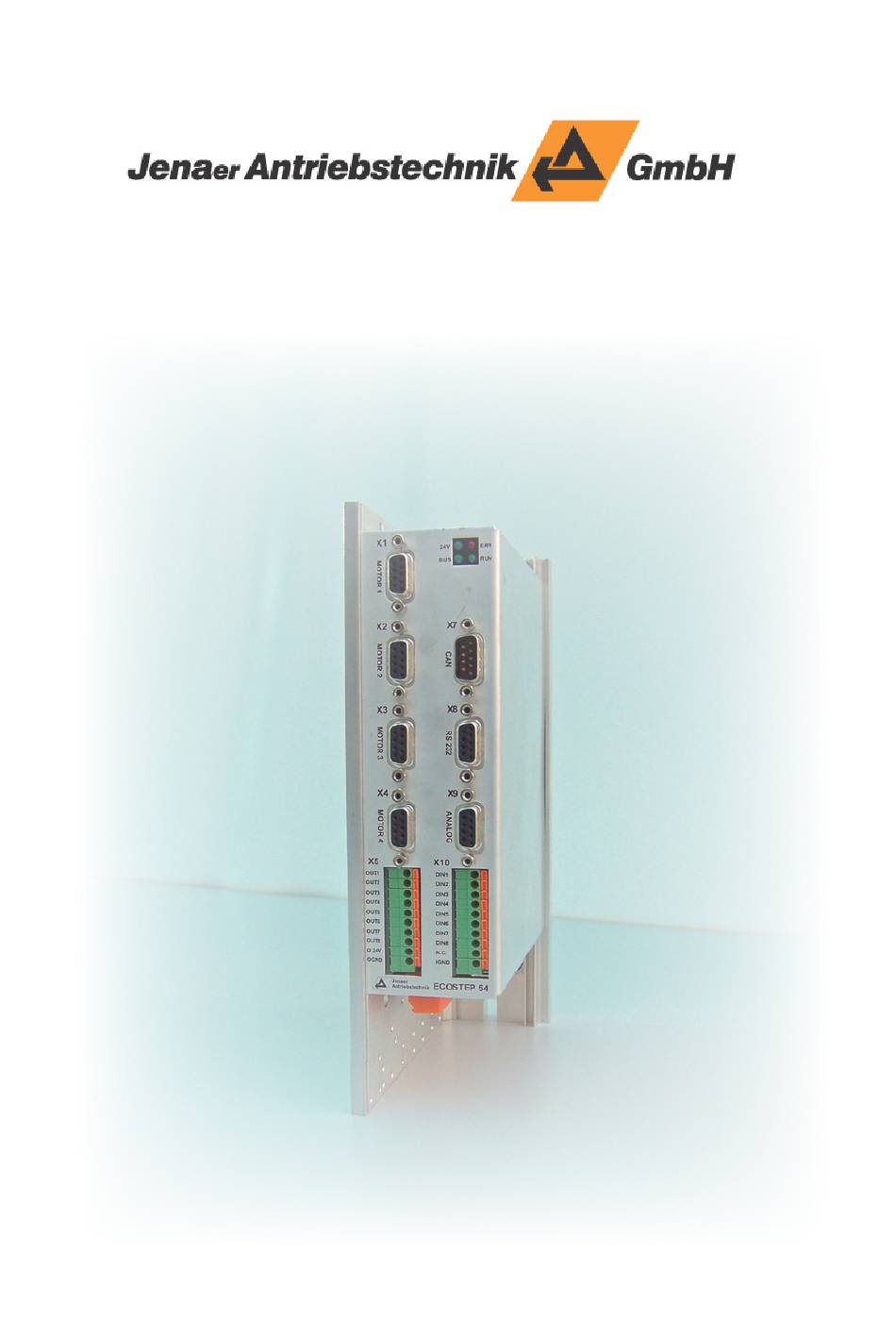

    Benutzerhandbuch ECOSTEP®54 Zu diesem Benutzerhandbuch Das vorliegende Benutzerhandbuch beschreibt die Schrittmotorverstärker-Baureihe ECOSTEP®54. Es rich- tet sich an Personen, die den ECOSTEP®54 installieren und in Betrieb nehmen. Weitergehende Informationen: Programmierung: Objektverzeichnis ECOVARIO® und ECOSTEP® Motordaten: Datenblätter zur Baureihe 17S und 23S (Schrittmotoren). Fachliche Anforderungen an Personal, das mit dem ECOSTEP®54 arbeitet: Transport: Personen mit Kenntnissen in der Behandlung elektrostatisch gefährdeter Bauelemente Installation: Fachleute mit elektrotechnischer Ausbildung, die mit den Sicherheitsrichtlinien der Elektro-...

  • Seite 8: Allgemeine Hinweise

    Benutzerhandbuch ECOSTEP®54 Allgemeine Hinweise Transport, Installation, Inbetriebnahme und Wartung des Schrittmotorverstärkers ECOSTEP®54 dürfen nur durch entsprechend qualifi ziertes Fachpersonal ausgeführt wer- den. Der Hersteller einer Maschine oder Anlage muss eine Gefahrenanalyse erstellen und daraus folgernd Maßnahmen treff en, die einen sicheren Betrieb der Gesamtanlage gewährleisten. Bei Veränderungen oder Nachrüstungen mit Komponenten fremder Hersteller nehmen Sie Kontakt mit uns auf, damit geklärt werden kann, ob diese Teile zum Zusammenspiel mit un- seren Antriebskomponenten geeignet sind.

  • Seite 9: Bestimmungsgemäße Verwendung

    Benutzerhandbuch ECOSTEP®54 Beschleunigungen erzeugen. Der Aufenthalt im Gefahrenbereich der Maschine sollte ver- mieden werden. Sicherheitsrelevante Einrichtungen dürfen nie außer Kraft gesetzt werden. Störungen sollten ohne Zeitverzug von qualifi ziertem Personal behoben werden. Bestimmungsgemäße Verwendung Der Servoverstärker ECOSTEP®54 ist als Komponente eines Antriebssteuersystems zum orts- festen Einbau in Schaltschränke vorgesehen.

  • Seite 10: Haftung

    Benutzerhandbuch ECOSTEP®54 Haftung Die in diesem Benutzerhandbuch enthaltenen Schaltungen und Verfahrenshinweise sind Vorschläge, die der jeweilige Anwender auf Eignung in jedem speziellen Fall überprüfen muss. Von der Jenaer Antriebs- technik GmbH wird keine Haft ung auf Eignung übernommen. Insbesondere wird keine Haft ung für folgen- de Schadensursachen übernommen: Missachtung der im Benutzerhandbuch und anderen Gerätedokumenten genannten Vor- ...
  • Seite 11 Benutzerhandbuch ECOSTEP®54 Technische Änderungen vorbehalten!

  • Seite 12: Technische Daten

    1 Länge des Motorkabels max. 10* Frequenz der Ausgangstromwelligkeit Strom- und Induktivitätsabhängig *) Bei größeren Längen bitte Rücksprache mit der Applikationsabteilung der Jenaer Antriebstechnik GmbH halten Elektrische Anschlussdaten Tabelle 4.2: Elektrische Anschlussdaten Logikversorgung 20 ... 30, max. 200 mA...

  • Seite 13: Allgemeine Technische Daten

    Ansteuerbare Motortypen Die Schrittmotorverstärker der Reihe ECOSTEP®54 sind zur Ansteuerung verschiedener Schrittmotoren geeignet, so unter anderem die Schrittmotorbaureihen 17S und 23S der Jenaer Antriebstechnik GmbH. Die technischen Daten und Vorschrift en in diesem Handbuch beziehen sich ausschließlich auf diese Motoren.

  • Seite 14: Installation

    Benutzerhandbuch ECOSTEP®54 Installation Einbau 5.1.1 Wichtige Hinweise Achten Sie darauf, dass durch Transport und Lagerung keine Schäden verursacht wurden.  Die Umluft darf nicht verunreinigt sein (Staub, Fette, aggressive Gase etc.). Eventuell sind  entsprechende Gegenmaßnahmen zu treff en (Einbau von Filtern, regelmäßige Reinigung). In Abhängigkeit der Verlustleistung ist für eine ausreichende Umluft bewegung zu sorgen.

  • Seite 15: Schaltschrankmontage

    Benutzerhandbuch ECOSTEP®54 5.1.3 Schaltschrankmontage Beim Einbau des ECOSTEP®54 in einen Schaltschrank stellen Kabelschellen (enthalten im Connector Kit AMK40, siehe Kap. 9) an den Leistungsanschlüssen eine EMV-gerechte Verlegung der Anschlusskabel si- cher, indem der Kabelschirm großfl ächig mit dem Gehäusepotenzial verbunden wird. Der maximale Ka- beldurchmesser beträgt 15 mm.

  • Seite 16: Elektrische Installation

    Benutzerhandbuch ECOSTEP®54 Elektrische Installation 5.2.1 Wichtige Hinweise Installationsarbeiten dürfen nur ausgeführt werden, wenn die Anlage spannungslos geschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert ist. Die maximal zulässige Nennspannung der Leistungsversorgung am Stecker X11 darf nicht überschritten werden! maximal 45V Nenn Die Absicherung der DC-Einspeisung sowie der 24-V-Steuerspannung erfolgt extern durch den Anwen- der.

  • Seite 17: Schnittstellen

    Benutzerhandbuch ECOSTEP®54 Schnittstellen Anordnung der Schnittstellen X1 - X4: Anschluss Schrittmotor 1 ... 4 Status-LEDs X7: CAN-Schnittstelle X8: RS232-Schnittstelle X9: Analoge Ein-/Ausgänge X5: Digitale Ausgänge X10: Digitale Eingänge X11: Versorgungsspannung Bild 6.1: Anordnung der Schnittstellen am ECOSTEP®54 Bild 6.1: Anordnung der Schnittstellen am ECOSTEP®54 Für die Schnittstelle X11 ist ein Gegenstecker erhältlich (Federleiste 6-polig, WAGO Typ 231-306), der im Connector Kit SMK40 (siehe Kap.

  • Seite 18: Steuersignale

    +24 V Last OUT2 +24 V Last 3 OUT3 Last +24 V 8 OUT8 Last +24 V +24 V Potenzial- +24 V externe trennung Stromvers. 24 V ECOSTEP 54 Bild 6.3: Stecker X5: Beschaltung der digitalen Ausgänge Technische Änderungen vorbehalten!

  • Seite 19: X10: Digitale Eingänge

    24-V-Masse Digitaleingänge z.B. für Endlagenschalter nutzbar Steuerung DIN1 Steuersign. IGND DIN2 Steuersign. IGND DIN3 Steuersign. IGND DIN8 Steuersign. IGND IGND n.c. Potenzial- externe trennung Stromvers. IGND 24V= ECOSTEP 54 Bild 6.5: Stecker X10: Beschaltung der digitalen Eingänge Technische Änderungen vorbehalten!

  • Seite 20: X9: Analoge Eingänge, Analogausgang

    20 mA belasten, 9-poliger D-Sub-Stecker, ungeschützt! Ansicht auf die Crimpseite n.c. frei Analogausgang +/- 10 V Intern GND Steuerung Spannungs- versorgung 880k 0...5V Analogwert 220k ECOSTEP 54 Bild 6.7: Stecker X9: Beschaltung der analogen Eingänge und des Analogausgangs Technische Änderungen vorbehalten!

  • Seite 21: Leistungsschnittstellen

    Benutzerhandbuch ECOSTEP®54 Leistungsschnittstellen 6.3.1 X1 bis X4: Motoranschluss Tabelle 6.4: Pinbelegung Stecker X1 bis X4 Signal Beschreibung Phase A Schrittmotoranschluss Phase /A Schrittmotoranschluss Phase B Schrittmotoranschluss Phase /B Schrittmotoranschluss Bild 6.8: Gegenstecker X1 bis X4: +24 V Versorgung Endlagenschalter 9-poliger D-Sub-Stecker, Ansicht auf die Crimpseite Brake + Anschluss Haltebremse (+)

  • Seite 22: X11: Versorgungsspannung

    Benutzerhandbuch ECOSTEP®54 6.3.2 X11: Versorgungsspannung Tabelle 6.5: Pinbelegung Stecker X11 Signal Beschreibung 24 V Logikversorgung +24V Einspeisung +20 ... 30V / max. 0,2 A GND für Logikversorgung Zwischenkreisrelais + REL+ Einschalten des Zwischenkreises Zwischenkreisrelais - REL - Einschalten des Zwischenkreises Leistungsversorgung + + DC BUS Einspeisung von +24V...45VDC / max.

  • Seite 23: X8: Rs232-Schnittstelle

    Ansicht auf die Löt- bzw. Crimpseite frei frei frei Kragen Schirm über Gehäuse mit GND verbunden PC COM ECOSTEP 54 X8 D-Sub 9pol. Stecker 1:1- D-Sub 9-pol. Buchse Verbindungskabel vom Sender zum Empfänger Bild 6.13: Benötigte Leitungen zur RS232-Kommunikation Das Kommunikationsprotokoll ermöglicht den Netzwerkbetrieb von bis zu 15 ECOSTEP54-Geräten als...

  • Seite 24: X7: Can-Schnittstelle

    CAN_GND CAN-Masse punkt und Abtastrate (86,7 %, 3fach-Sampling bei allen Baudra- CAN_H CAN-Daten “high” ten) nicht den Erfordernissen entsprechen, sollte der Kunden- frei dienst der Jenaer Antriebstechnik kontaktiert werden. CAN_V+ CAN-Versorgung Bild 6.16: Anschlussbelegung X7 CAN-Schnittstelle CAN_H CAN_L CAN_V+ CAN_GND...

  • Seite 25: Inbetriebnahme

    Nur Fachleute mit weitreichenden Kenntnissen auf den Gebieten Elektrotechnik, Automa- tisierungstechnik und Antriebstechnik dürfen die Schrittmotorverstärker ECOSTEP®54 in Betrieb nehmen. Auf Wunsch führt die Jenaer Antriebstechnik GmbH Schulungen durch. Der Hersteller der Maschine bzw. der Anlage muss vor der Inbetriebnahme eine Gefahrena- nalyse erstellen und daraus folgernd Schutzmaßnahmen treff...

  • Seite 26: Ablaufplan Inbetriebnahme

    Benutzerhandbuch ECOSTEP®54 Ablaufplan Inbetriebnahme 1. Installation prüfen Am spannungsfrei geschalteten Schrittmotorverstärker Verdrahtung auf Vollständigkeit, Kurzschluss- und Erdschlussfreiheit prüfen. Zur Inbetriebnahme muss eine RS232-Verbindung über ein 1:1-Kabel an Buchse X8 zu COM1 oder COM2 eines PC bestehen. Am PC kann wahlweise auch die USB-Schnittstelle verwendet werden.
  • Seite 27 Benutzerhandbuch ECOSTEP®54 Fenster „Direct Object Editor Fenster „Reset“ Fenster „Homing Mode“ Ende HWIN beenden Eine Übersicht der verfügbaren Shortcuts erhalten Sie auch mit der F1-Taste. 6. Kommunikation PC - ECOSTEP54, Geräteadresse Im Hauptmenü wählen Sie den ersten Menüpunkt „PC Adjustment“ aus. Bild 7.1: Kommunikationseinstellungen „PC Adjustment“...
  • Seite 28 Benutzerhandbuch ECOSTEP®54 Bild 7.2: Parametereinstellungen für Motor und Haltebremse „Profile Torque Mode“ (F7) tc_commu_length: Schrittaufl ösung je Motorpol -> bitte dem Motordatenblatt entnehmen  (Beispiel: Schrittaufl ösung 256 am 50-poligen Motor ergibt 12800 Schritte/Umdrehung). max_current: maximaler Motorstrom -> bitte dem Motordatenblatt entnehmen. ...

  • Seite 29: Schutzmaßnahmen Prüfen

    Benutzerhandbuch ECOSTEP®54 7. Schutzmaßnahmen prüfen Vor dem Einschalten der Leistungsspannung muss geprüft werde, ob die Einrichtungen, die vor dem Berühren Spannung führender Teile und vor den Folgen ungewollter Bewegungen schützen sollen, sicher funktionieren. 8. Endlagenschalter konfi gurieren Falls nicht die Endlagenschalter am Motoranschluss X1 ... X4 genutzt werden sollen, lassen sich die Endla- gen im Menü...
  • Seite 30 Benutzerhandbuch ECOSTEP®54 9. Haltebremse konfi gurieren Wenn die Haltebremse alternativ an Stecker X5 OUT5 ... 8 angeschlossen werden soll, muss das Mapping des entsprechenden Ausgangs auf 0x21240020 gelegt werden. AndMask und CmpMask legen den entsprechen- den Ausgang fest. Der Eintrag erfolgt im Menü „Device Confi guration -> Digital Output Confi guration“. Bild 7.4: Konfigurieren der Haltebremse im Fenster „Digital Output Configuration“...

  • Seite 31: Referenzfahrt Durchführen

    Benutzerhandbuch ECOSTEP®54 14. Referenzfahrt durchführen Die Referenzfahrt kann beim ECOSTEP54 nach folgenden Methoden (homing_method) durchgeführt werden, die im Menü „Device Profi le DS402 -> Homing mode“ (Shortcut „h“) vorgegeben werden: Tabelle 7.3: Referenzfahrtmethoden beim ECOSTEP54 (homing_method) Wert Bedeutung Referenzfahrt auf negative Endlage Referenzfahrt auf positive Endlage Referenzpunkt an momentaner Position Bild 7.6: Einstellungen „Homing Mode“...
  • Seite 32 Benutzerhandbuch ECOSTEP®54 Bild 7.7: Betriebsartenwahl: Referenzfahrt (F9) Die Referenzfahrt wird durch Setzen des Steuerworts (controlword) auf 001F gestartet. Die Referenzfahrt kann durch Setzen des Steuerworts auf 000F abgebrochen werden. Mit Hilfe der digitalen Ausgänge können Sie überprüfen, ob die Referenz erfolgreich gefunden wurde. Im Fenster „Device Confi...
  • Seite 33 Benutzerhandbuch ECOSTEP®54 Bild 7.9: Betriebsart Positioniermodus (F5) In der folgenden Tabelle werden die Parameter beschrieben. Tabelle 7.5: Parameter im Positioniermodus beim ECOSTEP54 Parameter Bedeutung target_position Zielposition [inc] min_position_limit negative Softwareendlage [inc] max_position_limit positive Softwareendlage [inc] position_window Vorgabe Zielfenster symmetrisch um Zielposition [inc] max_profile_velo Begrenzung der Sollgeschwindigkeit [inc/64 s] profile_velocity...
  • Seite 34 Benutzerhandbuch ECOSTEP®54 Im Geschwindigkeitsmodus sind folgende Parameter einstellbar: Bild 7.10: Parameter im Geschwindigkeitsmodus (F6) In der folgenden Tabelle werden die Parameter beschrieben. Tabelle 7.7: Parameter im Geschwindigkeitsmodus beim ECOSTEP54 Parameter Bedeutung target_velocity Sollgeschwindigkeit in den Betriebsarten 3, -3 und -4 [inc/s] velocity demand_val Geschwindigkeits-Sollwert [inc/s] velocity actual_val Geschwindigkeits-Istwert [inc/s]...

  • Seite 35: Fehlerfall

    Benutzerhandbuch ECOSTEP®54 7.3.1 Fehlerfall Im Fehlerfall leuchtet am Gerät die rote LED „ERR“ und im Statuswort (Menü „Separate Axis DS402 - De- vice Profi le DS402 - Ax -> Device State Control“) ist das Bit „Fault“ gesetzt. Bild 7.11: Fenster „Device State Control“ mit bitweiser Darstellung des Steuer- und Statusworts Fehlerzustände werden für jede Achse einzeln ausgewertet und im Menü...
  • Seite 36 Benutzerhandbuch ECOSTEP®54 Die einzelnen Fehlerüberwachungen können angewählt und mit ENTER aktiviert oder deaktiviert wer- den. Hinweis: Fehlerzustände führen immer zum Abschalten des Antriebs, vorausgesetzt, die Fehler- überwachung ist für den entsprechenden Fehlerzustand aktiviert. Daher dürfen die einzelnen Feh- lerüberwachungen nur im Ausnahmefall deaktiviert werden. Fehlerzustände können nach Beseitigung der Ursache durch Setzen des Bits „Reset Fault“...

  • Seite 37: Zubehör

    Benutzerhandbuch ECOSTEP®54 Zubehör Tabelle 8.1: Übersicht ECOSTEP®54-Zubehör Bestellbezeichnung Beschreibung Kühlkörper SMH41 Kühlkörper für ECOSTEP®54 mit Befestigungsteilen Connector Kit SMK40 Federleiste 6-polig (WAGO Typ 231-306) als Gegenstecker für X11 Zugentlastungsschelle 20 mm und Linsenschraube M3 x 12 (Zugentlastung und Schirmanschluss der Anschlusskabel) Softwaretools CD mit Inbetriebnahme- und Parametriersoftware HWIN54 inklusive Dokumentation ECOSTEP®54...

  • Seite 38: Ergänzungsteile

    Benutzerhandbuch ECOSTEP®54 Ergänzungsteile 8.1.1 Kühlkörper Der Kühlkörpersatz besteht aus: 1 Kühlkörper SMH41 für ECOSTEP®54  6 Schrauben M5x16  6 Fächerscheiben 5,3 mm  6 x Zylinderschraube M5x16 6 x Fächerscheibe 5,3 mm Kühlkörper SMH41 ECOSTEP54 Bild 8.1: Montage Kühlkörper Technische Änderungen vorbehalten!

  • Seite 39: Anhang

    Benutzerhandbuch ECOSTEP®54 Anhang Ablaufdiagramme zur Steuerungsprogrammierung 9.1.1 Referenzfahrt Ablaufdiagramm Referenzfahrt für ECO54-Achse, Ausgangssituation nach Einschalten: control word = 0x0006, status word = 0x0031. Aus Gründen der Betriebssicherheit sollte jede Verfahrbewegung einer Achse von der Steuerung per Timeout überwacht werden. modes_of_operation = 0x06 einstellen Ref.-fahrt u.

  • Seite 40: Betriebsart 1 (Positioniermodus): Absolutpositionierung Direkt (Sofort Wirksam)

    Benutzerhandbuch ECOSTEP®54 9.1.2 Betriebsart 1 (Positioniermodus): Absolutpositionierung direkt (sofort wirksam) Ablaufdiagramm Positioniermode absolut direkt (1) nach Referenzieren für ECO54-Achse, Zustand: control word = 0x000F, status word = 0x8437 Aus Gründen der Betriebssicherheit sollte jede Verfahrbewegung einer Achse von der Steuerung per Timeout überwacht werden.

  • Seite 41: Betriebsart 1 (Positioniermodus): Absolutpositionierung Nach Setzen Steuerwort

    Benutzerhandbuch ECOSTEP®54 9.1.3 Betriebsart 1 (Positioniermodus): Absolutpositionierung nach Setzen Steuerwort Ablaufdiagramm Positioniermode absolut (1) nach Referenzieren für ECO54- Achse0, Zustand: control word = 0x000F, status word = 0x8437 Aus Gründen der Betriebssicherheit sollte jede Verfahrbewegung einer Achse von der Steuerung per Timeout überwacht werden.

  • Seite 42: Betriebsart 1 (Positioniermodus): Relativpositionierung

    Benutzerhandbuch ECOSTEP®54 9.1.4 Betriebsart 1 (Positioniermodus): Relativpositionierung Ablaufdiagramm Positioniermode relativ (1) nach Referenzieren für ECO54- Achse, Zustand: control word = 0x000F, status word = 0x8437 Aus Gründen der Betriebssicherheit sollte jede Verfahrbewegung einer Achse von der Steuerung per Timeout überwacht werden. Die für die Bewegung relevanten Parameter profile_velocity, profile_acceleration, profile_deceleration, quick_stop_deceleration und target_position lassen sich steuerungsseitig nicht beeinflussen, falls ein Mapping auf andere Reglerparameter (Analogeingang etc.) existiert! modes_of_operation = 0x01...

  • Seite 43: Betriebsart 3 (Geschwindigkeitsmodus)

    Benutzerhandbuch ECOSTEP®54 9.1.5 Betriebsart 3 (Geschwindigkeitsmodus) Ablaufdiagramm Geschwindigkeitsmode (3) für ECO54-Achse, Zustand: control word = 0x0006, status word = 0x0031 Aus Gründen der Betriebssicherheit sollte jede Verfahrbewegung einer Achse von der Steuerung per Timeout überwacht werden. Der für die Bewegung relevante Parameter target_velocity lässt sich steuerungsseitig nicht beeinflussen, falls ein Mapping auf andere Reglerparameter (Analogeingang etc.) existiert! target_velocity = 0x00000000 modes_of_operation = 0x03...

  • Seite 44: Datenprotokoll Der Rs232-Schnittstelle

    Benutzerhandbuch ECOSTEP®54 Datenprotokoll der RS232-Schnittstelle Die RS232-Kommunikation ist streng Master/Slave-orientiert. Nur der Host (Master) kann einen Datenverkehr auslösen, indem ein Datentelegramm an einen ECOSTEP®54 (Slave) gesendet wird. Das angesprochene Gerät sendet das empfangene Byte sofort zurück, d.h., jedes empfangene Byte wird zum nächsten Gerät im Netzwerk gesendet, um sicherzustellen, dass jeder Netzwerk- teilnehmer ein Host-Telegramm erhält.

  • Seite 45: Schreibzugriff (Datentransfer Vom Host Zum Slave)

    Benutzerhandbuch ECOSTEP®54 9.2.1 Schreibzugriff (Datentransfer vom Host zum Slave) Jeder Zugriff auf das Objektverzeichnis wird vom Slave auf Gültigkeit geprüft . Schreibzugriff e auf nicht existierende Objekte, auf Nur-Lese-Objekte, oder mit nicht korrespondierendem Dateifor- mat werden abgelehnt und mit einer entsprechenden Fehlermeldung beantwortet. Der Host sendet: Byte 0 Byte 1...
  • Seite 46 Benutzerhandbuch ECOSTEP®54 Der Slave antwortet: Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Index LSB Sub Index Daten LSB Reaktion des Slaves: 0x43 Bytes 4 − 7 enthalten einen 32-Bit-Wert 0x4B Bytes 4 und 5 enthalten einen 16-Bit-Wert 0x4F Byte 4 enthält einen 8-Bit-Wert 0x80...

  • Seite 47: Glossar

    Benutzerhandbuch ECOSTEP®54 Glossar Baudrate Maß für die Übertragungsgeschwindigkeit von Daten in seriellen Schnittstellen. Die Baudrate gibt die Zahl der möglichen Zustandsänderungen des übertrage- nen Signals pro Sekunde an (1 Baud = 1 Zustandsänderung/s). Die Baudrate kann kleiner als die Bitrate (mehrere Bit pro Signalzustand) oder größer als die Bitrate (ein Bit wird in mehreren Signalzuständen codiert) sein.

  • Seite 48: Verzeichnis Der Normen Und Richtlinien

    Benutzerhandbuch ECOSTEP®54 Verzeichnis der Normen und Richtlinien DIN EN 954-1: Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen – Teil 1: Allgemei- ne Gestaltungsleitsätze DIN EN 50170: Universelles Feldkommunikationssystem DIN EN 50178: Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln DIN EN 60 204: Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen – Teil 1: Allgemeine Anforderungen DIN EN 61 800-3: Drehzahlveränderbare elektrische Antriebe –...
