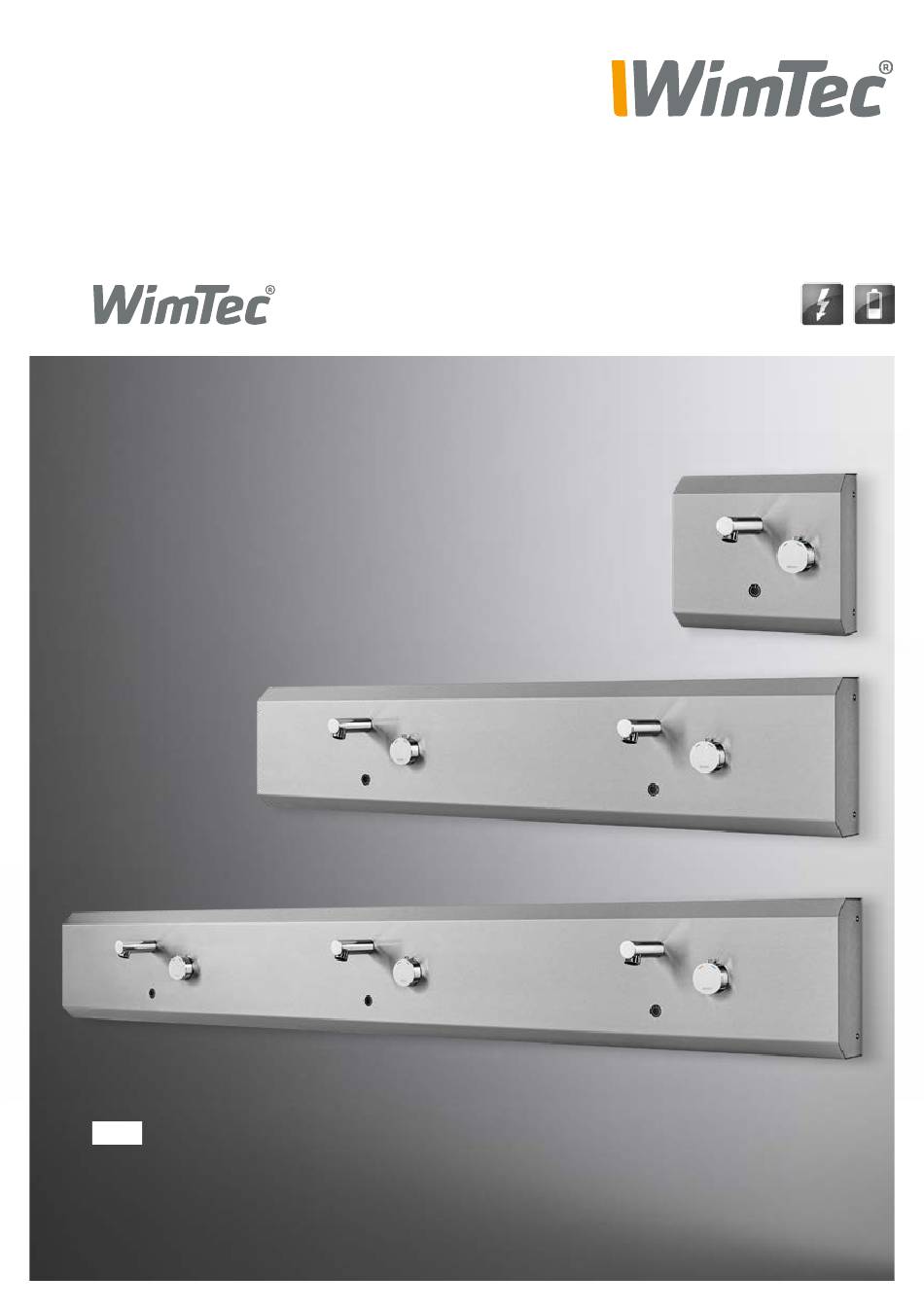

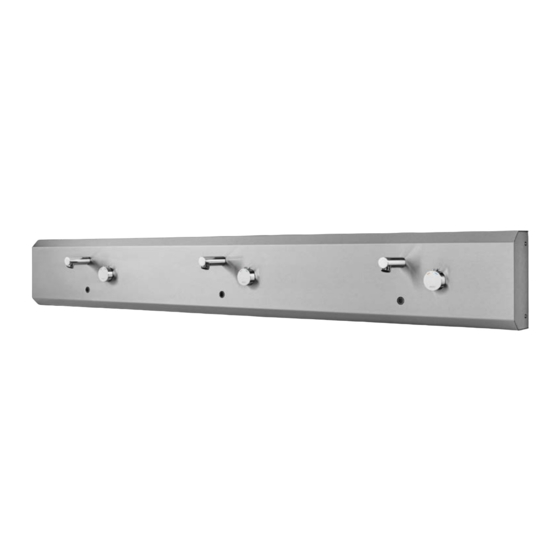

- Seite 1 PROOF RW Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Diese Anleitung ist gültig für folgende Wartezeit von 1 Minute einzuhalten, um eine Produkte: unbeabsichtigte Auslösung zu verhindern. WimTec PROOF RW - einfach 9V Art.Nr. 132 144 Für eine normgerechte thermische Desinfektion ist an den Abgabestellen eine Mindesttempe- WimTec PROOF RW - zweifach 9V ratur von 70 °C für mindestens 3 Minuten er-... -
Seite 3: Inhaltsverzeichnis
PROOF RW Inhalt Seite Technische Daten ...............4 Maße..................5 Grundkörper ................5 Wasseranschluss ................5 Legende ..................6 Armaturenhaube ...............6 Elektronikmodul .................6 Funktionseinstellung ..............7 Einstellregler ................7 Dip-Schalter ................7 Grundträger ................8 Montage ..................9 Bedienung | Funktionsbeschreibung ........13 Einschalt-Automatik ..............13 Abschalt-Automatik ..............14 Dauerlauf.................. -
Seite 4: Technische Daten
PROOF RW Technische Daten WimTec PROOF RW - 12 V: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: WimTec RW - einfach: max. 3,5 W WimTec RW - zweifach: max. 7 W WimTec RW - dreifach: max. 10,5 W... -
Seite 5: Maße
PROOF RW Maße Angaben in mm: PROOF RW - einfach: PROOF RW - zweifach: 1200/1400*/1600** 300/350*/ 600/700*/800** 300/350*/ 400** 400** 35° PROOF RW - dreifach: 1800/2100*/2400** 300/350*/ 600/700*/800** 600/700*/800** 300/350*/ 400** 400** Wasseranschluss: Unterputz-Zuleitung: Aufputz-Zuleitung: hinten links hinten rechts seitlich links oder rechts... -
Seite 6: Legende
PROOF RW Legende Armaturenhaube: Auslauf Thermostatgriff zur Temperaturregelung mit Taste zum Entriegeln der 38 °C Sicherheitssperre, Infrarot-Sensor mit Kontroll-LED Verbrühschutz mit 43 °C Temperatursperre Sensor für Reinigungsstopp (mechanisch entnehmbar, siehe Seite 21) Elektronikmodul 12 V | 9V: Anschluss Magnetventil Anschlussstecker für... -
Seite 7: Funktionseinstellung
PROOF RW Funktionseinstellung Einstellregler: Intervall-Regler Maximallaufzeit-Regler für die Freispül-Automatik, für den Sicherheitsspülstopp, 24 h voreingestellt 10 s voreingestellt (3 h bis 48 h einstellbar) (5 s bis 5 min einstellbar). Generell gilt: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. -
Seite 8: Grundträger
PROOF RW Grundträger Thermostate (2 bzw. 3 Stk.) Bohrlöcher für Grundträger Befestigung Sicherungsseil für Armaturenhaube Anschlussschläuche für Wandausläufe Anschluss WW (wahlweise links oder rechts) (2 bzw. 3 Stk.) Anschluss KW (wahlweise links oder rechts) Magnetventile (2 bzw. 3 Stk.) Montage: Berührungslose Auslösung:... -
Seite 9: Montage
PROOF RW Montage Unterputz-Zuleitung: Beigepackte Vorabsperrungen am Wandanschlussgewinde ACHTUNG! aufdichten und in die vorhandene Wandscheibe ein- Folgende Schritte unbe- schrauben, anschließend Vorabsperrungen schließen (bei dingt in beschriebener Aufputzmontage je nach baulichen Gegebenheiten). Reihenfolge ausführen! Allgemein: 2. ACHTUNG! Leitungen vorspülen und Absperrungen wieder schließen. - Seite 10 PROOF RW Montage 12 V ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! 12 V 230 V Wasserverrohrung zwischen den Vorabsperrungen und den Anschlüssen KW und WW herstellen. Kunststoff-Schutzkappen entfernen und die beiden offenen Anschlüsse mit beiliegenden Verschlussstopfen samt Dich- tungen verschließen.
- Seite 11 PROOF RW Montage Hinweis: Verbrühschutz mit 43 °C Temperatursperre mechanisch entnehmbar. s. Seite 21 9b. Bei 9 V batteriebetriebener Ausführung: Je ein Batteriemodul an jedes Elektronikmodul anschließen ACHTUNG! (auf Makierung achten) und das Batteriemodul in die Folgende Schritte unbe- Armaturenhaube legen.
- Seite 12 PROOF RW Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Position des Thermostatgriffes kontrollieren (Temperatur- sperrknopf zeigt senkrecht nach oben). Armaturenhaube aushängen und gerade von vorne auf den Grundträger aufstecken. Evtl. Thermostatgriffe beim Andrücken leicht bewegen. Armaturenhaube mittels beigepackter Schrauben (Inbus SW2,5) 4 x festschrauben (oben und unten, je eine Schrau- be links und rechts).
-
Seite 13: Bedienung | Funktionsbeschreibung
PROOF RW Funktionsbeschreibung Einschalt-Automatik: DIP Schalter 1 3 4 5 6 Für automatisches Einschalten der Armatur. Stellung „ON“ = Einschalt-Automatik aktiviert (voreingestellt). Stellung „OFF“= Einschalt-Automatik deaktiviert. Einschalt-Automatik aktiviert: Wasserfluss startet berührungslos, sobald der Benutzer vom Ansprechbereich der Infrarotsensorik erfasst wird. -
Seite 14: Abschalt-Automatik
PROOF RW Funktionsbeschreibung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Für automatisches Abschalten der Armatur beim Verlassen des Ansprechbereichs. Stellung „ON“ = Abschalt-Automatik aktiviert. Stellung „OFF“= Abschalt-Automatik deaktiviert (voreingestellt). Abschalt-Automatik aktiviert: Wasserfluss stoppt automatisch nach Verlassen des Ansprechbereichs nach Ablauf der... -
Seite 15: Dauerlauf
PROOF RW Funktionsbeschreibung Dauerlauf: DIP Schalter 3 2 3 4 5 6 Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden. Stellung „ON“ = Dauerlauf-Funktion aktiviert. Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt). Dauerlauf aktivieren: Das Infrarot-Sensorfenster sanft antippen und verweilen bis der Wasserfluss startet. -
Seite 16: Freispül-Automatik
PROOF RW Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Dient zum automatischen Freispülen der Wasserzuleitungen, um bei längerer Nichtbenutzung das Wachstum mikrobieller Erreger wie Legionellen zu hemmen und die Gesundheit der Nutzer zu schützen. Stellung „ON“ Freispül-Automatik aktiviert. -
Seite 17: Freispül-Dauer
PROOF RW Funktionsbeschreibung Freispül-Dauer: DIP Schalter 5 2 3 4 5 6 Es kann zwischen 2 vordefinierten Zeiten (10 s bzw. 20 s) für die Freispül-Dauer gewählt werden. Stellung „ON“ = Freispülzeit beträgt 20 s. Stellung „OFF“= Freispülzeit beträgt 10 s (voreingestellt). -
Seite 18: Reinigungsstopp
PROOF RW Funktionsbeschreibung Reinigungsstopp: Dient zum Deaktivieren der Armatur, um ein unbeabsichtigtes Auslösen beim Reinigen zu verhindern. Reinigungsstopp aktivieren: Magnetstift auf das Icon an der Oberseite der Armatur aufsetzen und warten, bis die Kontroll-LEDs 5-mal geblinkt haben. Während des Reinigungsstopps blinken die Kontroll-LEDs 2-mal alle 3 s. -
Seite 19: Led-Signale
PROOF RW LED Signale Infrarotsensor mit Kontroll-LED Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen alle 4 s Freispülung aktiv jede s Spülstopp aktiv... -
Seite 20: Fehlerbehebung
PROOF RW Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 18) Reinigungsstopp aktiviert Aktivierter Spülstopp Gegenstand im Ansprechbereich entfernen kein Wasser Wasserzuleitung/Eckventil überprüfen/öffnen Sichtfenster beschädigt Sichtfenster tauschen... -
Seite 21: Temperatursperre 43 °C Entnehmen
PROOF RW Temperatursperre 43 °C entnehmen Thermostatgriff auf 12 Uhr stellen. Seegering auf der Rückseite der Frontplatte mit Seegering- ACHTUNG! zange öffnen. Achtung: Thermostatgriff auf der Vorderseite Folgende Schritte unbe- festhalten! dingt in beschriebener Reihenfolge ausführen! Thermostatgriff abnehmen. Temperatursperre entnehmen. -
Seite 22: Demontage Zu Wartungszwecken
PROOF RW Demontage zu Wartungszwecken Nach Durchführung der Servicearbeiten die Armatur, laut Montageschritten ab Seite 11, wieder montieren. Im Servicefall oder bei gewünschter Änderung der Einstellungen oder Funktionen sind die folgenden Schritte einzuhalten. Reinigungsstopp aktivieren (siehe Seite 18). Schrauben der Seitenblenden links und rechts lösen und Blenden entfernen. - Seite 23 PROOF RW Magnetventil reinigen | tauschen Magnetventil abstecken. Anschlussverschraubung mit Gabelschlüssel SW 30 lösen und Magnetventil entnehmen. Neues Magnetventil einset- zen und am Elektronikmodul anstecken. Anschließend weitere Montage durchführen (siehe Seite 11). Schmutzsieb reinigen/tauschen Vorabsperrung schließen. Rückflussverhinderer abschrau- ben und Schmutzsieb heraus- nehmen und unter fließendem...
- Seite 24 PROOF RW Elektronikmodul tauschen Steckverbindungen bei neuem Gewünschte Funktionseinstel- Infrarot-Sensor, Reinigungsstopp- Elektronikmodul herstellen (auf lungen am Elektronikmodul Sensor, Magnetventil und Markierungen achten). vornehmen (siehe Seite 7). Spannungsversorgung vom Elektronikmodul abstecken. Anschließend weitere Montage durchführen (siehe Seite 11). Batterien tauschen Batteriemodul entnehmen.
- Seite 25 PROOF RW Infrarot-Sensor tauschen Infrarot-Sensor vom Elektronik- Sensor auf der Rückseite der Steckverbindung von modul abstecken. Frontblende mit Schrauben- Infrarot-Sensor und Elektronik- dreher SW 7 herausschrau- modul herstellen (auf Markie- ben, neuen Sensor einsetzen rungen achten). und die Schrauben handfest Anschließend weitere Montage...
-
Seite 26: Ersatzteile
PROOF RW Ersatzteile Nr. Bezeichnung Art.Nr.: Nr. Bezeichnung Art.Nr.: Schmutzsieb und Rückfluss- Batteriemodul 126 211 verhinderer (2 Stk.) 126 204 inkl. 6 Stk. 1,5 V Batterien Thermostat 125 993 Netzteil 5-fach 113 792 Magnetventil 125 542 Auslauf 90 mm verchromt... - Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
