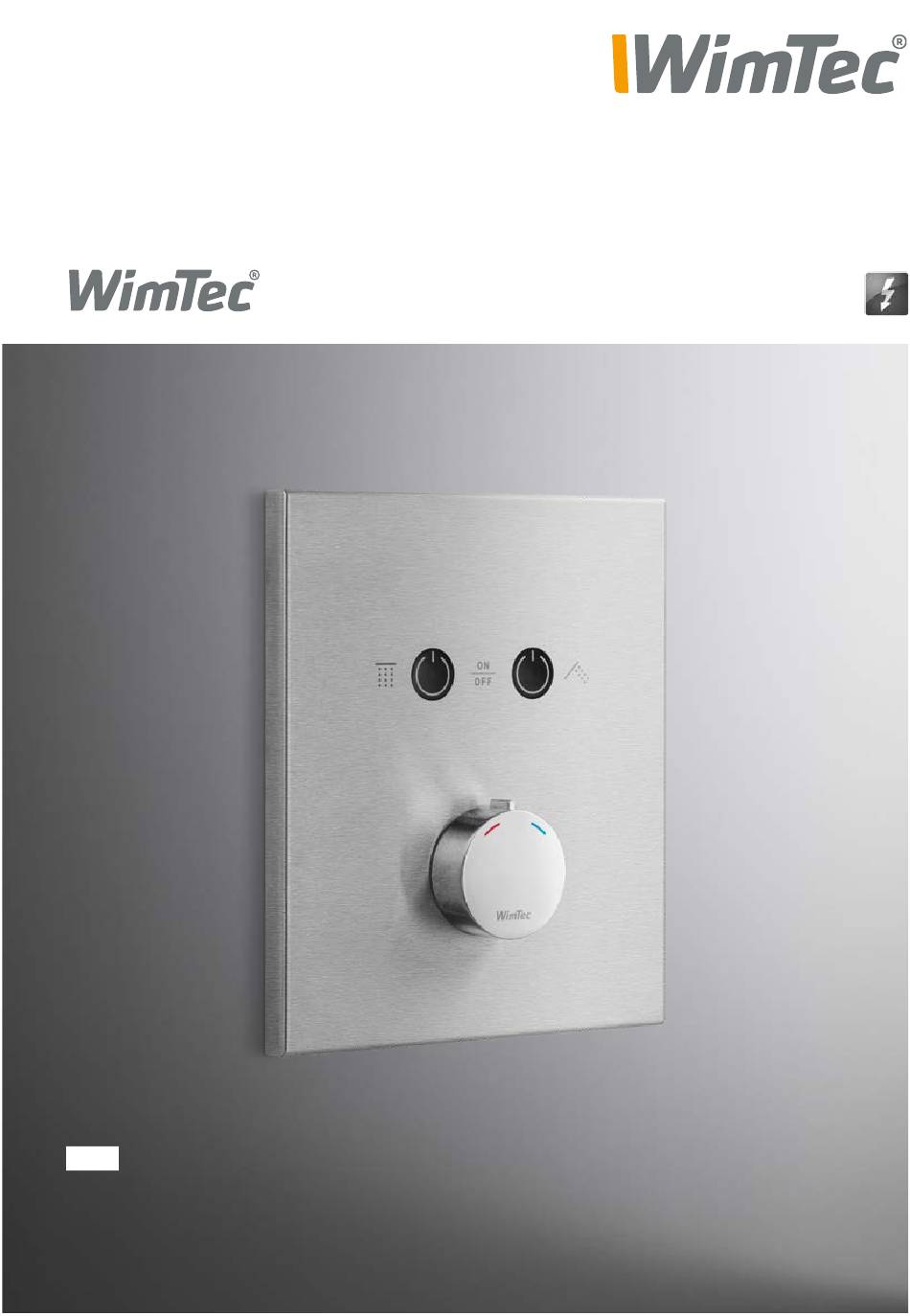

- Seite 1 PROOF S7 Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln nicht mit direktem Wasserstrahl, Hochdruckreiniger oder Dampfstrahlgeräten reinigen Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF S7 Duscharmatur: Edelstahl Art.Nr. 131 338 Chrom Art.Nr. 131 925 HPL Weiß... -
Seite 3: Inhaltsverzeichnis
PROOF S7 Inhalt Seite Allgemeine Hinweise ..............2 Technische Daten ..............4 Abmessungen ................5 Legende ..................6 Frontplatte ..................6 Elektronikmodul .................6 Funktionseinstellung ..............7 Einstellregler ................7 DIP-Schalter................7 Rohbauset ..................8 Montage ..................9 Bedienung | Funktionsbeschreibung ........12 Einschalten ................12 Ausschalten ................12 Reinigungsstopp ..............13 Abschalt-Automatik .............. -
Seite 4: Technische Daten
PROOF S7 Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Ansprechbereich: 30 cm bis 70 cm einstellbar Warmlauf: aktivierbar, für 30 s Maximallaufzeit: 10 s bis 20 min einstellbar Abschalt-Automatik: aktivierbar Freispül-Automatik:... -
Seite 5: Abmessungen
PROOF S7 Abmessungen Alle Maße in mm Rohbauset S7: Mauerwerk Abgang Kopfbrause R 1/2“ IG Fliese Putz Abgang 12 V= Handbrause R 1/2“ IG R 1/2“ IG R 1/2“ IG Dicht- manschette min. 95 max. 120 Montagehinweis: Für die einwandfreie Funktion bei aktivierter Abschalt-Automatik ist zu beachten, dass die Armatur unterhalb des Duschkopfes montiert ist und der Benutzer von der Infrarotsensorik erfasst wird. -
Seite 6: Legende

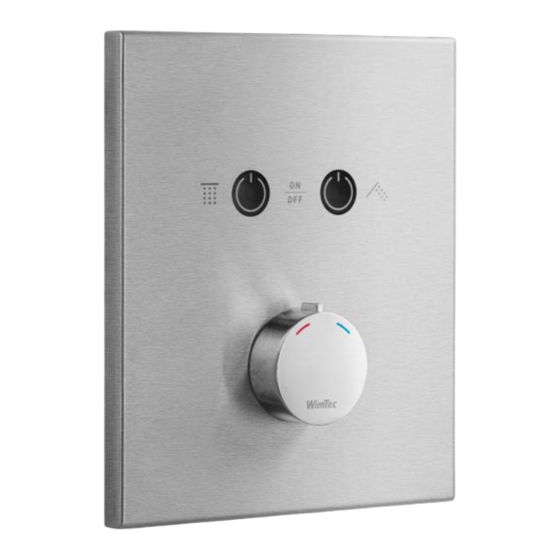

PROOF S7 Legende Frontplatte: Infrarot-Sensor zum Ein-/Ausschalten der Kopfbrause und zur Benutzererkennung (Ansprechbereich), Kontroll-LED Infrarot-Sensor zum Ein-/Ausschalten der Handbrause Thermostatgriff zur Temperaturregelung mit Taste zum Entriegeln der 38 °C Sicherheitssperre, Verbrühschutz mit 43 °C Temperatursperre (mechanisch entnehmbar, siehe Seite 20) -
Seite 7: Funktionseinstellung
PROOF S7 Funktionseinstellung Einstellregler: 1200 Intervall-Regler Maximallaufzeit-Regler Reichweiten-Regler für die Freispül-Automatik, für den Sicherheitsspülstopp, für den Ansprechbereich, 24 h voreingestellt 1 min voreingestellt 70 cm voreingestellt (3 h bis 48 h einstellbar). (10 s bis 20 min einstellbar). (30 cm bis 70 cm einstellbar). -
Seite 8: Rohbauset
PROOF S7 Rohbauset 12 V= Abgang Kopfbrause Abgang Handbrause Magnetventil für Kopfbrause Magnetventil für Handbrause Vorabsperrungen (bei Auslieferung geschlossen) Schmutzsieb und Rückflussverhinderer Thermostat... -
Seite 9: Montage
PROOF S7 Montage Rohbauschutz abnehmen. ACHTUNG! Vorstehenden Teil des Rohbaukastens fliesenbündig Folgende Schritte unbe- abschneiden. dingt in beschriebener Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. 4. Wasserzuleitung absperren. Beide Vorabsperrungen mit einem Inbus SW 4 öffnen. Hinweis: Druck- und Dichtheitsprüfung möglich! Bei gewünschter Druckprüfung Wasserzuleitung aufdrehen. - Seite 10 PROOF S7 Montage ≤ 1 Nm Adapter für Thermostat mit Inbus 2,5 montieren (Pfeil nach oben ausrichten). Blindstopfen mit Steckschlüssel SW 17 entfernen. O-Ring bei Magnetventilen mit Armaturenfett einstreichen und Magnetventile ≤ 1 Nm Anzugsmoment per Hand einschrauben. Achtung: Auf korrekte Positionen der Magnetventile achten, siehe Legende Seite 8.
- Seite 11 PROOF S7 Montage Gewünschte Funktionseinstellungen am Elektronikmodul vornehmen (siehe Seite 7). Steckverbindung von Infrarot-Sensor der Armaturen- ACHTUNG! Frontplatte mit Elektronikmodul herstellen (auf Markierun- Folgende Schritte unbe- gen achten) und Elektronikmodul seitlich oder oben im dingt in beschriebener UP-Kasten einlegen. Reihenfolge ausführen! Position des Thermostats und Thermostatknopfes kontrollie- ren - Pfeil und Absperrknopf zeigen senkrecht nach oben.
-
Seite 12: Bedienung | Funktionsbeschreibung
PROOF S7 Bedienung Einschalten: Sensortaste Wasserabgabestelle Durch Antippen des ON/OFF- wechseln Tasters wird der Wasserfluss Durch Antippen der anderen gestartet. Wasserabgabestelle wird diese aktiviert: Kopfbrause Handbrause Ausschalten: Sensortaste Sicherheitsspülstopp Abschalt-Automatik Durch erneutes Antippen Nach Ablauf der eingestellten (DIP 2 = ON, siehe Seite 14) des ON/OFF-Tasters wird Sicherheitsspülstoppzeit... -
Seite 13: Reinigungsstopp
PROOF S7 Bedienung Reinigungsstopp: Dient zum Deaktivieren der Armatur für ungestörtes Reinigen. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes unterhalb des Infrarot-Sensors. Nach 5-maligem Blinken der Kontroll-LED ist der Reinigungsstopp für 5 min aktiviert. Während des Reinigungsstopps blinkt die Kontroll-LED 2-mal alle 3 s (gelb). -
Seite 14: Funktionsbeschreibung
PROOF S7 Funktionsbeschreibung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Dient zum automatischen Stoppen des Wasserflusses sobald der Benut- zer den Ansprechbereich der Armatur verlässt. Stellung „ON“ = Abschalt-Automatik aktiviert. Stellung „OFF“ = Abschalt-Automatik deaktiviert (voreingestellt). Abschalt-Automatik: Sobald der Benutzer den Ansprechbereich verlässt und nach Ablauf der Nachlaufzeit (siehe Seite 17) wird der Wasserfluss automatisch gestoppt. -
Seite 15: Warmlauf
PROOF S7 Funktionsbeschreibung Warmlauf: DIP Schalter 3 2 3 4 5 6 Dient zum Freispülen der Warmwasserleitung über die Kopfbrause, ohne dass der Benutzer vor der Dusche im Ansprechbereich verweilen muss (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 14). -
Seite 16: Freispül-Automatik
PROOF S7 Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Dient zum automatischen Freispülen der Wasserzuleitungen über die Kopfbrause, um bei län- gerer Nichtbenutzung das Wachstum mikrobieller Erreger wie Legionellen zu hemmen und die Gesundheit der Nutzer zu schützen. -
Seite 17: Freispül-Dauer
PROOF S7 Funktionsbeschreibung Freispül-Dauer: DIP Schalter 5 2 3 4 5 6 Legt die Laufzeit der automatischen Freispülung fest. Stellung „ON“ = Freispül-Dauer beträgt 20 s. Stellung „OFF“ = Freispül-Dauer beträgt 10 s (voreingestellt). Nachlaufzeit: DIP Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefinierten Nachlaufzeiten (5 s bzw. -
Seite 18: Led Signale
PROOF S7 LED Signale Infrarotsensor mit Kontroll-LED Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen alle 4 s Freispülung aktiv jede s Spülstopp aktiv (bei aktivierter Abschalt-Automatik) -
Seite 19: Fehleranalyse
PROOF S7 Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 13) Reinigungsstopp aktiviert Wasserzuleitung und Vorabsperrungen kein Wasser überprüfen/öffnen Magnetventil verschmutzt Magnetventil reinigen oder tauschen oder defekt... -
Seite 20: Temperatursperre 43 °C Entnehmen
PROOF S7 Temperatursperre 43 °C entnehmen Thermostatgriff auf 12 Uhr stellen. Seegering auf der Rückseite der Frontplatte mit Seegering- ACHTUNG! zange öffnen. Achtung: Thermostatgriff auf der Vorderseite Folgende Schritte unbe- festhalten! dingt in beschriebener Reihenfolge ausführen! Thermostatgriff abnehmen. Temperatursperre entnehmen. -
Seite 21: Wartung/Service
PROOF S7 Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Stromversorgung trennen. Vorabsperrungen mit Inbus Frontplatte in umgekehrten SW 4 schließen. Montageschritten abmontieren (siehe Seite 11). Magnetventil reinigen | tauschen ≤ 1 Nm Infrarot-Sensor und Magnet- Magnetventil mit der Hand ge- Ventilfilter unter fließendem... - Seite 22 PROOF S7 Wartung | Service Rückflussverhinderer oder Vorfilter reinigen/tauschen Korbfilter herausnehmen und Rückflussverhinderer mit Vorfilter mit Steckschlüssel unter fließendem Wasser reini- Seegeringzange herausnehmen SW 10 lockern und vorsichtig gen oder ggf. tauschen. und ggf. tauschen. herausziehen. Anschließend Montage durch- führen (siehe Seite 11).
- Seite 23 PROOF S7 Wartung | Service Infrarot-Sensor tauschen HPL: Infrarot-Sensor vom Elektronik- Edelstahl/Chrom: Sensor auf der Rückseite der modul abstecken. Sensor auf der Rückseite der Frontplatte mit Schrauben- Frontplatte mit Schrauben- dreher SW 7 herausschrau- dreher herausschrauben und ben, neuen Sensor einsetzen neuen Sensor einsetzen.
-
Seite 24: Ersatzteile
PROOF S7 Ersatzteile: WimTec Rohbauset S7 Beschreibung Art.Nr. Magnetventil (1 Stk.) 128 833 Rückflussverhinderer und Vorfilter Set Kaltwasser 131 130 Thermostat komplett 131 154 Adapter für Thermostat 120 547 Rückflussverhinderer und Vorfilter Set Warmwasser 131 147 Schmutzfilter (1 Stk.) 119 770... -
Seite 25: Ersatzteile: Wimtec Proof S7
Ersatzteile: WimTec PROOF S7 Beschreibung Art.Nr. Montagerahmen 120 646 Frontplatte mit Thermostatgriff, Edelstahl 131 406 Frontplatte mit Thermostatgriff, Chrom 132 335 Frontplatte mit Thermostatgriff, HPL Weiß 134 025 Frontplatte mit Thermostatgriff, HPL Sonderdekor 132 342 Thermostatgriff 115 536 Sicherungsschraube 113 877... - Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
