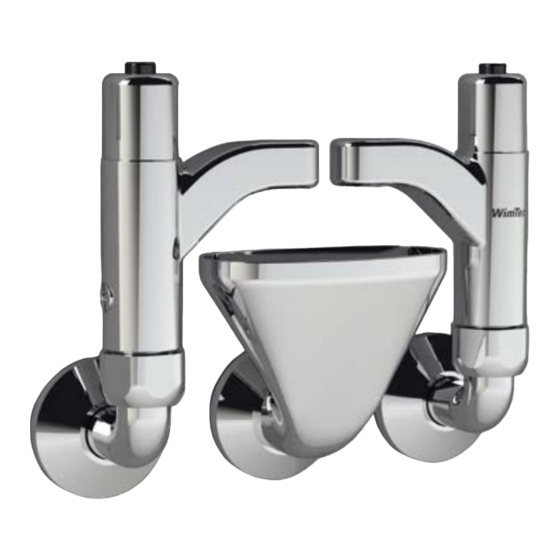

- Seite 1 PROOF SE Automatische Strang-Spüleinheit zur Aufputz- und Unterputz-Montage Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: Einzelstrang-Spüleinheit WimTec PROOF SE- einfach - 9 V Art.Nr.: 131 772 WimTec PROOF SE- einfach - 12 V Art.Nr.: 134 414 Doppelstrang-Spüleinheit WimTec PROOF SE- zweifach - 9 V Art.Nr.: 131 758... -
Seite 3: Inhaltsverzeichnis
PROOF SE Inhalt Seite Allgemeine Hinweise ................2 Technische Daten ................4 Legende ....................5 Maße ....................5 Einstellung der Funktionen ...............6 Montage ....................8 Aufputz-Montage ................8 Unterputz-Montage ..............10 Wartung | Service ................13 Batterie tauschen | Batteriekapazität prüfen ......13 Magnetventil reinigen | tauschen ..........14 Ersatzteile ...................16... -
Seite 4: Technische Daten
PROOF SE Technische Daten WimTec PROOF SE - 12 V: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W WimTec PROOF SE - 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22 Batterielebensdauer: ca. 2 Jahre Batterie sollte bei jährlicher Wartung... -
Seite 5: Legende
Magnetventil Spüleinheit Vorabsperrung Elektronikmodul Anschlusswinkel Sammeltrichter Maße in mm: Aufputz-Montage: WimTec PROOF SE - zweifach WimTec PROOF SE - einfach G 3/4“ AG G 3/4“ AG G 1/2“ AG G 1/2“ AG G 3/4“ AG G 3/4“ AG G 1/2“ AG Unterputz-Montage: min. -
Seite 6: Einstellung Der Funktionen
PROOF SE Einstellung der Funktionen - 9 V - 12 V WimTec PROOF SE WimTec PROOF SE Magnetventil Magnetventil-Stecker anschließen Einzelstrang-Spüleinheit – KW / WW Doppelstrang-Spüleinheit Spülintervall Dip-Nr. einstellen 24 h * Spülintervall 12 h 48 h Bei mehreren aktivierten DIP-Schaltern, wird das kürzeste Spülintervall verwendet. - Seite 7 PROOF SE Einstellung der Funktionen Taster für Funktionskontrolle: Durch Drücken wird eine automatische Spülung (Doppelstrang-Spüleinheit: Anschluss und danach Einzelstrang-Spüleinheit: Anschluss ) für die am Zeitregler eingestellte Spüldauer ausgelöst - Batterie OK. Kontroll-LED blinkt zur Überprüfung der Elektronik beim Einschalten der Spülung 1 x , beim Ausschalten 2 x Findet keine Spülung statt, reicht die Batteriekapazität...
-
Seite 8: Montage
PROOF SE Aufputz-Montage Wasserzuleitung und Vorabsperrungen schließen. Vorhandene Sammelsicherung demontieren. ACHTUNG! Sammeltrichter an den vorhandenen Abfluss anschließen. Folgende Schritte unbe- Auf freien Ablauf prüfen! dingt in beschriebener Reihenfolge ausführen! Anschlusswinkel aufdichten und in die vorhandenen Wand- scheiben einschrauben. Leitung/en spülen! Spülmodul/e auf Wandanschlusswinkel aufsetzen,... - Seite 9 PROOF SE Aufputz-Montage Batterieversion: Netzversion: ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Magnetventil-Kabel am Elektronikmodul anschließen (siehe Seite 6). a) Batterieversion: Batterie einsetzen, beachten! Achtung auf Kontroll-LED! 1 x aufblinken – OK! 10 x blinken - Batterie tauschen! (Siehe Seite 13) b) Netzversion: Elektronikmodul mit Spannungsversorgung verbinden.
-
Seite 10: Unterputz-Montage
PROOF SE Unterputz-Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Hauptabsperrung schließen. Im Lieferumfang enthaltene Wandanschlusswinkel und Ablauftrichter werden zur Unterputz-Montage nicht benötigt. Vorhandene Sammelsicherung demontieren. Leitung(en) spülen! Kondenswasserschutz über Wasseranschluss stülpen (Ausrichtung der Auffangschale nach oben!). - Seite 11 PROOF SE Unterputz-Montage a) Bei konisch dichtenden Anschlüssen: Spülmodul auf Wasseranschluss aufsetzen, Spüleinheit auf ACHTUNG! Sammeltrichter ausrichten und festschrauben. Folgende Schritte unbe- b) Bei flachdichtenden Anschlüssen: dingt in beschriebener Flachdichtung und Spülmodul auf Wasseranschluss Reihenfolge ausführen! aufsetzen, Spüleinheit auf Sammeltrichter ausrichten und festschrauben.
- Seite 12 PROOF SE Unterputz-Montage Batterieversion: Netzversion: a) Batterieversion: Batterie einsetzen, beachten! Achtung auf Kontroll-LED! 1 x aufblinken – OK! ACHTUNG! blinken - Batterie tauschen! (Siehe Seite 13) 10 x Folgende Schritte unbe- b) Netzversion: Kabel für Spannungsversorgung in das Rohbau- dingt in beschriebener set einziehen und mit dem Elektronikmodul verbinden.
-
Seite 13: Wartung | Service
PROOF SE Wartung | Service Batterie tauschen | Batteriekapazität prüfen Batterie OK! 10 x Batterie tauschen! Um die Batterie zu tauschen Batterie tauschen: oder die Batteriekapazität zu Batterie einsetzen, beachten! prüfen, diese aus der Elekro- nik entnehmen. Batteriekapazität prüfen: Vorhandene Batterie einsetzen,... -
Seite 14: Magnetventil Reinigen | Tauschen
PROOF SE Wartung | Service Magnetventil reinigen | tauschen ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Magnetventil-Kabel vom Elektronikmodul trennen. Vorabsperrungen mit einem Flachschraubendreher oder Inbus SW 4 schließen. Abdeckkappe abnehmen und Magnetventil ausschrauben. Ventilfilter unter fließendem Wasser reinigen (evt. - Seite 15 PROOF SE Wartung | Service Magnetventil reinigen | tauschen ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! O-Ring mit Armaturenfett einstreichen. Magnetventil wieder einschrauben (Achtung: ≤ 1 Nm Anzugsmoment!), Sammelsicherung ausrichten (Aufputz: siehe Seite 8, Unterputz: siehe Seite 10) und Vorabsperrungen wieder öffnen.
-
Seite 16: Ersatzteile
PROOF SE Ersatzteile Nr. Bezeichnung Art.Nr.: Abdeckkappe Magnetventil inkl. Kabelzugentlastung 132 359 Magnetventil 6 V 124 798 Grundkörper Spülmodul 132 366 Strahlregler 2l 132 373 Wandwinkel (1 Stk) 124 866 Ablauftrichter (2-fach) 124 828 Rosette für Ablauftrichter (1-fach und 2-fach) - Seite 20 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
