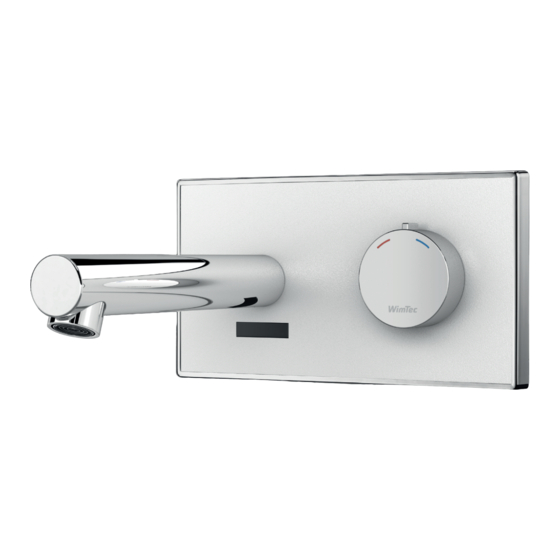

PROOF W7
Montage- und Bedienungsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WimTec PROOF W7

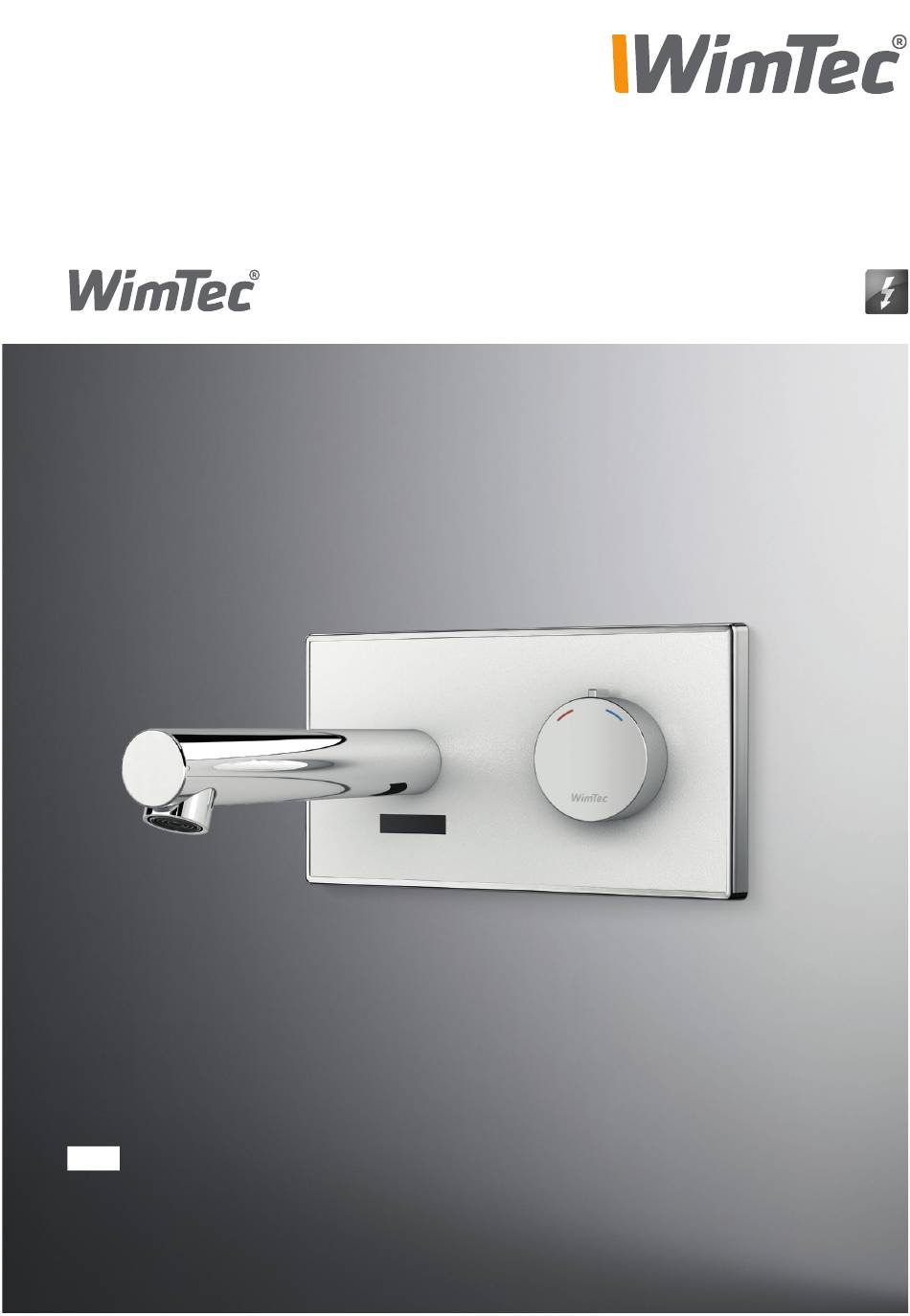

  • Seite 1 PROOF W7 Montage- und Bedienungsanleitung...
  • Seite 2: Allgemeine Hinweise

    PROOF W7 Allgemeine Hinweise Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF W7 - 12 V Ausladung 185 mm 135 145, 135 152 Ausladung 240 mm 135 169, 135 176 Lieferumfang: Frontplatte, Mischergriff, Auslauf, Montagerahmen mit integriertem Sensor, Elektronikmodul, Magnetstift und Befestigungsmaterial.
  • Seite 3: Inhaltsverzeichnis

    PROOF W7 Inhaltsverzeichnis Seite Pflegehinweise ................ 2 Technische Daten ..............4 Abmessungen ................5 Legende ..................6 Einstellung der Funktionen ............7 Einstellregler ................7 DIP-Schalter................7 Rohbauset ................. 8 Montage ................... 9 Frontplatte waagerecht ausrichten..........13 Bedienung | Funktionsbeschreibung ........14 Einschalten ................14...
  • Seite 4: Technische Daten

    PROOF W7 Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Ansprechbereich: 5 cm bis 45 cm einstellbar Maximallaufzeit: 1 min oder 10 min einstellbar Freispül-Automatik: aktivierbar, Spülintervall: nach 3 h bis 48 h Nichtbenutzung Spüldauer: 10 oder 20 s...
  • Seite 5: Abmessungen

    PROOF W7 Abmessungen Maße in mm: 185 oder 240 20° Fliese Mauerwerk Putz G 1/2" IG 12 V= Mitte Wandauslauf G 1/2" IG auf Mitte Rohbauset min.80 max. 100 Montage: Mitte Auslauf auf Mitte Rohbauset Ansprechbereich 47 mm 5 - 45 cm einstellbar...
  • Seite 6: Legende

    PROOF W7 Legende Frontplatte: Infrarot-Sensor zur Benutzererkennung (Ansprechbereich) mit Kontroll-LED Mischergriff zur Temperaturregelung Elektronikmodul: Anschluss Magnetventil MW Anschluss Infrarot-Sensor Anschluss 12 V Spannungsversorgung DIP-Schalter zum Einstellen der Funktionen Status-LED Intervall-Regler Zeit-Regler Reichweiten-Regler Infrarot-Sensor mit Kontroll-LED 1 2 3 4 5 6...
  • Seite 7: Einstellung Der Funktionen

    PROOF W7 Einstellung der Funktionen Einstellregler: Zeit-Regler Intervall-Regler Reichweiten-Regler für die Freispül-Automatik, für den Sicherheitsspülstopp, für den Ansprechbereich 24 h voreingestellt 1 min voreingestellt (25 cm voreingestellt, (3 h bis 48 h einstellbar). (10 s bis 10 min einstellbar). 5 cm bis 45 cm einstellbar).
  • Seite 8: Rohbauset

    PROOF W7 Rohbauset Legende 12 V= Wandauslauf Magnetventil Netzteil nicht im Rohbauset oder Schutz- Absperrventile bereichen anbringen. (bei Auslieferung geschlossen) Schmutzsiebe und Rückflussverhinderer Mischer Fixierschraube für Wandauslauf Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge. Netzteil 1-fach Art.Nr. 117 899, Netzteil 5-fach Art.Nr. 113 792.
  • Seite 9: Montage

    PROOF W7 Montage Wasserzuleitung absperren. ACHTUNG! Rohbauschutz entfernen. Folgende Schritte unbe- dingt in beschriebener Vorstehenden Teil des Rohbaukastens fliesenbündig Reihenfolge ausführen! abschneiden. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Beide Befestigungsclips mit einem Schraubendreher heraus- schrauben, bis diese fliesenbündig abschliessen.
  • Seite 10 PROOF W7 Montage Fixierschraube (Inbus SW 4) des Auslaufes entfernen. 8. Messing-Auslaufrohr in die vorgesehene Öffnung einsetzen ACHTUNG! und beigelegte Edelstahlhalterung auf Rohr aufschieben. Folgende Schritte unbe- dingt in beschriebener Auslaufrohr mit Fixierschraube (Inbus SW 4) befestigen. Reihenfolge ausführen! Anschlusskabel (Kabeltyp: 2 x 0,5 - 1,5 mm ) in das Rohbauset einziehen und am Netzteil (Art.Nr.
  • Seite 11 PROOF W7 Montage Magnetventil am Elektronikmodul anstecken. ACHTUNG! 14. Infrarot-Sensor an die Elektronik anschließen Folgende Schritte unbe- (auf Markierung achten). dingt in beschriebener Reihenfolge ausführen! Elektronikmodul in das Rohbauset einschieben. Beide Vorabsperrungen mit einem Schraubendreher öffnen. Mischerwelle und Mischergriff in Mittelstellung bringen -...
  • Seite 12 PROOF W7 Montage 9 19 > Klick < Seite 13 HPL-Frontplatte von vorne mit leichtem Druck aufsetzen (Klick-System). ACHTUNG! Folgende Schritte unbe- Kontrolle, ob Frontplatte waagerecht montiert ist. dingt in beschriebener Gegebenenfalls wie auf Seite 13 beschrieben korrigieren. Reihenfolge ausführen! Distanzring über Auslaufrohr zur Frontplatte führen und...
  • Seite 13: Frontplatte Waagerecht Ausrichten

    PROOF W7 Frontplatte waagerecht ausrichten Wurmschraube an der Unterseite des Chrom-Auslauf Befestigungsclip: öffnen und Auslauf abnehmen. Danach Frontplatte vor- Kann nach allen Richtungen sichtig mit Schraubendreher abheben (Klick-System). gedreht in die Führung eingesetzt werden. Befestigungsclip mit Schraubendreher herausschrauben. Nase zeigt nach unten Nase mittig Befestigungsclip um 180°...
  • Seite 14: Bedienung | Funktionsbeschreibung

    PROOF W7 Bedienung Einschalten: Automatisch Sobald sich der Benutzer im Ansprechbereich befin- det, startet der Wasserfluss automatisch. Ausschalten: Sicherheitsspülstopp Abschalt-Automatik Nach Ablauf der eingestellten Nach dem Verlassen des Maximallaufzeit (siehe Seite 7) Ansprechbereichs und nach schaltet die Armatur ab. Ablauf der Nachlaufzeit (siehe Seite 18) schaltet die Armatur automatisch ab.
  • Seite 15: Reinigungsstopp

    PROOF W7 Funktionsbeschreibung Reinigungsstopp: DIP Schalter 2 3 4 5 6 Dient zum Deaktivieren der Armatur für ungestörtes Reinigen. Stellung „ON“ = Reinigungsstopp-Funktion aktiviert (voreingestellt). Stellung „OFF“= Reinigungsstopp-Funktion deaktiviert. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an die rechte Hälfte des Infrarot-Sensors.
  • Seite 16: Dauerlauf

    PROOF W7 Funktionsbeschreibung Dauerlauf: DIP Schalter 3 2 3 4 5 6 Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden. Stellung „ON“ = Dauerlauf-Funktion aktiviert. Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt). Dauerlauf aktivieren: Den Infrarot-Sensor in der rechten Hälfte sanft antippen und verweilen bis der Wasserfluss startet.
  • Seite 17: Freispül-Automatik

    PROOF W7 Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Dient zum Freispülen der Wasserzuleitungen, um Stagnationswasser bei längerer Nichtbenutzung zu vermeiden. Stellung „ON“ = Freispül-Automatik aktiviert. Stellung „OFF“= Freispül-Automatik deaktiviert (voreingestellt). Spülintervall Gibt die Zeit zwischen letzter Benutzung und automatischer Freispülung an.
  • Seite 18: Freispül-Dauer

    PROOF W7 Funktionsbeschreibung Freispül-Dauer: DIP Schalter 5 2 3 4 5 6 Es kann zwischen 2 vordefinierten Zeiten (10 s bzw. 20 s) für die Freispül-Dauer gewählt werden. Stellung „ON“ = Die Freispülzeit beträgt 20 s. Stellung „OFF“= Die Freispülzeit beträgt 10 s (voreingestellt).
  • Seite 19: Led-Signale

    PROOF W7 LED-Signale Infrarotsensor mit Kontroll-LED Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen alle 4 s Freispülung aktiv jede s Spülstopp aktiv...
  • Seite 20: Fehleranalyse

    PROOF W7 Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 14) Reinigungsstopp aktiviert Aktivierter Spülstopp Gegenstand im Ansprechbereich entfernen kein Wasser Wasserzuleitung/Eckventil überprüfen/öffnen Sichtfenster beschädigt Sichtfenster tauschen...
  • Seite 21: Wartung, Service

    PROOF W7 Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Stromversorgung trennen Vorabsperrungen schließen. und ggf. Wasserzuleitung absperren. Frontplatte in umgekehrten Montageschritten abmontieren (siehe Seite 11). Magnetventil reinigen | tauschen max. 1 Nm Infrarot-Sensor und Magnet- Magnetventil mit der Hand ge- Ventilfilter unter fließendem...
  • Seite 22 PROOF W7 Wartung | Service Elektronikmodul tauschen Steckverbindungen bei neuem Gewünschte Funktions- und Spannungsversorgung trennen. Elektronikmodul herstellen (auf Adresseinstellungen am Elekt- Infrarot-Sensor, Magnetventil(e), Markierungen achten) (siehe ronikmodul vornehmen (siehe Spannungsversorgung und ggf. Bus-Kabel vom Elektronikmodul Seite 10). Seite 7). abstecken.
  • Seite 23 PROOF W7 Wartung | Service Infrarot-Sensor tauschen Infrarot-Sensor vom Elektronik- Den gelben Sicherungsclip Alten Sensor aus der Halterung modul abstecken. abziehen. nehmen und gegen neuen Sensor tauschen. Den Gelben Sicherungsclip in die dafür vorgesehene Führung einsetzen und nach unten drücken bis er einrastet.
  • Seite 24: Ersatzteile

    PROOF W7 Ersatzteile Art. Nr.: Bezeichnung 136 272 Frontplatte HPL weiß 136 289 Frontplatte HPL Sonderdekor 115 536 Mischergriff 113 273 Kunststoff-Distanzring 119 756 Auslauf 240 mm verchromt inkl. Auslaufrohr innen 113 259 Auslauf 185 mm verchromt inkl. Auslaufrohr innen 108 637 Strahlregler inkl.
  • Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
