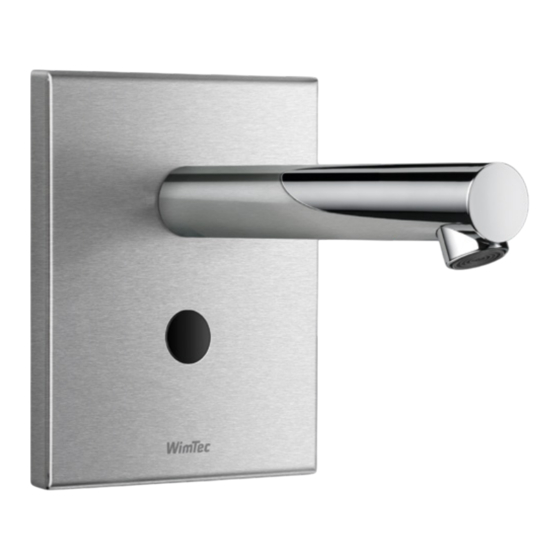

WimTec PROOF W5 HyPlus Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PROOF W5 HyPlus:
- Montage- und bedienungsanleitung (24 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für WimTec PROOF W5 HyPlus
Inhaltszusammenfassung für WimTec PROOF W5 HyPlus

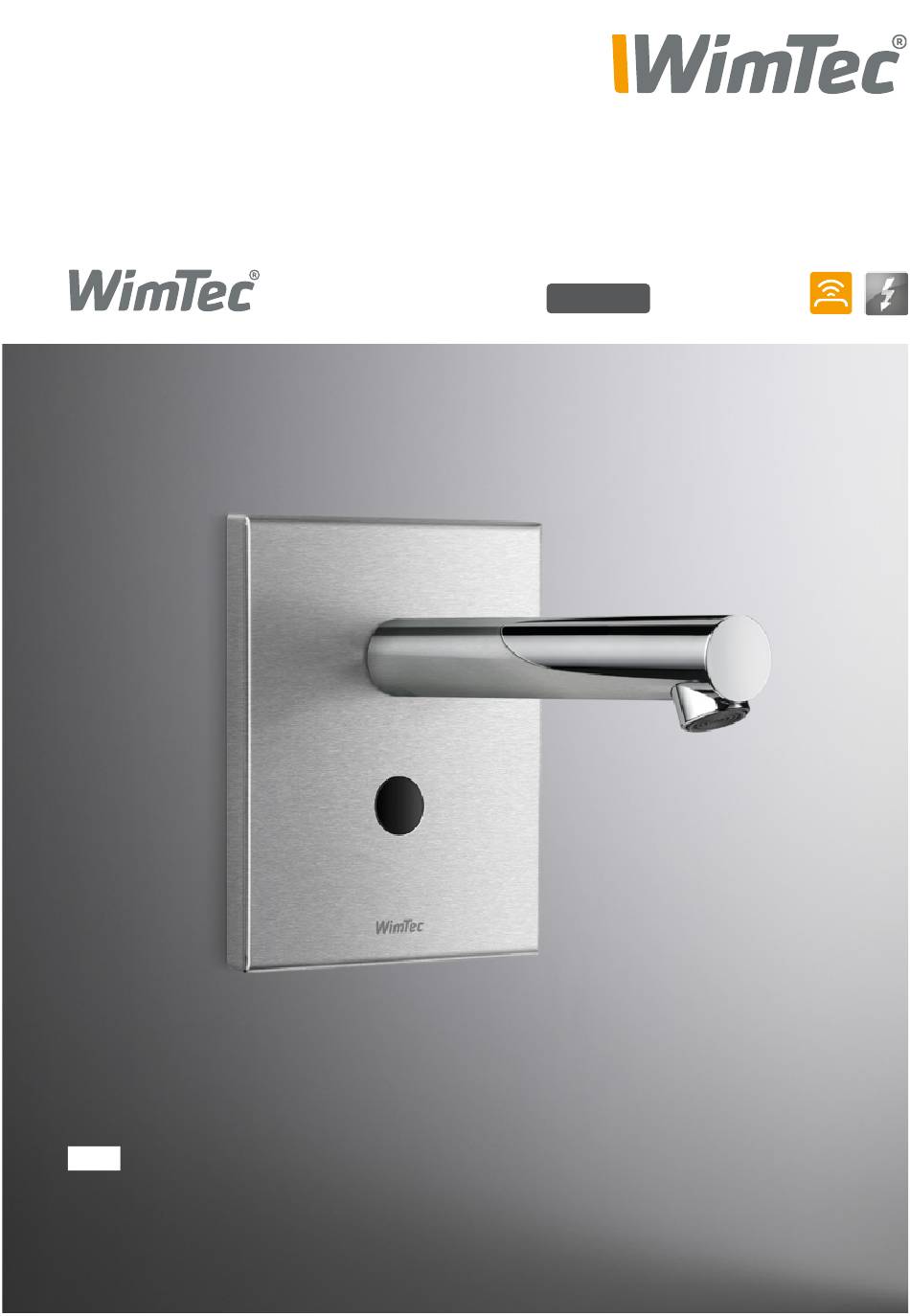

- Seite 1 PROOF W5 HyPlus Montage- und Bedienungsanleitung...
- Seite 2 PROOF W5 HyPlus Allgemeine Hinweise Gratulation zum Kauf Ihrer Wandarmatur WimTec PROOF W5. Damit Sie jahrelang Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen...
- Seite 3 Legende ..................6 Frontplatte ................. 6 Elektronikmodul ................. 6 Einstellung der Funktionen ............7 Einstellregler ................7 DIP-Schalter ................7 WimTec REMOTE Infrarot-Tablet ..........8 Bus-System ................9 Rohbauset ................10 Montage .................. 11 Bedienung | Funktionsbeschreibung ........14 Einschalten ................14 Ausschalten................
- Seite 4 PROOF W5 HyPlus Technische Daten WimTec PROOF W5 - 12 V HyPlus Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Intelligente Freispül-Automatik: aktivierbar, Spülintervall: 0,5 h bis 24 h bei unzureichender Nutzung Bedarfsgerechte Mindestspüldauer: 10 s bis 180 s 864 l/Tag max.
- Seite 5 Achtung: Netzteil nicht im Rohbauset oder Rohbauset eventuellen Schutzbereichen anbringen. min. 12 cm Netzteil 1-fach Art.Nr. 117 899 Netzteil 5-fach Art.Nr. 113 792 Leitung für WimTec Bus-System: 2 x 1,5 mm2, LIYCY, YSLCY-OZ oder ähnliche Kabel, max. 1000 m Gesamt-Kabellänge...
- Seite 6 PROOF W5 HyPlus Legende Frontplatte: Infrarot-Sensor zur Benutzererkennung (Ansprechbereich) mit Kontroll-LED Elektronikmodul: Anschluss Magnetventil MW Anschluss Infrarot-Sensor Anschluss 12 V Spannungsversorgung Bus-Anschluss für schaltbare Sonderfunktionen Adress-Potentiometer DIP-Schalter zum Einstellen der Funktionen Status-LED Intervall-Regler Zeit-Regler 1 2 3 4 5 6 1 2 3 4 5 6 Reichweiten-Regler Infrarot-Sensor mit Kontroll-LED...
- Seite 7 (10 s bis 180 s einstellbar). (1 cm bis 30 cm einstellbar). Generell gilt: Hinweis: Gegen den Uhrzeigersinn Mit dem WimTec REMOTE Infrarot-Tablet zum Reduzieren. Im Uhr- können alle Einstellungen wertgenau und zeigersinn zum Erhöhen. stufenlos angepasst werden (siehe Seite 8).
- Seite 8 PROOF W5 HyPlus WimTec REMOTE Infrarot-Tablet Armaturen-Einstellungen Mit dem Infrarot-Tablet WimTec REMOTE können Einstellungen Gerätebezeichnung: individuell definierbar ohne Öffnen der Armatur vorge- PIN-Code Schutz: aktivierbar nommen werden. Bei Ände- rungen mit dem Tablet werden Freispül-Automatik: aktivierbar die Werte der Einstellregler und - Spülintervall:...
- Seite 9 PROOF W5 HyPlus Bus-System (nur bei 12 V Produktausführung) Armaturen-Adressierung: Schlüssel- WimTec CONTROL Armaturen Adress- schalter (max. 10 möglich) Potentiometer Achtung: Es können pro Adresse (0-9) max. 10 Armaturen zugewiesen werden. Daraus ergibt sich, dass max. 100 Armaturen über C1: zB Funktion Reinigungsstopp C2: zB Funktion Therm.
- Seite 10 PROOF W5 HyPlus Rohbauset 12 V= Eingang kaltes bzw. vorgemischtes Wasser Wandauslauf Magnetventil Schmutzsieb und Rückflussverhinderer Absperrventil, bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Schutzbereichen anbringen!
- Seite 11 PROOF W5 HyPlus Montage Rohbauschutz abnehmen. ACHTUNG! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Folgende Schritte unbe- dingt in beschriebener Schmutzsieb entfernen. Reihenfolge ausführen! 4. Vorabsperrung öffnen, Vorspülung durchführen und Vorabsperrung wieder schließen. Schmutzsieb wieder einsetzen. Wasserzuleitung absperren. Schutzkappe entfernen.
- Seite 12 PROOF W5 HyPlus Montage Montagerahmen mit den 4 beiliegenden Schrauben befestigen. ACHTUNG! Messing-Auslaufrohr in die vorgesehene Öffnung einsetzen Folgende Schritte unbe- und Auslaufrohr mit beigelegter Edelstahlhalterung und dingt in beschriebener Fixierschraube (Inbus SW 4) befestigen. Reihenfolge ausführen! Steckverbindung von Infrarot-Sensor Magnetventil anschließen.
- Seite 13 PROOF W5 HyPlus Montage Vorabsperrung öffnen. ACHTUNG! Frontplatte aufsetzen (auf Kabelführung achten!) und Folgende Schritte unbe- Distanzring über Auslaufrohr zur Frontplatte führen. dingt in beschriebener Reihenfolge ausführen! Frontplatte mit Sicherungsschraube fixieren. Chrom-Auslauf auf das Auslaufrohr schieben und von unten mit Wurmschraube (Inbus SW 3) befestigen. Wasserzuleitung öffnen.
- Seite 14 PROOF W5 HyPlus Funktionsbeschreibung Einschalten Automatisch Sobald sich der Benutzer im Ansprechbereich befindet, startet der Wasserfluss auto- matisch. Ausschalten Abschalt-Automatik Sicherheitsspülstopp Nach dem Verlassen des Nach Ablauf der eingestellten Ansprechbereichs und nach Maximallaufzeit (siehe Ablauf der Nachlaufzeit Seite 18) schaltet die (siehe Seite 18) schaltet die Armatur ab.
- Seite 15 PROOF W5 HyPlus Funktionsbeschreibung Reinigungsstopp: DIP-Schalter 2 2 3 4 5 6 Dient zum Deaktivieren der Armatur für ungestörtes Reinigen. Stellung „ON“ = Reinigungsstopp-Funktion aktiviert (voreingestellt). Stellung „OFF“= Reinigungsstopp-Funktion deaktiviert. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes unterhalb des Infrarot-Sensors. Nach 5-maligem Blinken der Kontroll-LED ist der Reinigungsstopp für 5 min aktiviert.
- Seite 16 PROOF W5 HyPlus Funktionsbeschreibung Dauerlauf: DIP-Schalter 3 2 3 4 5 6 Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden. Stellung „ON“ = Dauerlauf-Funktion aktiviert. Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt). Dauerlauf aktivieren: Das Infrarot-Sensorfenster in der rechten Hälfte sanft antippen und verweilen bis der Wasserfluss startet.
- Seite 17 Gibt die Mindestspülzeit im eingestellten Spülin- Nutzung der Armatur tervall an. Einstellbar von 10 bis 180 s Freispül-Automatik (Spülintervall und Mindestspüldauer einstellbar) über den Zeit-Regler (siehe Seite 7). Mit WimTec REMOTE einstellbar von 10 s bis 10 min. Spülintervall Spülintervall Spülintervall...
- Seite 18 PROOF W5 HyPlus Funktionsbeschreibung Maximallaufzeit: DIP-Schalter 5 3 4 5 6 Legt die maximale Laufzeit bis zum Sicherheitsspülstopp und die Dauerlaufzeit fest. Stellung „ON“ = Die Maximallaufzeit und Dauerlauf betragen 10 min. Stellung „OFF“= Die Maximallaufzeit und Dauerlauf betragen 1 min (voreingestellt). Nachlaufzeit: DIP-Schalter 6 3 4 5 6...
- Seite 19 Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen Magnetventil wird geöffnet (bei Einstellungen mittels WimTec REMOTE) Magnetventil wird geschlossen (bei Einstellungen mittels WimTec REMOTE) alle 4 s Freispülung aktiv jede s Spülstopp aktiv...
- Seite 20 PROOF W5 HyPlus Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 15) Reinigungsstopp aktiviert Aktivierter Spülstopp Gegenstand im Ansprechbereich entfernen kein Wasser Wasserzuleitung/Eckventil überprüfen/öffnen Sichtfenster beschädigt Sichtfenster tauschen Magnetventil verschmutzt Magnetventil reinigen oder tauschen oder defekt...
- Seite 21 PROOF W5 HyPlus Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Stromversorgung trennen. Vorabsperrung schließen. Frontplatte in umgekehrten Montageschritten abmontieren (siehe Seite 13). Magnetventil reinigen | tauschen ≤ 1 Nm Infrarot-Sensor und Magnet- Magnetventil mit der Hand ge- Ventilfilter unter fließendem ventil abstecken.
- Seite 22 PROOF W5 HyPlus Wartung | Service Schmutzsieb reinigen/tauschen Schmutzsieb-Abdeckung mit Schmutzsieb herausnehmen Steckschlüssel SW 10 lockern und unter fließendem Wasser reinigen oder ggf. tauschen. und vorsichtig herausziehen. Anschließend Montage durch- führen (siehe Seite 13). Elektronikmodul tauschen Steckverbindungen bei neuem Gewünschte Funktionseinstel- Infrarot-Sensor, Magnetventil Elektronikmodul herstellen (auf lungen am Elektronikmodul...
- Seite 23 PROOF W5 HyPlus Wartung | Service Infrarot-Sensor tauschen Infrarot-Sensor tauschen Infrarot-Sensor vom Elektronik- Edelstahl/Chrom: HPL: modul abstecken. Sensor auf der Rückseite der Sensor auf der Rückseite der Frontplatte mit Schrauben- Frontplatte mit Schrauben- dreher SW 7 herausschrauben dreher herausschrauben und und neuen Sensor einsetzen.
- Seite 24 PROOF W5 HyPlus Ersatzteile Beschreibung Art.Nr. Beschreibung Art.Nr. Rohbauset komplett 121 803 Frontplatte, Edelstahl 123 586 Auslaufrohr innen 129 199 Frontplatte, Chrom 123 593 inkl. O-Ringe Frontplatte, HPL Weiß 134 094 Magnetventil 231 205 Frontplatte, HPL Sonderdekor 134 100 Schmutzsieb 119 770 Kunststoff Distanzring 113 273...
- Seite 28 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
