PROOF W6
Montage
12
15

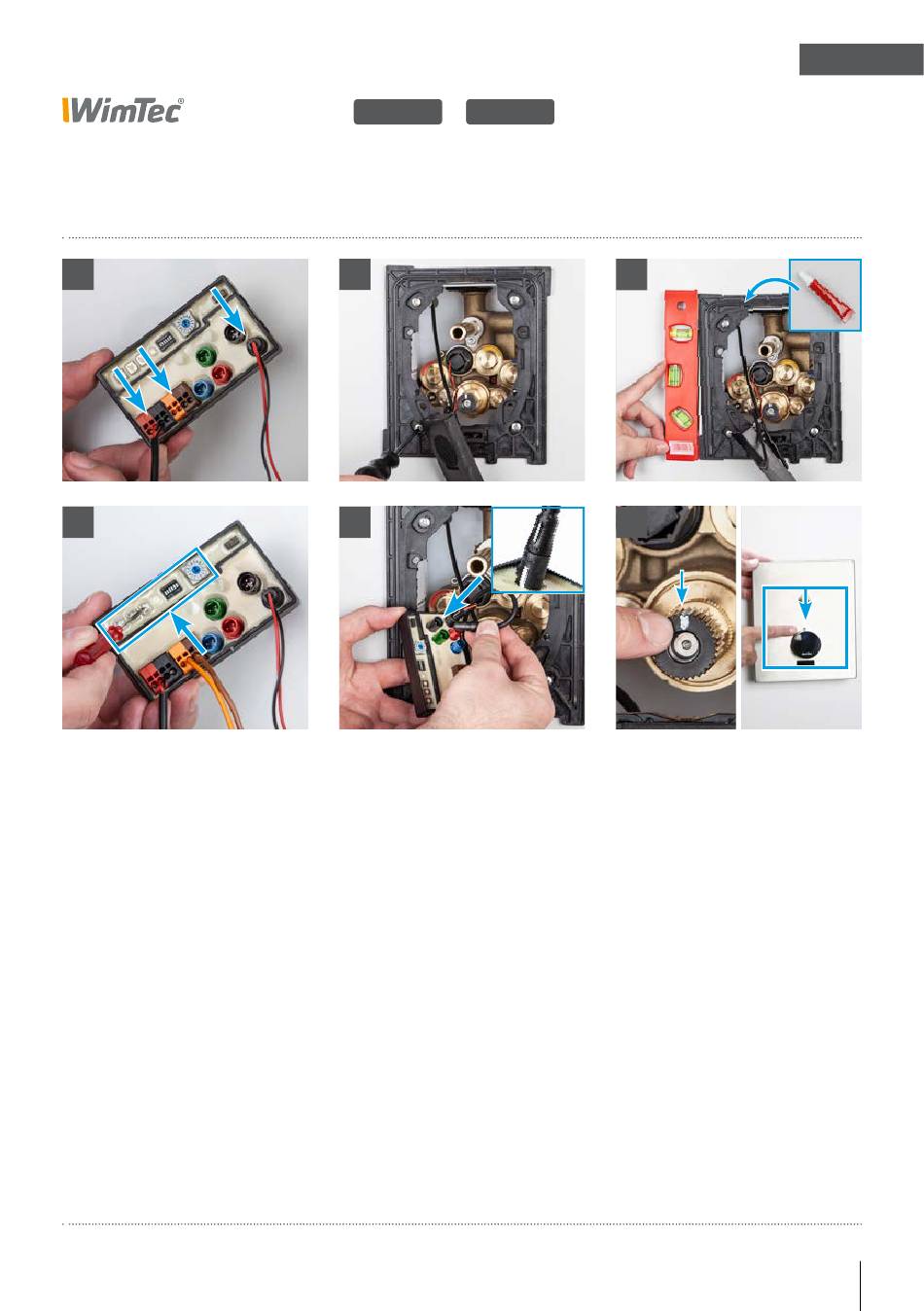

12.
Spannungsversorgung (+/- Polung beachten) am Elektronikmodul anschließen.
Magnetventil(e) anschließen
Spannungsversorgung einschalten (Sicherheitsschließimpuls der Magnetventile erfolgt).
Ggf. Bussteuerleitung am Elektronikmodul anschließen (siehe Seite 9).
13.
Montagerahmen mit 4 beiliegenden Schrauben befestigen (M5 x 40 mm).
14.
Montagerahmen exakt ausrichten und Schrauben festziehen. Beim Festziehen der
Schrauben darauf achten, dass sich der Montagerahmen nicht verformt. Beigelegtes
Spezialfett an der Dichtung vorne auftragen.
15.
Gewünschte Funktions- und Adress-Einstellungen am Elektronikmodul vornehmen
(siehe Seite 7 bzw. Seite 9).
16.
Steckverbindung von Infrarot-Sensor der Armaturen-Frontplatte mit Elektronikmodul
herstellen (auf Markierungen achten) und Elektronikmodul seitlich oder oben im UP-
Kasten einlegen.
17.
Thermostatposition kontrollieren - Pfeil zeigt nach oben.
Position des Thermostatknopfes kontrollieren - Absperrknopf zeigt senkrecht nach oben.
HyPlus
HyPlus
|
13
16
(siehe Legende Seite 6 bzw. Seite 10)
PRO
14
17
. Anschließend
