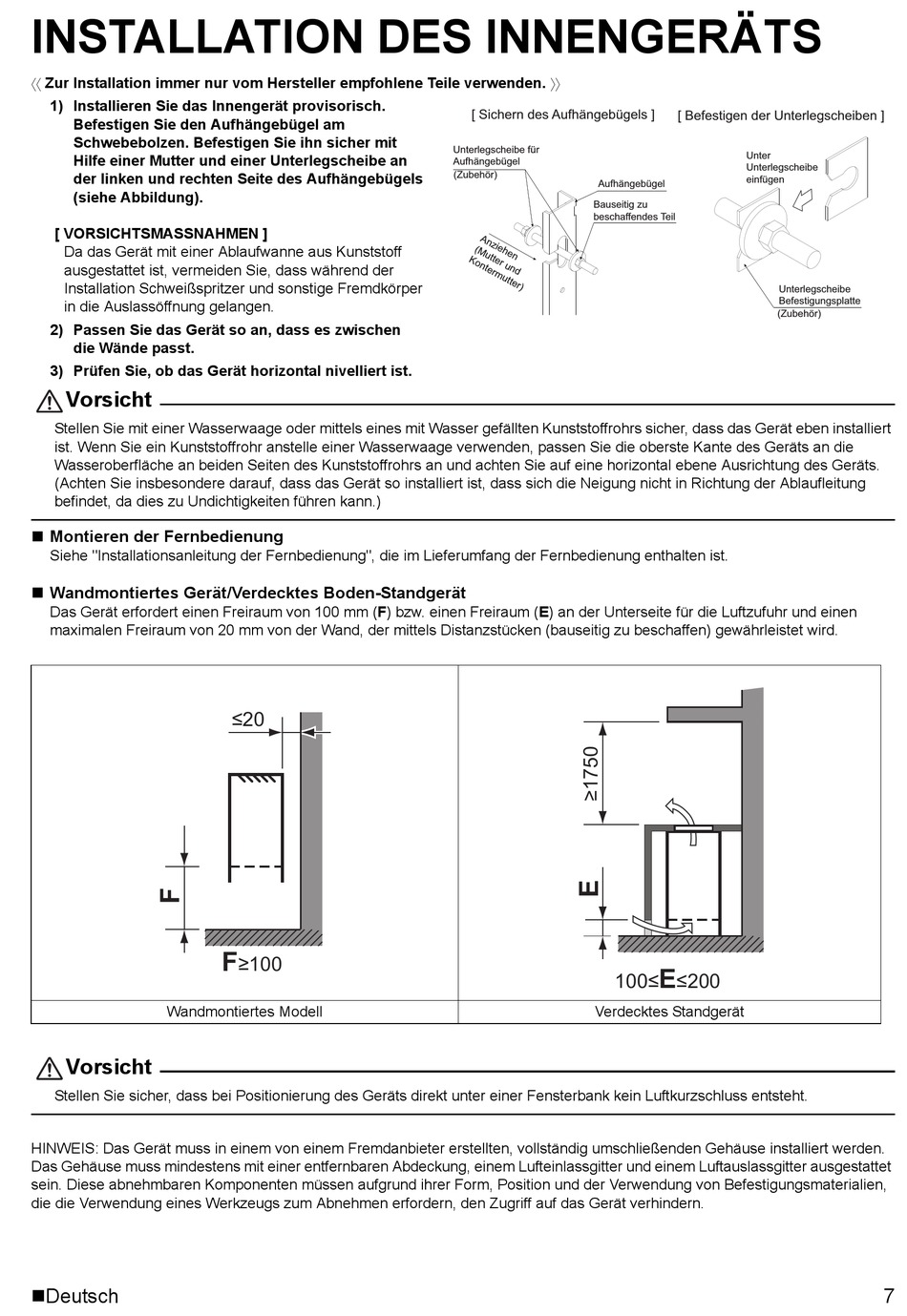

INSTALLATION DES INNENGERÄTS
Zur Installation immer nur vom Hersteller empfohlene Teile verwenden.
1) Installieren Sie das Innengerät provisorisch.
Befestigen Sie den Aufhängebügel am
Schwebebolzen. Befestigen Sie ihn sicher mit
Hilfe einer Mutter und einer Unterlegscheibe an
der linken und rechten Seite des Aufhängebügels
(siehe Abbildung).
[ VORSICHTSMASSNAHMEN ]
Da das Gerät mit einer Ablaufwanne aus Kunststoff
ausgestattet ist, vermeiden Sie, dass während der
Installation Schweißspritzer und sonstige Fremdkörper
in die Auslassöffnung gelangen.
2) Passen Sie das Gerät so an, dass es zwischen
die Wände passt.
3) Prüfen Sie, ob das Gerät horizontal nivelliert ist.
Vorsicht
Stellen Sie mit einer Wasserwaage oder mittels eines mit Wasser gefällten Kunststoffrohrs sicher, dass das Gerät eben installiert
ist. Wenn Sie ein Kunststoffrohr anstelle einer Wasserwaage verwenden, passen Sie die oberste Kante des Geräts an die
Wasseroberfläche an beiden Seiten des Kunststoffrohrs an und achten Sie auf eine horizontal ebene Ausrichtung des Geräts.
(Achten Sie insbesondere darauf, dass das Gerät so installiert ist, dass sich die Neigung nicht in Richtung der Ablaufleitung
befindet, da dies zu Undichtigkeiten führen kann.)
Montieren der Fernbedienung
Siehe "Installationsanleitung der Fernbedienung", die im Lieferumfang der Fernbedienung enthalten ist.
Wandmontiertes Gerät/Verdecktes Boden-Standgerät
Das Gerät erfordert einen Freiraum von 100 mm (F) bzw. einen Freiraum (E) an der Unterseite für die Luftzufuhr und einen
maximalen Freiraum von 20 mm von der Wand, der mittels Distanzstücken (bauseitig zu beschaffen) gewährleistet wird.
Wandmontiertes Modell
Vorsicht
Stellen Sie sicher, dass bei Positionierung des Geräts direkt unter einer Fensterbank kein Luftkurzschluss entsteht.
HINWEIS: Das Gerät muss in einem von einem Fremdanbieter erstellten, vollständig umschließenden Gehäuse installiert werden.
Das Gehäuse muss mindestens mit einer entfernbaren Abdeckung, einem Lufteinlassgitter und einem Luftauslassgitter ausgestattet
sein. Diese abnehmbaren Komponenten müssen aufgrund ihrer Form, Position und der Verwendung von Befestigungsmaterialien,
die die Verwendung eines Werkzeugs zum Abnehmen erfordern, den Zugriff auf das Gerät verhindern.
Deutsch
F
[ Sichern des Aufhängebügels ]
Unterlegscheibe für
Aufhängebügel
(Zubehör)
Aufhängebügel
Bauseitig zu
beschaffendes Teil
C
100
Verdecktes Standgerät
[ Befestigen der Unterlegscheiben ]
Unter
Unterlegscheibe
einfügen
Unterlegscheibe
Befestigungsplatte
(Zubehör)
E
7
