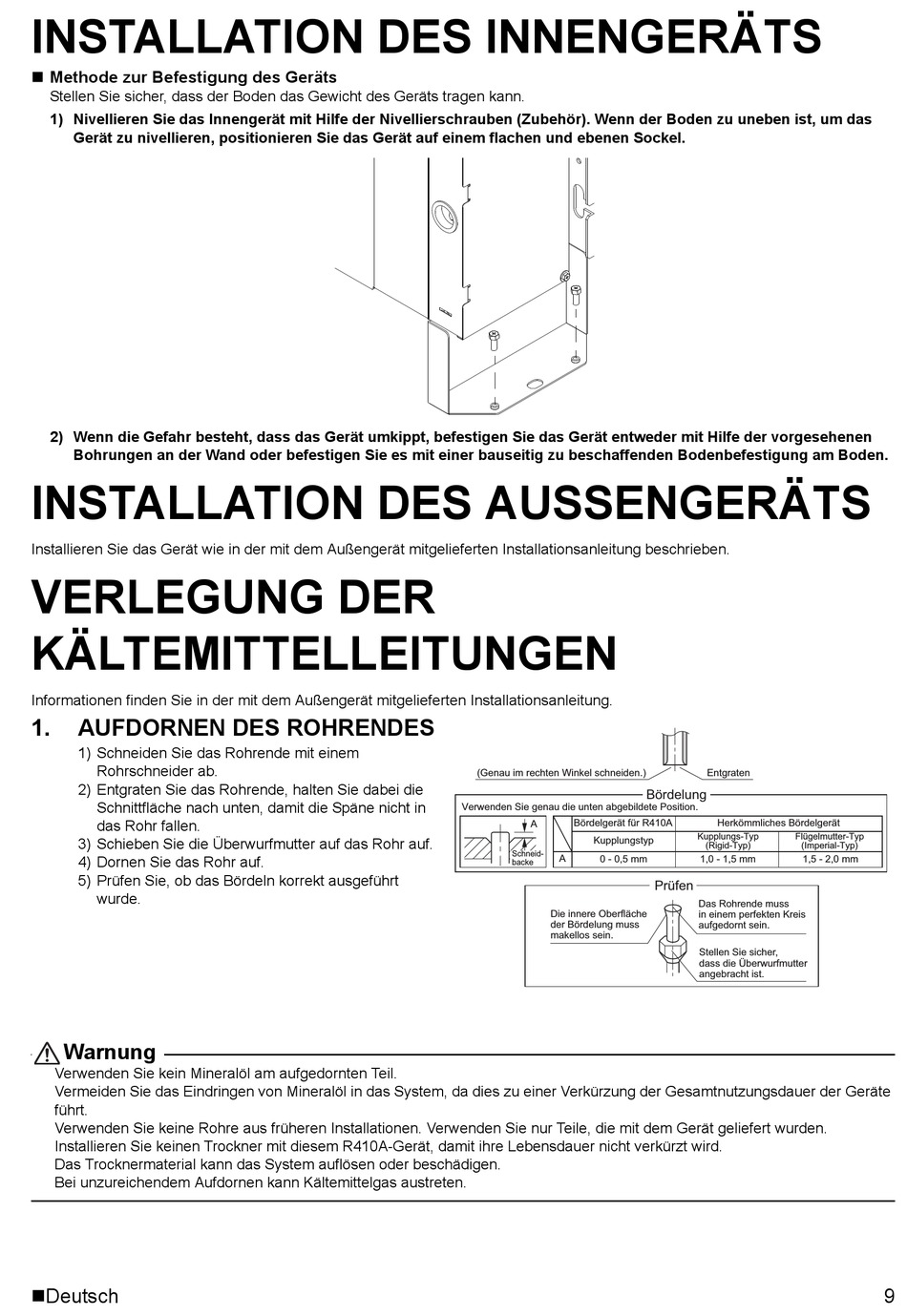

INSTALLATION DES INNENGERÄTS
Methode zur Befestigung des Geräts
Stellen Sie sicher, dass der Boden das Gewicht des Geräts tragen kann.
1) Nivellieren Sie das Innengerät mit Hilfe der Nivellierschrauben (Zubehör). Wenn der Boden zu uneben ist, um das
Gerät zu nivellieren, positionieren Sie das Gerät auf einem flachen und ebenen Sockel.
2) Wenn die Gefahr besteht, dass das Gerät umkippt, befestigen Sie das Gerät entweder mit Hilfe der vorgesehenen
Bohrungen an der Wand oder befestigen Sie es mit einer bauseitig zu beschaffenden Bodenbefestigung am Boden.
INSTALLATION DES AUSSENGERÄTS
Installieren Sie das Gerät wie in der mit dem Außengerät mitgelieferten Installationsanleitung beschrieben.
VERLEGUNG DER
KÄLTEMITTELLEITUNGEN
Informationen finden Sie in der mit dem Außengerät mitgelieferten Installationsanleitung.
1.
AUFDORNEN DES ROHRENDES
1) Schneiden Sie das Rohrende mit einem
Rohrschneider ab.
2) Entgraten Sie das Rohrende, halten Sie dabei die
Schnittfläche nach unten, damit die Späne nicht in
das Rohr fallen.
3) Schieben Sie die Überwurfmutter auf das Rohr auf.
4) Dornen Sie das Rohr auf.
5) Prüfen Sie, ob das Bördeln korrekt ausgeführt
wurde.
Warnung
Verwenden Sie kein Mineralöl am aufgedornten Teil.
Vermeiden Sie das Eindringen von Mineralöl in das System, da dies zu einer Verkürzung der Gesamtnutzungsdauer der Geräte
führt.
Verwenden Sie keine Rohre aus früheren Installationen. Verwenden Sie nur Teile, die mit dem Gerät geliefert wurden.
Installieren Sie keinen Trockner mit diesem R410A-Gerät, damit ihre Lebensdauer nicht verkürzt wird.
Das Trocknermaterial kann das System auflösen oder beschädigen.
Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
Deutsch
(Genau im rechten Winkel schneiden.)
Verwenden Sie genau die unten abgebildete Position.
Bördelgerät für R410A
A
Kupplungstyp
Schneid-
A
0 - 0,5 mm
backe
Die innere Oberfläche
der Bördelung muss
makellos sein.
Entgraten
Bördelung
Herkömmliches Bördelgerät
Kupplungs-Typ
Flügelmutter-Typ
(Rigid-Typ)
(Imperial-Typ)
1,0 - 1,5 mm
1,5 - 2,0 mm
Prüfen
Das Rohrende muss
in einem perfekten Kreis
aufgedornt sein.
Stellen Sie sicher,
dass die Überwurfmutter
angebracht ist.
9
