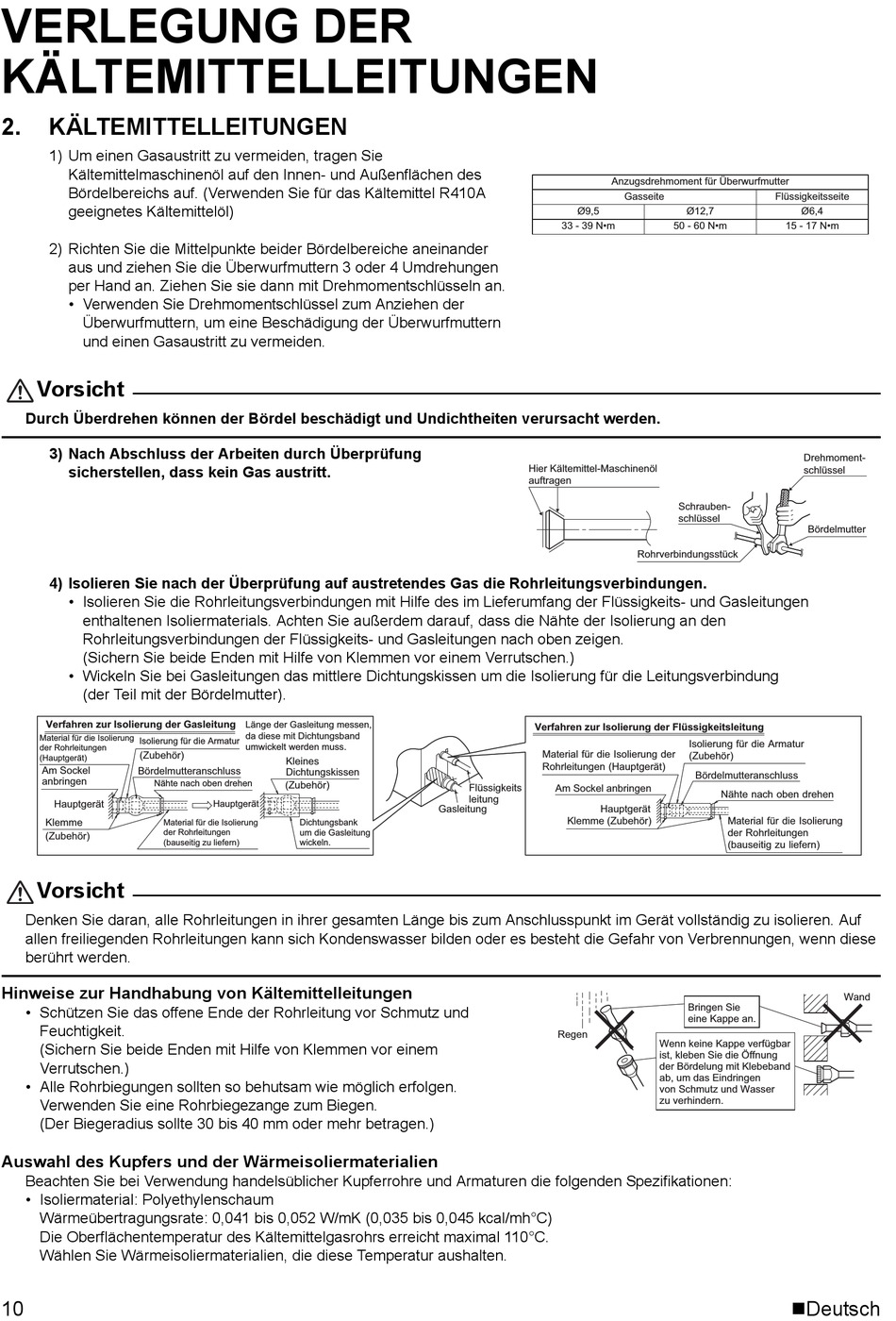

VERLEGUNG DER
KÄLTEMITTELLEITUNGEN
2.
KÄLTEMITTELLEITUNGEN
1) Um einen Gasaustritt zu vermeiden, tragen Sie
Kältemittelmaschinenöl auf den Innen- und Außenflächen des
Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A
geeignetes Kältemittelöl)
2) Richten Sie die Mittelpunkte beider Bördelbereiche aneinander
aus und ziehen Sie die Überwurfmuttern 3 oder 4 Umdrehungen
per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an.
• Verwenden Sie Drehmomentschlüssel zum Anziehen der
Überwurfmuttern, um eine Beschädigung der Überwurfmuttern
und einen Gasaustritt zu vermeiden.
Vorsicht
Durch Überdrehen können der Bördel beschädigt und Undichtheiten verursacht werden.
3) Nach Abschluss der Arbeiten durch Überprüfung
sicherstellen, dass kein Gas austritt.
4) Isolieren Sie nach der Überprüfung auf austretendes Gas die Rohrleitungsverbindungen.
• Isolieren Sie die Rohrleitungsverbindungen mit Hilfe des im Lieferumfang der Flüssigkeits- und Gasleitungen
enthaltenen Isoliermaterials. Achten Sie außerdem darauf, dass die Nähte der Isolierung an den
Rohrleitungsverbindungen der Flüssigkeits- und Gasleitungen nach oben zeigen.
(Sichern Sie beide Enden mit Hilfe von Klemmen vor einem Verrutschen.)
• Wickeln Sie bei Gasleitungen das mittlere Dichtungskissen um die Isolierung für die Leitungsverbindung
(der Teil mit der Bördelmutter).
Verfahren zur Isolierung der Gasleitung
Material für die Isolierung
Isolierung für die Armatur
der Rohrleitungen
(Zubehör)
(Hauptgerät)
Am Sockel
Bördelmutteranschluss
anbringen
Nähte nach oben drehen
Hauptgerät
Klemme
Material für die Isolierung
der Rohrleitungen
(Zubehör)
(bauseitig zu liefern)
Vorsicht
Denken Sie daran, alle Rohrleitungen in ihrer gesamten Länge bis zum Anschlusspunkt im Gerät vollständig zu isolieren. Auf
allen freiliegenden Rohrleitungen kann sich Kondenswasser bilden oder es besteht die Gefahr von Verbrennungen, wenn diese
berührt werden.
Hinweise zur Handhabung von Kältemittelleitungen
• Schützen Sie das offene Ende der Rohrleitung vor Schmutz und
Feuchtigkeit.
(Sichern Sie beide Enden mit Hilfe von Klemmen vor einem
Verrutschen.)
• Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen.
Verwenden Sie eine Rohrbiegezange zum Biegen.
(Der Biegeradius sollte 30 bis 40 mm oder mehr betragen.)
Auswahl des Kupfers und der Wärmeisoliermaterialien
Beachten Sie bei Verwendung handelsüblicher Kupferrohre und Armaturen die folgenden Spezifikationen:
• Isoliermaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C)
Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C.
Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
10
Länge der Gasleitung messen,
da diese mit Dichtungsband
umwickelt werden muss.
Kleines
Dichtungskissen
(Zubehör)
Hauptgerät
Dichtungsbank
um die Gasleitung
wickeln.
Ø9,5
33 - 39 N•m
Hier Kältemittel-Maschinenöl
auftragen
Verfahren zur Isolierung der Flüssigkeitsleitung
Material für die Isolierung der
Rohrleitungen (Hauptgerät)
Flüssigkeits
Am Sockel anbringen
leitung
Gasleitung
Hauptgerät
Klemme (Zubehör)
Regen
Anzugsdrehmoment für Überwurfmutter
Gasseite
Flüssigkeitsseite
Ø12,7
50 - 60 N•m
Schrauben-
schlüssel
Rohrverbindungsstück
Isolierung für die Armatur
(Zubehör)
Bördelmutteranschluss
Nähte nach oben drehen
Material für die Isolierung
der Rohrleitungen
(bauseitig zu liefern)
Bringen Sie
eine Kappe an.
Wenn keine Kappe verfügbar
ist, kleben Sie die Öffnung
der Bördelung mit Klebeband
ab, um das Eindringen
von Schmutz und Wasser
zu verhindern.
Ø6,4
15 - 17 N•m
Drehmoment-
schlüssel
Bördelmutter
Wand
Deutsch
