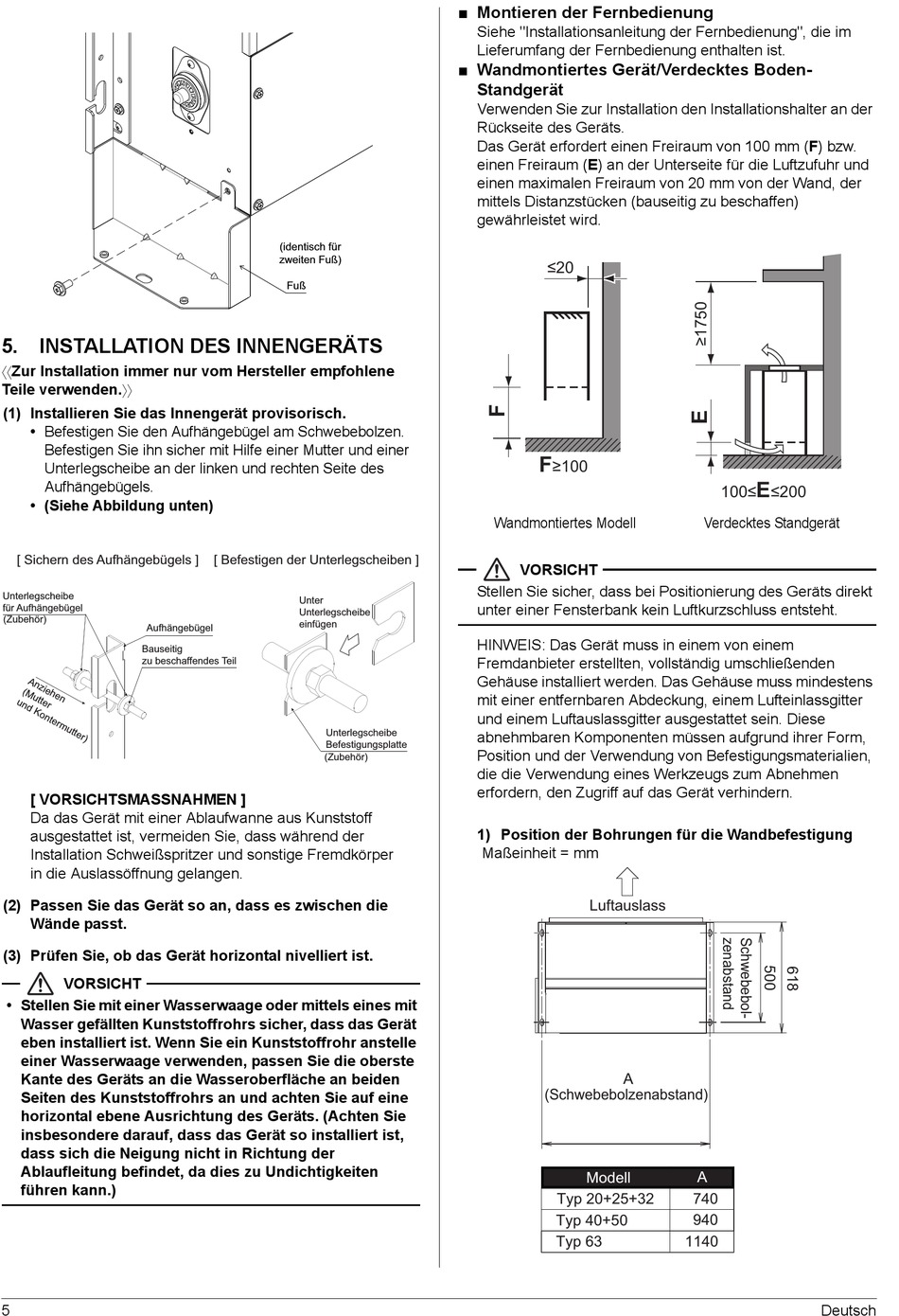

5.
INSTALLATION DES INNENGERÄTS
Zur Installation immer nur vom Hersteller empfohlene
Teile verwenden.
(1) Installieren Sie das Innengerät provisorisch.
• Befestigen Sie den Aufhängebügel am Schwebebolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe an der linken und rechten Seite des
Aufhängebügels.
• (Siehe Abbildung unten)
[ Sichern des Aufhängebügels ]
Unterlegscheibe
für Aufhängebügel
(Zubehör)
Aufhängebügel
Bauseitig
zu beschaffendes Teil
[ VORSICHTSMASSNAHMEN ]
Da das Gerät mit einer Ablaufwanne aus Kunststoff
ausgestattet ist, vermeiden Sie, dass während der
Installation Schweißspritzer und sonstige Fremdkörper
in die Auslassöffnung gelangen.
(2) Passen Sie das Gerät so an, dass es zwischen die
Wände passt.
(3) Prüfen Sie, ob das Gerät horizontal nivelliert ist.
VORSICHT
• Stellen Sie mit einer Wasserwaage oder mittels eines mit
Wasser gefällten Kunststoffrohrs sicher, dass das Gerät
eben installiert ist. Wenn Sie ein Kunststoffrohr anstelle
einer Wasserwaage verwenden, passen Sie die oberste
Kante des Geräts an die Wasseroberfläche an beiden
Seiten des Kunststoffrohrs an und achten Sie auf eine
horizontal ebene Ausrichtung des Geräts. (Achten Sie
insbesondere darauf, dass das Gerät so installiert ist,
dass sich die Neigung nicht in Richtung der
Ablaufleitung befindet, da dies zu Undichtigkeiten
führen kann.)
5
(identisch für
zweiten Fuß)
Fuß
[ Befestigen der Unterlegscheiben ]
Unter
Unterlegscheibe
einfügen
Unterlegscheibe
Befestigungsplatte
(Zubehör)
■ Montieren der Fernbedienung
Siehe "Installationsanleitung der Fernbedienung", die im
Lieferumfang der Fernbedienung enthalten ist.
■ Wandmontiertes Gerät/Verdecktes Boden-
Standgerät
Verwenden Sie zur Installation den Installationshalter an der
Rückseite des Geräts.
Das Gerät erfordert einen Freiraum von 100 mm (F) bzw.
einen Freiraum (E) an der Unterseite für die Luftzufuhr und
einen maximalen Freiraum von 20 mm von der Wand, der
mittels Distanzstücken (bauseitig zu beschaffen)
gewährleistet wird.
F
Wandmontiertes Modell
VORSICHT
Stellen Sie sicher, dass bei Positionierung des Geräts direkt
unter einer Fensterbank kein Luftkurzschluss entsteht.
HINWEIS: Das Gerät muss in einem von einem
Fremdanbieter erstellten, vollständig umschließenden
Gehäuse installiert werden. Das Gehäuse muss mindestens
mit einer entfernbaren Abdeckung, einem Lufteinlassgitter
und einem Luftauslassgitter ausgestattet sein. Diese
abnehmbaren Komponenten müssen aufgrund ihrer Form,
Position und der Verwendung von Befestigungsmaterialien,
die die Verwendung eines Werkzeugs zum Abnehmen
erfordern, den Zugriff auf das Gerät verhindern.
1) Position der Bohrungen für die Wandbefestigung
Maßeinheit = mm
Luftauslass
(Schwebebolzenabstand)
Modell
Typ 20+25+32
Typ 40+50
Typ 63
C
E
100
Verdecktes Standgerät
A
B
740
940
1140
Deutsch
