Zubehör - Daikin FNQ25A2VEB Installationsanleitung

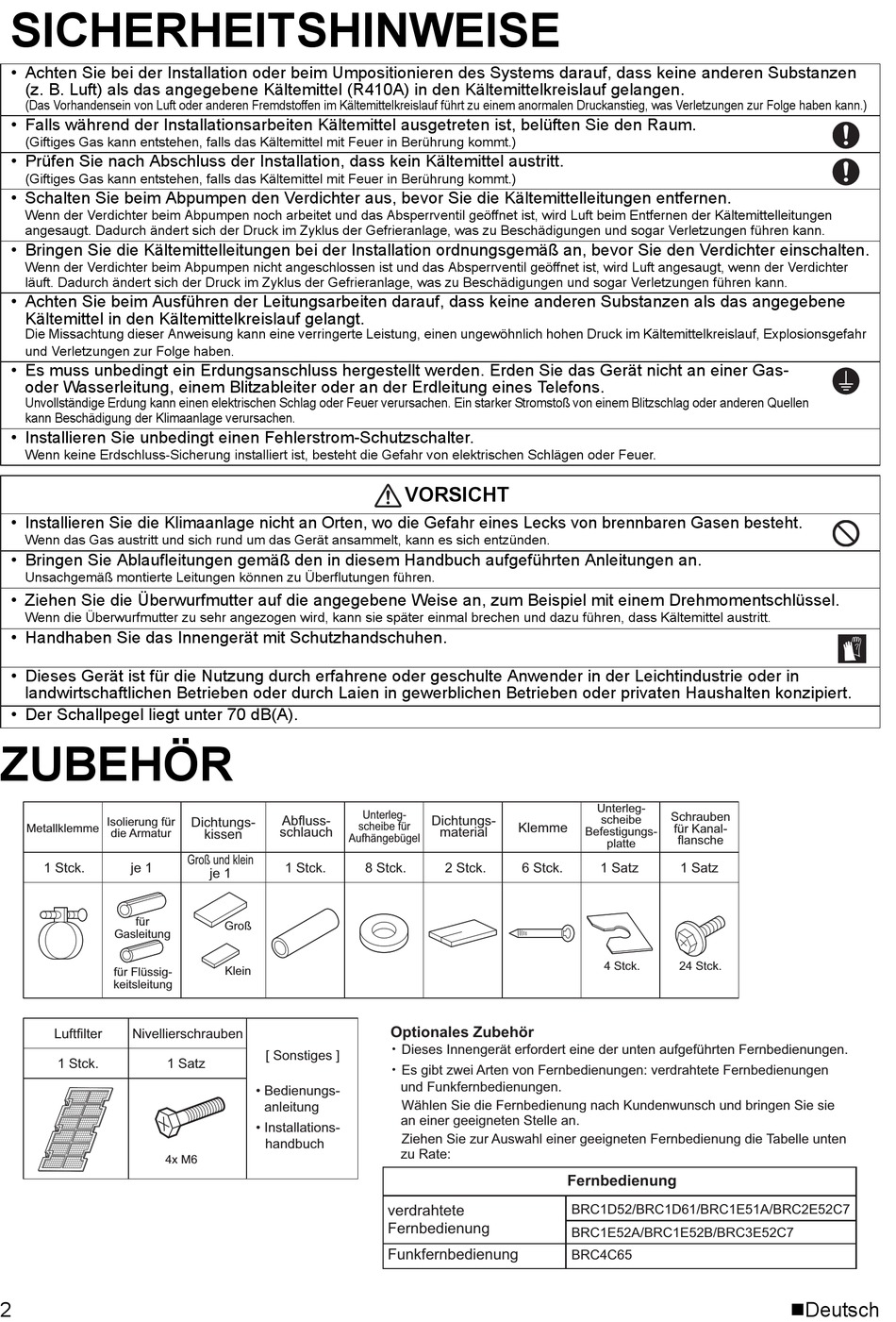

SICHERHEITSHINWEISE
• Achten Sie bei der Installation oder beim Umpositionieren des Systems darauf, dass keine anderen Substanzen
(z. B. Luft) als das angegebene Kältemittel (R410A) in den Kältemittelkreislauf gelangen.
(Das Vorhandensein von Luft oder anderen Fremdstoffen im Kältemittelkreislauf führt zu einem anormalen Druckanstieg, was Verletzungen zur Folge haben kann.)
• Falls während der Installationsarbeiten Kältemittel ausgetreten ist, belüften Sie den Raum.
(Giftiges Gas kann entstehen, falls das Kältemittel mit Feuer in Berührung kommt.)
• Prüfen Sie nach Abschluss der Installation, dass kein Kältemittel austritt.
(Giftiges Gas kann entstehen, falls das Kältemittel mit Feuer in Berührung kommt.)
• Schalten Sie beim Abpumpen den Verdichter aus, bevor Sie die Kältemittelleitungen entfernen.
Wenn der Verdichter beim Abpumpen noch arbeitet und das Absperrventil geöffnet ist, wird Luft beim Entfernen der Kältemittelleitungen
angesaugt. Dadurch ändert sich der Druck im Zyklus der Gefrieranlage, was zu Beschädigungen und sogar Verletzungen führen kann.
• Bringen Sie die Kältemittelleitungen bei der Installation ordnungsgemäß an, bevor Sie den Verdichter einschalten.
Wenn der Verdichter beim Abpumpen nicht angeschlossen ist und das Absperrventil geöffnet ist, wird Luft angesaugt, wenn der Verdichter
läuft. Dadurch ändert sich der Druck im Zyklus der Gefrieranlage, was zu Beschädigungen und sogar Verletzungen führen kann.
• Achten Sie beim Ausführen der Leitungsarbeiten darauf, dass keine anderen Substanzen als das angegebene
Kältemittel in den Kältemittelkreislauf gelangt.
Die Missachtung dieser Anweisung kann eine verringerte Leistung, einen ungewöhnlich hohen Druck im Kältemittelkreislauf, Explosionsgefahr
und Verletzungen zur Folge haben.
• Es muss unbedingt ein Erdungsanschluss hergestellt werden. Erden Sie das Gerät nicht an einer Gas-
oder Wasserleitung, einem Blitzableiter oder an der Erdleitung eines Telefons.
Unvollständige Erdung kann einen elektrischen Schlag oder Feuer verursachen. Ein starker Stromstoß von einem Blitzschlag oder anderen Quellen
kann Beschädigung der Klimaanlage verursachen.
• Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter.
Wenn keine Erdschluss-Sicherung installiert ist, besteht die Gefahr von elektrischen Schlägen oder Feuer.
• Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht.
Wenn das Gas austritt und sich rund um das Gerät ansammelt, kann es sich entzünden.
• Bringen Sie Ablaufleitungen gemäß den in diesem Handbuch aufgeführten Anleitungen an.
Unsachgemäß montierte Leitungen können zu Überflutungen führen.
• Ziehen Sie die Überwurfmutter auf die angegebene Weise an, zum Beispiel mit einem Drehmomentschlüssel.
Wenn die Überwurfmutter zu sehr angezogen wird, kann sie später einmal brechen und dazu führen, dass Kältemittel austritt.
• Handhaben Sie das Innengerät mit Schutzhandschuhen.
• Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der Leichtindustrie oder in
landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert.
• Der Schallpegel liegt unter 70 dB(A).
ZUBEHÖR
Isolierung für
Metallklemme
die Armatur
1 Stck. je 1
für
Gasleitung
für Flüssig-
keitsleitung
Luftfilter Nivellierschrauben
1 Stck. 1 Satz
4x M6
2
Abfluss-
Dichtungs-
schlauch
kissen
Aufhängebügel
Groß und klein
1 Stck.
je 1
Groß
Klein
[ Sonstiges ]
• Bedienungs-
anleitung
• Installations-
handbuch
VORSICHT
Unterleg-
Dichtungs-
scheibe für
Klemme
material
8 Stck. 2 Stck. 6 Stck.
Optionales Zubehör
・ Dieses Innengerät erfordert eine der unten aufgeführten Fernbedienungen.
・ Es gibt zwei Arten von Fernbedienungen: verdrahtete Fernbedienungen
und Funkfernbedienungen.
Wählen Sie die Fernbedienung nach Kundenwunsch und bringen Sie sie
an einer geeigneten Stelle an.
Ziehen Sie zur Auswahl einer geeigneten Fernbedienung die Tabelle unten
zu Rate:
verdrahtete
Fernbedienung
Funkfernbedienung
Unterleg-
Schrauben
scheibe
für Kanal-
Befestigungs-
flansche
platte
1 Satz 1 Satz
4 Stck. 24 Stck.
Fernbedienung
BRC1D52/BRC1D61/BRC1E51A/BRC2E52C7
BRC1E52A/BRC1E52B/BRC3E52C7
BRC4C65
Deutsch
