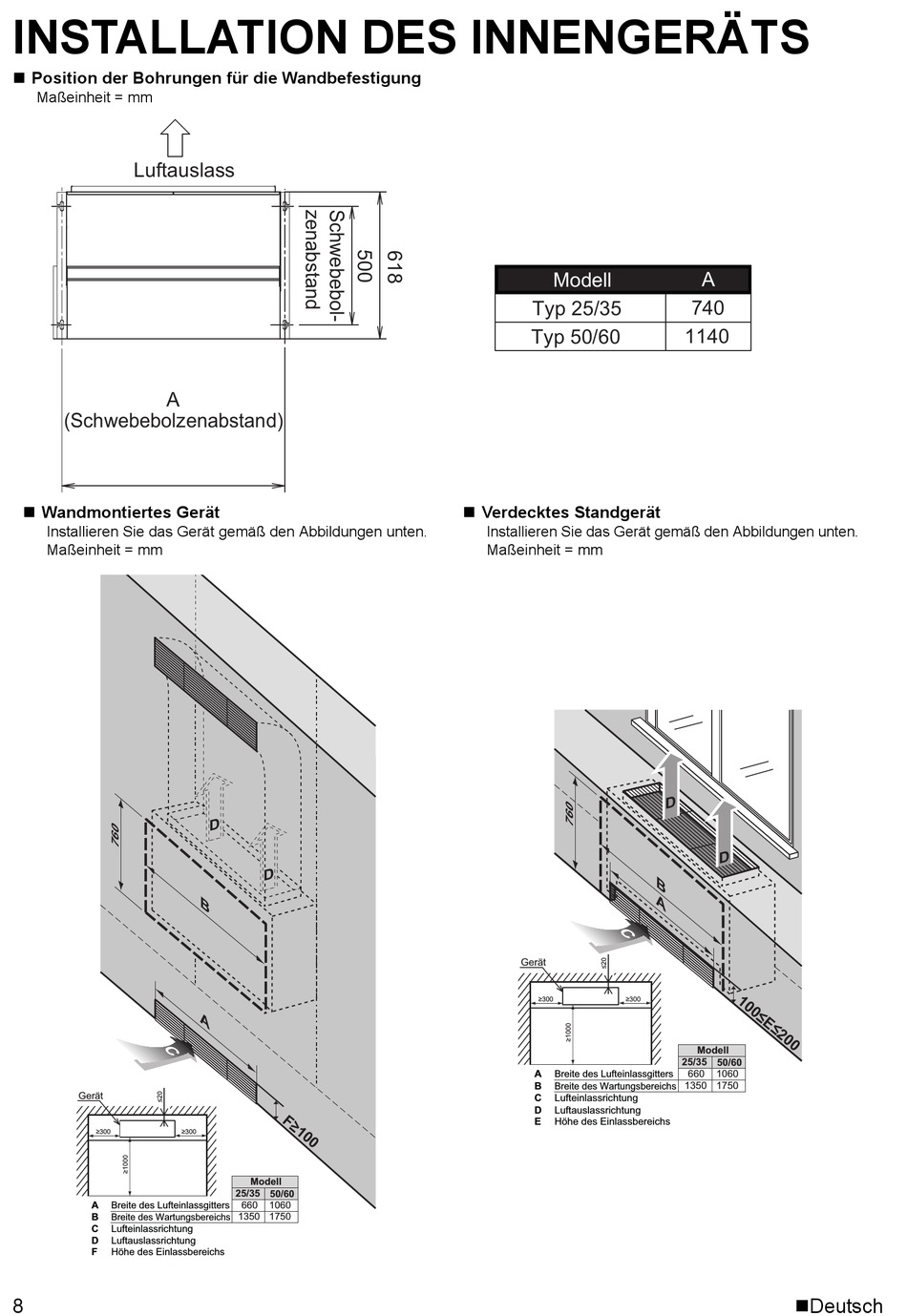

INSTALLATION DES INNENGERÄTS
Position der Bohrungen für die Wandbefestigung
Maßeinheit = mm
Luftauslass
(Schwebebolzenabstand)
Wandmontiertes Gerät
Installieren Sie das Gerät gemäß den Abbildungen unten.
Maßeinheit = mm
Gerät
300
300
A
Breite des Lufteinlassgitters
B
Breite des Wartungsbereichs
C
Lufteinlassrichtung
D
Luftauslassrichtung
F
Höhe des Einlassbereichs
8
D
D
Modell
25/35 50/60
660
1060
1350 1750
Modell
Typ 25/35
Typ 50/60
Verdecktes Standgerät
Installieren Sie das Gerät gemäß den Abbildungen unten.
Maßeinheit = mm
Gerät
300
300
A
Breite des Lufteinlassgitters
B
Breite des Wartungsbereichs
C
Lufteinlassrichtung
D
Luftauslassrichtung
Höhe des Einlassbereichs
A
740
1140
D
D
Modell
25/35 50/60
660
1060
1350 1750
