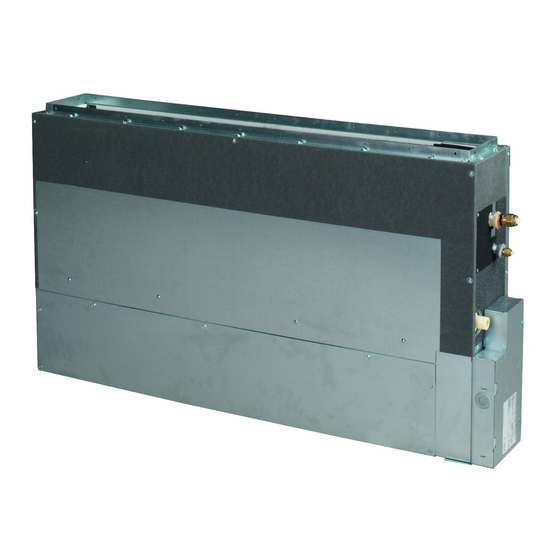

- Seite 1 INSTALLATIONSANLEITUNG R410A Split series FNQ25A2VEB FNQ35A2VEB FNQ50A2VEB FNQ60A2VEB...
- Seite 2 3P323721-7J...
-
Seite 3: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ............1 ZUBEHÖR . -
Seite 4: Zubehör
SICHERHEITSHINWEISE • Achten Sie bei der Installation oder beim Umpositionieren des Systems darauf, dass keine anderen Substanzen (z. B. Luft) als das angegebene Kältemittel (R410A) in den Kältemittelkreislauf gelangen. (Das Vorhandensein von Luft oder anderen Fremdstoffen im Kältemittelkreislauf führt zu einem anormalen Druckanstieg, was Verletzungen zur Folge haben kann.) •... - Seite 5 ZUBEHÖR a. Nach der Arbeit zu prüfende Punkte b. Bei der Auslieferung zu prüfende Punkte Zu prüfende Punkte Bei nicht korrekter Prüfen Zu prüfende Punkte Prüfen Durchführung kann folgendes auftreten Sind Innengerät und Außengerät sicher Die Geräte können Vibrationen Haben Sie dem Kunden den Betrieb erklärt befestigt? oder Geräusche verursachen und auf die Bedienungsanleitung...
-
Seite 6: Wahl Des Installationsorts
WAHL DES INSTALLATIONSORTS • Holen Sie sich vor der Auswahl des Anbringungsortes die Genehmigung des Benutzers ein. Innengerät Vorsicht • Achten Sie beim Auspacken des Geräts oder beim Bewegen des Geräts nach dem Auspacken darauf, das Gerät nur an den Aufhängebügeln anzuheben. -
Seite 7: Vorbereitungen Vor Der Installation
VORBEREITUNGEN VOR DER INSTALLATION Montieren Sie die Kammerabdeckung den Luftfilter (Zubehör). Luftauslass Bei Ansaugung an der Vorderseite Luftauslass (1) Entfernen Sie das Schutznetz. (2) Entfernen Sie die Kammerabdeckung. (7 Positionen) (3) Entfernen Sie einen Fuß an der gegenüberliegenden Seite der elektrischen Kammer- Lufteinlass Komponenten (Anweisungen siehe Seite 6... - Seite 8 VORBEREITUNGEN VOR DER INSTALLATION Entfernen der Füße Falls die Füße entfernt werden müssen, gehen Sie wie folgt vor: • Bei Ansaugung an der Unterseite 1) Bauen Sie den Luftfilter aus. 2) Lösen Sie die 4 Schrauben, mit denen beide Füße an der Unterseite des Geräts befestigt sind (siehe Bild links unten). 3) Lösen Sie die 2 Schrauben an der Seite des Geräts und entfernen Sie die Füße (siehe Bild rechts).
-
Seite 9: Installation Des Innengeräts
INSTALLATION DES INNENGERÄTS Zur Installation immer nur vom Hersteller empfohlene Teile verwenden. 1) Installieren Sie das Innengerät provisorisch. [ Sichern des Aufhängebügels ] [ Befestigen der Unterlegscheiben ] Befestigen Sie den Aufhängebügel am Schwebebolzen. Befestigen Sie ihn sicher mit Unterlegscheibe für Hilfe einer Mutter und einer Unterlegscheibe an Unter... - Seite 10 INSTALLATION DES INNENGERÄTS Position der Bohrungen für die Wandbefestigung Maßeinheit = mm Luftauslass Modell Typ 25/35 1140 Typ 50/60 (Schwebebolzenabstand) Wandmontiertes Gerät Verdecktes Standgerät Installieren Sie das Gerät gemäß den Abbildungen unten. Installieren Sie das Gerät gemäß den Abbildungen unten. Maßeinheit = mm Maßeinheit = mm Gerät...
-
Seite 11: Installation Des Aussengeräts
INSTALLATION DES INNENGERÄTS Methode zur Befestigung des Geräts Stellen Sie sicher, dass der Boden das Gewicht des Geräts tragen kann. 1) Nivellieren Sie das Innengerät mit Hilfe der Nivellierschrauben (Zubehör). Wenn der Boden zu uneben ist, um das Gerät zu nivellieren, positionieren Sie das Gerät auf einem flachen und ebenen Sockel. 2) Wenn die Gefahr besteht, dass das Gerät umkippt, befestigen Sie das Gerät entweder mit Hilfe der vorgesehenen Bohrungen an der Wand oder befestigen Sie es mit einer bauseitig zu beschaffenden Bodenbefestigung am Boden. - Seite 12 VERLEGUNG DER KÄLTEMITTELLEITUNGEN KÄLTEMITTELLEITUNGEN 1) Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelmaschinenöl auf den Innen- und Außenflächen des Anzugsdrehmoment für Überwurfmutter Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A Gasseite Flüssigkeitsseite geeignetes Kältemittelöl) Ø9,5 Ø12,7 Ø6,4 33 - 39 N•m 50 - 60 N•m 15 - 17 N•m 2) Richten Sie die Mittelpunkte beider Bördelbereiche aneinander...
-
Seite 13: Verlegung Der Ablaufleitungen
VERLEGUNG DER KÄLTEMITTELLEITUNGEN • Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen und beachten Sie die unten angegebenen Abmessungen für die Isolierung. Wärmeisolierung Gasseite Wärmeisolierung der Gasleitung Flüssigkeitsseite 25/35er Klasse 50/60er Klasse 25/35er Klasse 50/60er Klasse Flüssigkeitsleitung Außendurchmesser Außendurchmesser Außendurchmesser Innendurchmesser... -
Seite 14: Installieren Des Kanals
VERLEGUNG DER ABLAUFLEITUNGEN • Die zwei Bereiche unten sollten isoliert werden, weil sich dort Kondensation bilden kann, was zu einem Wasseraustritt führen kann. • Innen verlegte Ablaufleitungen Großes Dichtungskissen Metallklemme • Muffen der Ablaufleitungen (Zubehör) Isolieren Sie die Metallklemme und (Zubehör) den Ablaufschlauch mit Hilfe des im Metallklemme... -
Seite 15: Verkabelung
VERKABELUNG Informationen finden Sie in der mit dem Außengerät mitgelieferten Installationsanleitung. ANSCHLUSS DER KABEL • Führen Sie jegliche Verkabelungen erst nach dem Entfernen des Schaltkastens durch (siehe Abbildung). Vorsicht • Verwenden Sie zum Klemmen Schaltkastendeckel der Kabel das im Lieferumfang *Fernbedienungsleitungen enthaltene Klemmmaterial (siehe Schaltplan... - Seite 16 VERKABELUNG [ Anschließen der elektrischen Leitungen ] Verkabelung der Stromversorgung und Erdung Nehmen Sie die Abdeckung vom Steuerungskasten ab. Ziehen Sie als nächstes die Drähte durch die Drahtdurchführung in das Gerät und schließen Sie sie an der Klemmleiste für die Stromversorgung (4P) an. Achten Sie darauf, dass sich der Teil mit der Vinylummantelung im Schaltkasten befindet.
-
Seite 17: Elektroschaltplan
ELEKTROSCHALTPLAN : BAUSEITIGE VERKABELUNG : SCHWARZ : LILA : STECKVERBINDUNG : BLAU : ROT : DRAHTKLEMME : BRAUN : WEISS : GRAU : GELB : SCHUTZLEITER (SCHRAUBE) : STROM FÜHREND : ORANGE : GRÜN : NEUTRAL : ROSA INNENGERÄT EMPFÄNGER/ANZEIGEGERÄT A1P...... -
Seite 18: Testbetrieb
TESTBETRIEB Testbetrieb (1) Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. (2) Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. Testbetrieb mittels Fernbedienung (1) Drücken Sie die EIN/AUS-Taste, um das System einzuschalten. (2) Drücken Sie gleichzeitig auf die Mitte der Taste TEMP und auf die Taste MODE. - Seite 20 4P393317-1 2014.12...
