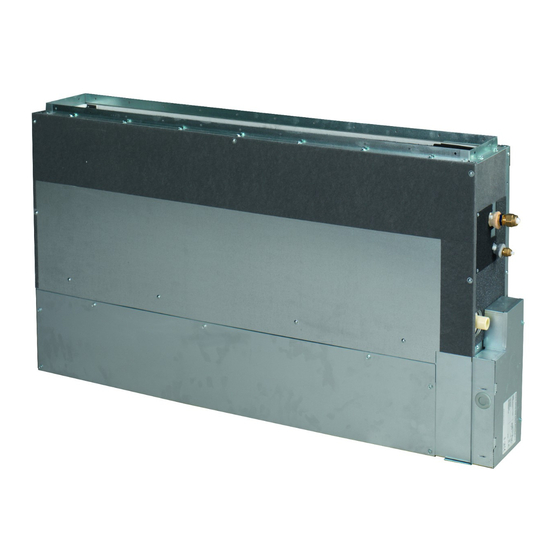

- Seite 1 Referenz für Installateure Split-System-Klimageräte FNA25A2VEB FNA35A2VEB FNA50A2VEB FNA60A2VEB FNA25A2VEB9 FNA35A2VEB9 FNA50A2VEB9 FNA60A2VEB9...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................1.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................1.2.1 Allgemeines ..............................1.2.2 Installationsort..............................1.2.3 Kältemittel — bei R410A oder R32 ........................ 1.2.4 Elektrik ................................11 2 Über die Dokumentation Informationen zu diesem Dokument .......................... - Seite 3 Inhaltsverzeichnis 10 Technische Daten 10.1 Schaltplan..................................49 10.1.1 Vereinheitlichte Schaltplan-Legende ......................49 11 Glossar FNA25~60A2VEB(9) Referenz für Installateure Split-System-Klimageräte 4P550955-3C – 2020.12...
-
Seite 4: Allgemeine Sicherheitsvorkehrungen
Allgemeine Sicherheitsvorkehrungen 1 Allgemeine Sicherheitsvorkehrungen 1.1 Über die Dokumentation ▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪... -
Seite 5: Für Den Monteur
WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin... -
Seite 6: Installationsort
Allgemeine Sicherheitsvorkehrungen ACHTUNG Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. -
Seite 7: Instruktionen Für Anlagen, Die Mit Kältemittel R32 Arbeiten
Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden... - Seite 8 Allgemeine Sicherheitsvorkehrungen HINWEIS ▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen keinen starken Vibrationen oder Pulsationen ausgesetzt werden. ▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt werden gegen schädliche Einwirkungen von außen. ▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.
-
Seite 9: Kältemittel - Bei R410A Oder R32
Allgemeine Sicherheitsvorkehrungen ▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für Wandmontage oder ist sie ein Standgerät? ▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum gelagert werden, ist das abhängig von der Installationshöhe: Beträgt die Installationshöhe… Dann benutzen Sie die Grafik oder die Tabelle für…... - Seite 10 Allgemeine Sicherheitsvorkehrungen HINWEIS Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden. HINWEIS Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. WARNUNG Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal zulässige Druck ist (auf dem Typenschild des Geräts angegeben).
-
Seite 11: Elektrik
Allgemeine Sicherheitsvorkehrungen ▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts. ▪ Gerät wurde werkseitig Kältemittel gefüllt. nach Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden. ▪... - Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan durchgeführt werden, der mit dem Produkt mitgelieferten wurde. ▪...
- Seite 13 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon, dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind. ▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen geschlossen sind.
-
Seite 14: Über Die Dokumentation
Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪... - Seite 15 Über die Dokumentation Kapitel Beschreibung Über die Dokumentation Dokumentationen für den Installateur Über das Paket Einheiten auspacken und Zubehör abnehmen Über die Einheiten und ▪ Systemanordnung Optionen ▪ Einheiten kombinieren und Optionen Vorbereitung Was Sie vor Besuchen der Baustelle wissen und tun sollten Installation Was Sie vor der Installation des Systems wissen...
-
Seite 16: Über Die Verpackung
Über die Verpackung 3 Über die Verpackung 3.1 Übersicht: Über die Verpackung Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem Innengerät vor Ort geliefert wurde. Bitte auf Folgendes achten: ▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden. - Seite 17 Über die Verpackung b Betriebsanleitung c Allgemeine Sicherheitshinweise d Unterlegscheiben für Aufhängebügel e Schrauben für Kanalflansche f Metallschelle g Dichtungskissen: klein und groß h Ablaufschlauch i Dichtungsmaterial j Isolierstück: Klein (Flüssigkeitsleitung) k Isolierstück: Groß (Gasleitung) l Kabelbinder m Unterlegscheiben-Befestigungsplatte n Luftfilter o Nivellierschrauben FNA25~60A2VEB(9) Referenz für Installateure...
-
Seite 18: Über Die Geräte Und Optionen
Über die Geräte und Optionen 4 Über die Geräte und Optionen 4.1 Übersicht: Über die Geräte und Optionen Dieses Kapitel informiert über folgende Punkte: ▪ Außen- und Inneneinheiten kombinieren ▪ Inneneinheit kombinieren mit Optionen WARNUNG Verwenden Sie in der Nähe der Einheit NIEMALS entzündbare Sprays wie Haarspray, Sprühlack oder Sprühfarbe. -
Seite 19: Kombinieren Von Geräten Und Optionen
Über die Geräte und Optionen 4.3 Kombinieren von Geräten und Optionen INFORMATION In Ihrem Land sind bestimmte Funktionen oder Optionen möglicherweise NICHT verfügbar. 4.3.1 Mögliche Optionen für das Innengerät Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung stehen: ▪... -
Seite 20: Vorbereitung
Vorbereitung 5 Vorbereitung 5.1 Übersicht: Vorbereitung In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, bevor Sie zur Baustelle gehen. Es enthält Informationen zu folgenden Punkten: ▪ Den Ort der Installation vorbereiten ▪ Kältemittelleitungen vorbereiten ▪ Elektrische Verkabelung vorbereiten 5.2 Den Ort der Installation vorbereiten ▪... -
Seite 21: Anforderungen An Den Installationsort Des Innengeräts
Vorbereitung 5.2.1 Anforderungen an den Installationsort des Innengeräts INFORMATION Berücksichtigen Sie auch die folgenden Anforderungen: ▪ Allgemeine Anforderungen an den Installationsort. Siehe Kapitel “Allgemeine Sicherheitsvorkehrungen”. ▪ Anforderungen an die Kältemittelleitungen (Länge, Höhenunterschied). Siehe weiter unten in diesem Kapitel “Vorbereitung”. INFORMATION Der Schalldruckpegel liegt unter 70 dBA. - Seite 22 Vorbereitung ▪ Schutzgitter. Auf der Luftansaugseite und auf der Luftauslassseite müssen Schutzgitter installiert werden, damit niemand die Ventilatorflügel oder den Wärmetauscher berühren kann. Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten: ▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in der Luft sein können.
-
Seite 23: Vorbereiten Der Kältemittelleitungen
Vorbereitung 5.3 Vorbereiten der Kältemittelleitungen 5.3.1 Anforderungen an Kältemittel-Rohrleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in "1 Allgemeine Sicherheitsvorkehrungen" [ 4]. HINWEIS Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden. -
Seite 24: Rohr-Außendurchmesser
Vorbereitung Rohr-Außendurchmesser Innendurchmesser der Isolationsdicke (t) (Ø Isolation (Ø 12,7 mm (1/2") 14~16 mm ≥13 mm Ø Ø Ø Ø Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet. -
Seite 25: Installation
Installation 6 Installation 6.1 Übersicht: Installation In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, wenn Sie am Installationsort sind und das System installieren wollen. Typischer Ablauf Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten: Montage der Außeneinheit. Montage der Inneneinheit. -
Seite 26: Mindest-Fußbodenfläche
Installation A Befestigung der Aufhängung B Befestigung der Unterlegscheibe a Unterlegscheibe (Zubehör) b Aufhängebügel c1 Mutter (bauseitig zu liefern) c2 Doppelmutter (bauseitig zu liefern) d Unterlegscheiben-Befestigungsplatte (Zubehör) ▪ Tragbolzen-Abstand bei Wandmontage: Klasse A (mm) 25&35 50&60 1140 Mindest-Fußbodenfläche Zur Bestimmung der Mindest-Fußbodenfläche benutzen Sie die Tabelle oder Grafik unten. - Seite 27 Installation FNA25&35 FNA50&60 m (kg) (m 10,1 10,5 10,8 11,1 11,5 10,2 11,8 10,4 12,2 10,7 12,5 11,0 12,8 11,3 13,2 11,6 FNA25&35 2.2 2.3 3.8 3.9 m [kg] 1.843 FNA50&60 2.2 2.3 3.8 3.9 m [kg] 1.843 Mindest-Fußbodenfläche m Kältemittel-Füllmenge im System FNA25~60A2VEB(9) Referenz für Installateure Split-System-Klimageräte...
-
Seite 28: Installation Mit Wandmontage
Installation Standgerät-Installation b≥100 A Breite des Wartungsbereichs B Breite des Lufteinlassgitters a Luftauslass-Richtung b Höhe des Lufteinlassgitters c Lufteinlass-Richtung Klasse A (mm) B (mm) 25&35 1350 50&60 1750 1060 Installation mit Wandmontage A Breite des Wartungsbereichs B Breite des Lufteinlassgitters a Luftauslass-Richtung b Höhe des Lufteinlassgitters c Lufteinlass-Richtung Klasse... - Seite 29 Installation ▪ Externer statischer Druck. Orientieren Sie sich an den Angaben in der technischen Dokumentation, um sicherzustellen, dass der externe statische Druck der Einheit nicht überschritten wird. ▪ Die Beine entfernen. Falls es erforderlich ist, die Beine zu entfernen, gehen Sie wie folgt vor: 2×...
- Seite 30 Installation 10 Das Bein wieder anbringen, falls erforderlich. 11 Den Luftfilter (Zubehör) anbringen, indem Sie die Haken nach unten drücken (2 Haken bei Typ 25 und 35 oder 3 Haken bei Typ 50 und 60). A Ansaugen von vorne B Ansaugen unten a Haupteinheit b Filter ▪...
-
Seite 31: Leitlinien Zur Installation Des Kanals
Installation 6.2.3 Leitlinien zur Installation des Kanals WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden: ▪ Es gibt keine in Betrieb befindlichen Entzündungsquellen (z. B. offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein elektrisches Heizgerät) für den Fall, dass die Fußbodenfläche kleiner ist als der in den allgemeinen Sicherheitshinweisen spezifizierte Wert A... -
Seite 32: Leitlinien Zur Zur Installation Des Abflussrohrs
Installation d Isolierung (bauseitig zu liefern) e Aluminiumband (bauseitig zu liefern) ▪ Befestigungsschrauben. Bei Installation eines Lufteinlasskanals müssen die Befestigungsschrauben so ausgewählt werden, dass sie innerhalb des Flansches 5 mm herausstehen, damit bei der Wartung des Luftfilters dieser nicht beschädigt werden kann. 5 mm a Lufteinlass-Kanal b Innenseite des Flansches... - Seite 33 Installation ▪ Steigleitung. Falls notwendig, können Sie eine Steigleitung installieren, damit ein Gefälle erzielt werden kann. Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht belastet wird und keine Luftblasen entstehen. Steigleitung: ≤300 mm von der Einheit, ≤625 mm lotrecht zur Einheit. ▪...
- Seite 34 Installation HINWEIS ▪ Ziehen Sie den Abflussrohrstopfen NICHT heraus, da sonst Wasser auslaufen könnte. ▪ Der Abflussauslaß wird nur vor der Wartung oder zum Ablassen von Wasser verwendet, wenn die Kondensatabfluss-Pumpe nicht eingesetzt wird. ▪ Gehen Sie beim Einsetzen und Herausnehmen des Abflussrohrstopfens vorsichtig vor.
-
Seite 35: Anschließen Der Kältemittelleitung
Installation 6.3 Anschließen der Kältemittelleitung 6.3.1 Kältemitteilleitungen anschließen Vor Anschließen der Kältemitteilleitungen Außen- und Inneneinheit müssen montiert sein. Typischer Ablauf Anschließen der Kältemittelleitungen beinhaltet: ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitungen isolieren ▪ Befolgen Sie die Richtlinien für: Biegen von Rohren Aufdornen des Rohrendes... -
Seite 36: Richtlinien Zum Anschließen Von Kältemittelleitungen
Installation HINWEIS Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen: ▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel gelangt, keine anderen Stoffe (z. B. Luft). ▪ Nur R32 oder R410A verwenden, wenn Kältemittel hinzuzufügen ist. Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art Kältemittel zu benutzen ist. -
Seite 37: Hinweise Zum Biegen Der Rohre
Installation a Drehmomentschlüssel b Schraubenschlüssel c Rohrverbindungsstück d Bördelmutter Rohrstärke (mm) Anzugsdrehmomen Aufweitungsmaße Form der t (N•m) (A) (mm) Aufweitung (mm) 90° ±2 Ø6,4 15~17 8,7~9,1 ØA Ø9,5 33~39 12,8~13,2 0.4~0.8 Ø12,7 50~60 16,2~16,6 6.3.4 Hinweise zum Biegen der Rohre Verwenden Sie einen Rohrbieger zum Biegen. -
Seite 38: So Schließen Sie Die Kältemittelleitung An Das Innengerät An
Installation 5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist. a Die innere Oberfläche der Bördelung MUSS makellos sein. b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein. c Stellen Sie sicher, dass die Überwurfmutter angepasst ist. 6.3.6 So schließen Sie die Kältemittelleitung an das Innengerät an ACHTUNG Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen... -
Seite 39: So Führen Sie Eine Leckprüfung Durch
Installation 6.3.7 So führen Sie eine Leckprüfung durch HINWEIS Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High” am Typschild des Geräts). HINWEIS Verwenden Sie IMMER eine empfohlene Blasenprüfungslösung von Ihrem Händler. Verwenden Sie NIEMALS Seifenwasser: ▪ Seifenwasser kann Risse an den Komponenten zur Folge haben, wie den Bördelmuttern oder den Kappen der Absperrventile. -
Seite 40: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Installation WARNUNG Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. 6.4.3 Richtlinien zum Anschließen der elektrischen Leitungen Bitte auf Folgendes achten: ▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel runde, gecrimpte Klemme installiert werden. -
Seite 41: Spezifikationen Der Standardelektroteile
Installation 6.4.4 Spezifikationen der Standardelektroteile Komponente Spezifikation Verbindungskabel (innen↔außen) Kabelquerschnitt mindestens 2,5 mm² für 230 V H05RN-F (60245 IEC 57) Kabel der Benutzerschnittstelle Vinylkabel mit 0,75 bis 1,25 mm² Ummantelung oder Kabel (2-adrig) H03VV-F (60227 IEC 52) Maximum = 500 m 6.4.5 Die elektrischen Leitungen an die Inneneinheiten anschließen Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu verlegen. - Seite 42 Installation 3 Verbindungskabel (innen↔außen): Das Kabel durch den Rahmen führen und an der Klemmleiste anschließen (darauf achten, dass die Nummern mit denen der Außeneinheit übereinstimmen; auch das Erdkabel anschließen), dann das Kabel mit Kabelbindern fixieren. 4 Die Kabel mit Dichtungsmaterial (Zubehör) umwickeln, um zu verhindern, dass von außen Wasser in die Einheit eindringen kann.
-
Seite 43: Inbetriebnahme
Inbetriebnahme 7 Inbetriebnahme 7.1 Übersicht: Inbetriebnahme In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um das System nach dessen Installation in Betrieb zu nehmen. Typischer Ablauf Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte: Die "Checkliste vor Inbetriebnahme" durchgehen. Probelauf des Systems durchführen. -
Seite 44: Probelauf Durchführen
Inbetriebnahme 7.3 Probelauf durchführen Diese Aufgabe ist nur auszuführen bei Benutzung der Benutzerschnittstelle BRC1E52 oder BRC1E53. Bei Benutzung einer anderen Benutzerschnittstelle siehe die Installationsanleitung oder das Wartungshandbuch der entsprechenden Benutzerschnittstelle. HINWEIS Den Probelauf NICHT unterbrechen. INFORMATION Hintergrundbeleuchtung. Um über die Benutzerschnittstelle auf EIN/AUS zu schalten, muss die Hintergrundbeleuchtung nicht eingeschaltet sein. -
Seite 45: Fehlercodes Beim Probelauf
Inbetriebnahme Maßnahme Ergebnis Innerhalb von 10 Sekunden Der Probelauf beginnt. drücken. 3 Über 3 Minuten den Betrieb prüfen. 4 Den Probelauf beenden. Maßnahme Ergebnis Mindestens 4 Sekunden lang Das Menü Einstellungen wird gedrückt halten. angezeigt. Die Option Testbetrieb EIN/AUS Einstellungen Testbetrieb EIN/AUS auswählen. Servicekontakt Settingliste IG Lastab. - Seite 46 Inbetriebnahme Fehlercode Mögliche Ursache Im Falle eines 3-phasigen Stromversorgungssystems fehlt eine Phase. Hinweis: Ein Betrieb ist nicht möglich. Auf AUS schalten, die Verkabelung überprüfen und zwei der drei elektrischen Adern vertauschen. Der Lufteinlass oder -auslass ist blockiert. Die Absperrventile sind geschlossen. ▪...
-
Seite 47: Übergabe An Den Benutzer
Übergabe an den Benutzer 8 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist. -
Seite 48: Entsorgung
Entsorgung 9 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,... -
Seite 49: Technische Daten
Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 10.1 Schaltplan 10.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan zur betreffenden Einheit. - Seite 50 Technische Daten Symbol Bedeutung Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Eigenschaften siehe Platine Sicherung innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L Kontrollleuchte, Leuchtdiode...
- Seite 51 Technische Daten Symbol Bedeutung Überlastschutz Thermoschalter Fehlerstrom Gerät Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste...
- Seite 52 Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
- Seite 56 4P550955-3C 2020.12 Verantwortung für Energie und Umwelt...
