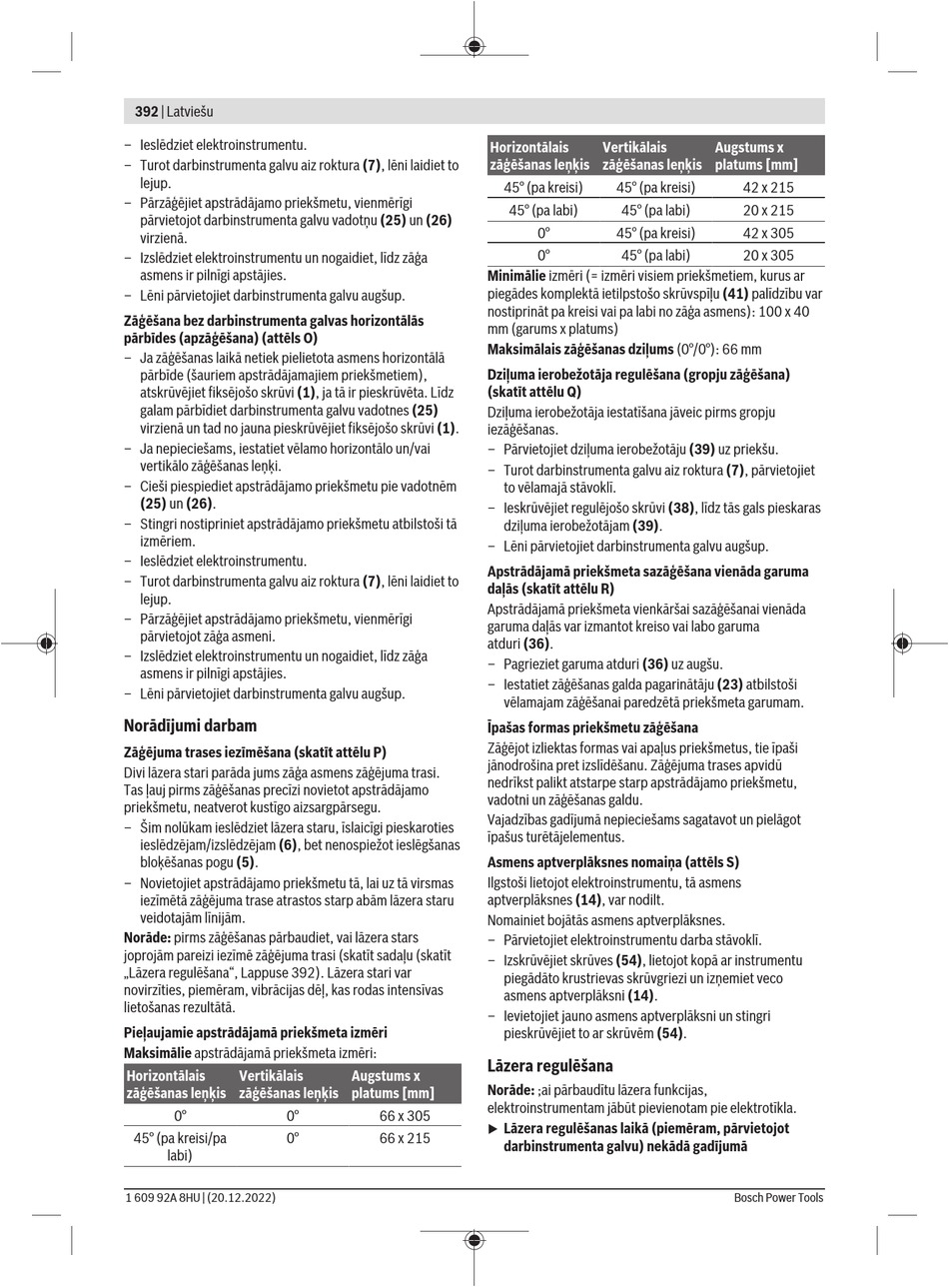

392 | Latviešu
– Ieslēdziet elektroinstrumentu.
– Turot darbinstrumenta galvu aiz roktura (7), lēni laidiet to
lejup.
– Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi
pārvietojot darbinstrumenta galvu vadotņu (25) un (26)
virzienā.
– Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa
asmens ir pilnīgi apstājies.
– Lēni pārvietojiet darbinstrumenta galvu augšup.
Zāģēšana bez darbinstrumenta galvas horizontālās
pārbīdes (apzāģēšana) (attēls O)
– Ja zāģēšanas laikā netiek pielietota asmens horizontālā
pārbīde (šauriem apstrādājamajiem priekšmetiem),
atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta. Līdz
galam pārbīdiet darbinstrumenta galvu vadotnes (25)
virzienā un tad no jauna pieskrūvējiet fiksējošo skrūvi (1).
– Ja nepieciešams, iestatiet vēlamo horizontālo un/vai
vertikālo zāģēšanas leņķi.
– Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm
(25) un (26).
– Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā
izmēriem.
– Ieslēdziet elektroinstrumentu.
– Turot darbinstrumenta galvu aiz roktura (7), lēni laidiet to
lejup.
– Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi
pārvietojot zāģa asmeni.
– Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa
asmens ir pilnīgi apstājies.
– Lēni pārvietojiet darbinstrumenta galvu augšup.
Norādījumi darbam
Zāģējuma trases iezīmēšana (skatīt attēlu P)
Divi lāzera stari parāda jums zāģa asmens zāģējuma trasi.
Tas ļauj pirms zāģēšanas precīzi novietot apstrādājamo
priekšmetu, neatverot kustīgo aizsargpārsegu.
– Šim nolūkam ieslēdziet lāzera staru, īslaicīgi pieskaroties
ieslēdzējam/izslēdzējam (6), bet nenospiežot ieslēgšanas
bloķēšanas pogu (5).
– Novietojiet apstrādājamo priekšmetu tā, lai uz tā virsmas
iezīmētā zāģējuma trase atrastos starp abām lāzera staru
veidotajām līnijām.
Norāde: pirms zāģēšanas pārbaudiet, vai lāzera stars
joprojām pareizi iezīmē zāģējuma trasi (skatīt sadaļu (skatīt
„Lāzera regulēšana", Lappuse 392). Lāzera stari var
novirzīties, piemēram, vibrācijas dēļ, kas rodas intensīvas
lietošanas rezultātā.
Pieļaujamie apstrādājamā priekšmeta izmēri
Maksimālie apstrādājamā priekšmeta izmēri:
Horizontālais Vertikālais
zāģēšanas leņķis zāģēšanas leņķis
0° 0°
45° (pa kreisi/pa 0°
labi)
1 609 92A 8HU | (20.12.2022)
Horizontālais
zāģēšanas leņķis
45° (pa kreisi)
45° (pa labi)
Minimālie izmēri (= izmēri visiem priekšmetiem, kurus ar
piegādes komplektā ietilpstošo skrūvspīļu (41) palīdzību var
nostiprināt pa kreisi vai pa labi no zāģa asmens): 100 x 40
mm (garums x platums)
Maksimālais zāģēšanas dziļums (0°/0°): 66 mm
Dziļuma ierobežotāja regulēšana (gropju zāģēšana)
(skatīt attēlu Q)
Dziļuma ierobežotāja iestatīšana jāveic pirms gropju
iezāģēšanas.
– Pārvietojiet dziļuma ierobežotāju (39) uz priekšu.
– Turot darbinstrumenta galvu aiz roktura (7), pārvietojiet
to vēlamajā stāvoklī.
– Ieskrūvējiet regulējošo skrūvi (38), līdz tās gals pieskaras
dziļuma ierobežotājam (39).
– Lēni pārvietojiet darbinstrumenta galvu augšup.
Apstrādājamā priekšmeta sazāģēšana vienāda garuma
daļās (skatīt attēlu R)
Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda
garuma daļās var izmantot kreiso vai labo garuma
atduri (36).
– Pagrieziet garuma atduri (36) uz augšu.
– Iestatiet zāģēšanas galda pagarinātāju (23) atbilstoši
vēlamajam zāģēšanai paredzētā priekšmeta garumam.
Īpašas formas priekšmetu zāģēšana
Zāģējot izliektas formas vai apaļus priekšmetus, tie īpaši
jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū
nedrīkst palikt atstarpe starp apstrādājamo priekšmetu,
vadotni un zāģēšanas galdu.
Vajadzības gadījumā nepieciešams sagatavot un pielāgot
īpašus turētājelementus.
Asmens aptverplāksnes nomaiņa (attēls S)
Ilgstoši lietojot elektroinstrumentu, tā asmens
aptverplāksnes (14), var nodilt.
Nomainiet bojātās asmens aptverplāksnes.
– Pārvietojiet elektroinstrumentu darba stāvoklī.
– Izskrūvējiet skrūves (54), lietojot kopā ar instrumentu
piegādāto krustrievas skrūvgriezi un izņemiet veco
asmens aptverplāksni (14).
– Ievietojiet jauno asmens aptverplāksni un stingri
pieskrūvējiet to ar skrūvēm (54).
Lāzera regulēšana
Augstums x
Norāde: ;ai pārbaudītu lāzera funkcijas,
platums [mm]
elektroinstrumentam jābūt pievienotam pie elektrotīkla.
66 x 305
Lāzera regulēšanas laikā (piemēram, pārvietojot
u
66 x 215
darbinstrumenta galvu) nekādā gadījumā
Vertikālais Augstums x
zāģēšanas leņķis platums [mm]
45° (pa kreisi)
45° (pa labi)
0° 45° (pa kreisi)
0° 45° (pa labi)
42 x 215
20 x 215
42 x 305
20 x 305
