Topgarden RoundCube 2.4 Bauanleitung Seite 50

S2 x3
Schraube 3x40
Schraube 4,5x60
S5 x6
Thermoschraube 4,2x55
I3 I6
I10
Achtung: Wasserwaage benutzen
I9
I3 I6
Die H öhe der Unterkante der Rückenlehne
I9
ist im Bild dargestellt.

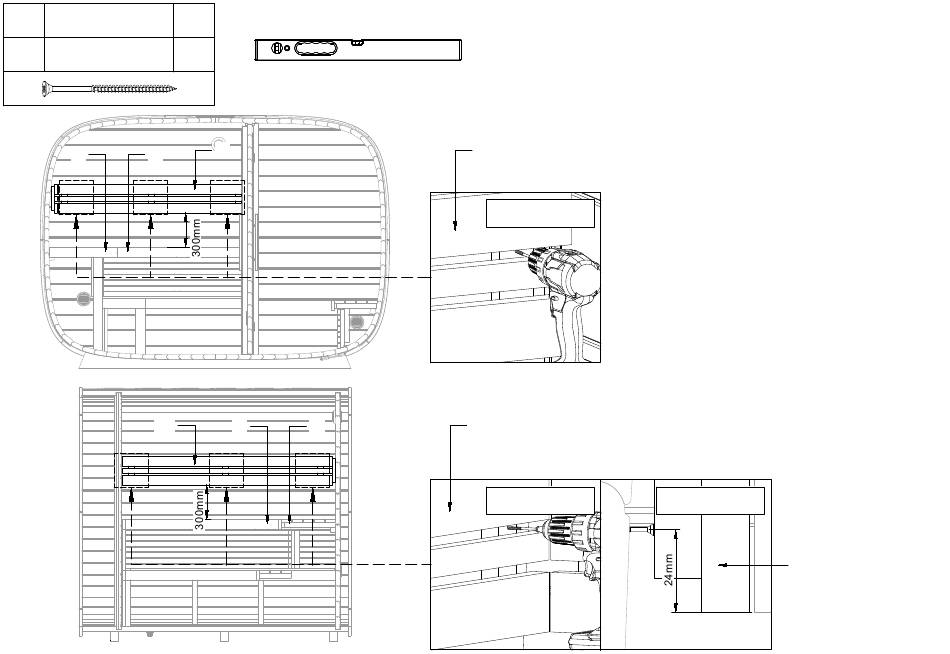

Zuerst die Bankrückenlehne I9 montieren und mit
drei Schrauben S5 befestigen. Die Höhe der
Unterkante der Rückenlehne ist im Bild dargestellt.
Schraube S5
Als nächstes montieren Sie die Sitzbank-Rückenlehne
I10. Es muss von der Unterkante gesetzt werden, da
die Wand nicht eben ist. Verwenden Sie zum
Nivellieren S2-Schrauben und platzieren Sie sie
hinter dem Block, mit dem die Rückenlehnen an der
Wand anliegen. Drehen Sie die Schrauben zu Beginn
ein, lassen Sie 20 mm heraus und drehen Sie sie
dann bei Bedarf nach innen oder außen. Oder
verwenden Sie Abstandsblöcke.
I10
Schraube S5 Schraube S2
I10
41
