Topgarden RoundCube 2.4 Bauanleitung Seite 49

S1 x4
Sc hraube 3x30
Sc hraube 4,5x60
S5 x2
Thermoschraube 4,2x55
I3
I4
I5
I4 I8
Verwenden Sie zur Montage der Abdeckleiste
Schrauben (im Lieferumfang enthalten) oder
Lattennägel (nicht im Lieferumfang enthalten,
müssen selbst besorgt werden).
Das beste Ergebnis wird mit Nägeln erzielt,
deren Köpfe weniger sichtbar sind.
I6 I8 I7
I8
D9
Das Abdeckbrett ist l änger, es
muss auf die richtige Größe
zugeschnitten werden.
Bitte versenken Sie
Schraubenkopf bei der Verwendung
von Schrauben für Abdeckbrett!
Bei der Verwendung von Schrauben
müssen vor dem Verschrauben der
Abdeckleisten kleine Löcher gebohrt
werden, damit diese nicht splittern.
D9 wird mit 4 Schrauben oder
Latte 4 Nägel an der Mittelwand
befestigt.

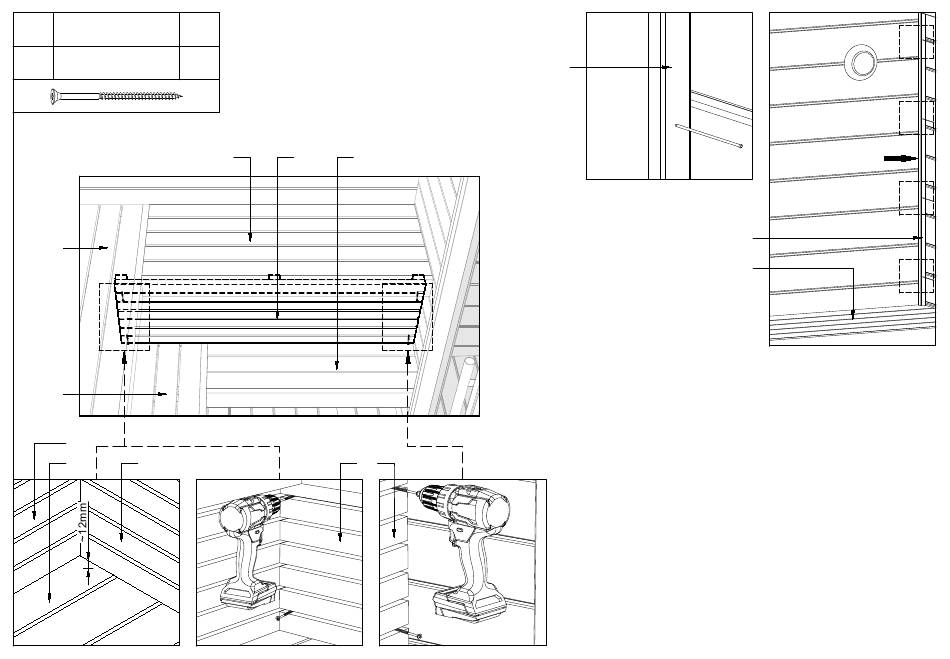

Installieren Sie die Banksch ürze I8. sie muss so platziert
werden, dass zwischen Unterkante und Mittelbank I4 und I7
ein kleiner Spalt bleibt. Mit vier Schrauben befestigen.
D9
den
I6
40
