Topgarden RoundCube 2.4 Bauanleitung Seite 46

Schruabe 4,5x60
S5 x8
Thermoschraube 4,2x55
I5
I4
I4
K45
D8
D8 K45 I4 D7
Achtung: Wasserwaage benutzen
D8
D7
I4
K45
D8
I4 I5 I3

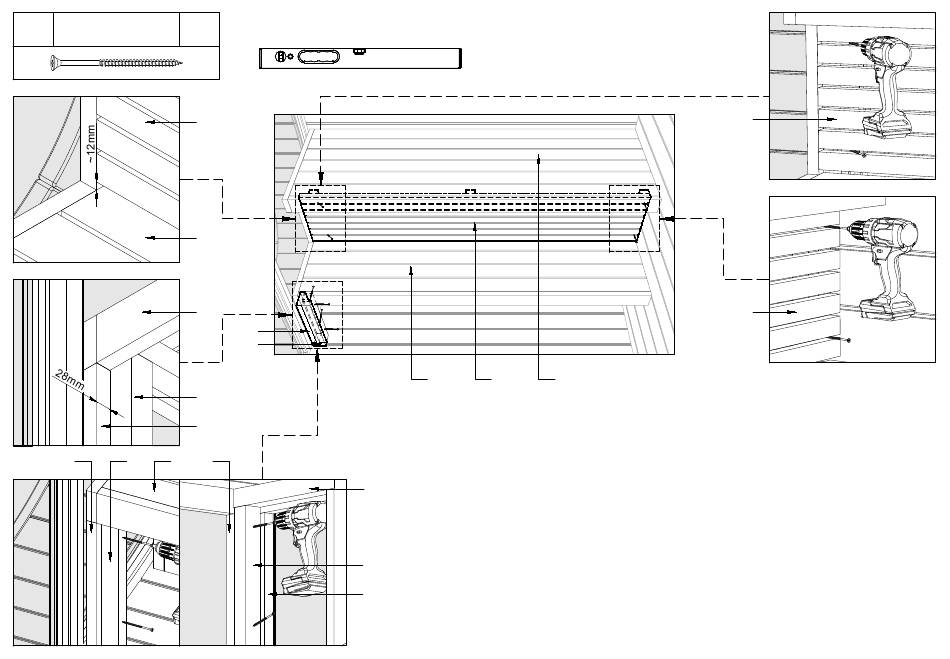

Die Abdeckleisten sind länger, sie müssen auf die richtige Größe zugeschnitten
werden.
Messen und montieren Sie zuerst die Abdeckleiste D7 und D8 des Eckfußes K45.
Messen Sie von der Bank bis zum Boden. Schneiden Sie die D7 und D8 zurecht.
Installieren Sie zuerst die Abdeckleiste D7 und dann D8. Beide werden mit zwei
Schrauben am Eckbein K45 Kantholz befestigt.
Als nächstes montieren Sie die Bankschürze I5. Sie muss so platziert werden, dass
zwischen Unterkante und Mittelbank I4 ein kleiner Spalt entsteht (siehe Skizze oben
rechts). Mit vier Schrauben befestigen.
I5
I5
