4,5X60 X10 Achtung: Wasserwaage Benutzen - Topgarden Roundcube 2.4 Bauanleitung

Schraube 4,5x60
S5 x10
Thermoschrauben 4,2x55
D7 and
K45
I3
I4
K45
I4
K45
Achtung: Wasserwaage benutzen
D7 and
K45
I4
AC HTUNG!
Bohren Sie vor dem Verschrauben
ein 4-mm-Loch in die 45x45 mm
Kanthölzer
Die Messung muss von der Unterkante des unter der Sitzbank
angebrachten Kantholzes aus begonnen werden.
Die Kanth ölzer und Abdeckleisten sind länger, sie müssen auf die richtige
Größe gekürzt werden.
Bitte versenken Sie die Schraubenk öpfe, auf dem Bauteilen auf die
weitere verschraubt werden

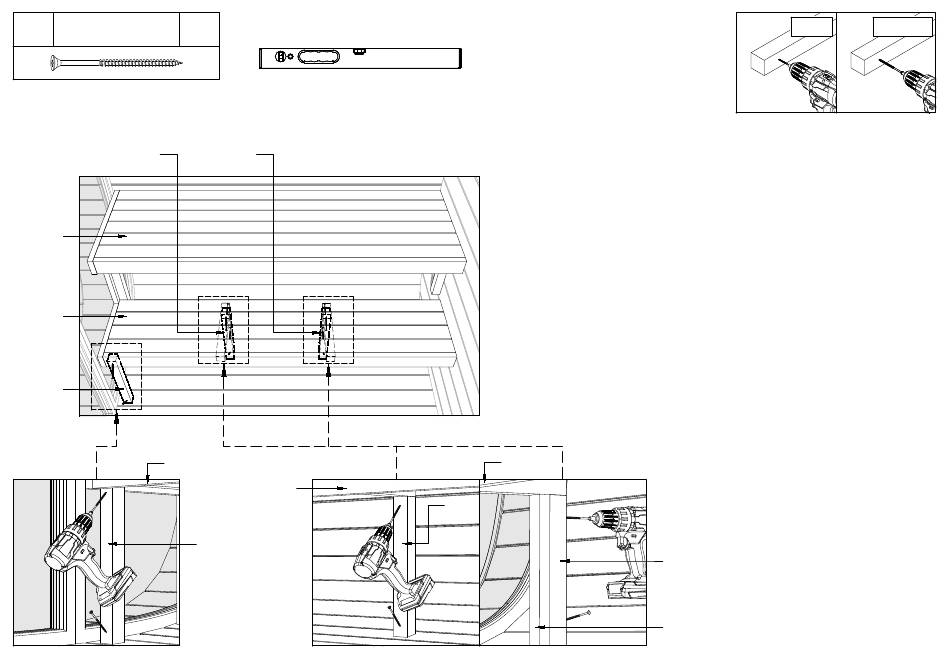

Messen und montieren Sie zuerst den Eckfuß K45 der Mittelbank I4. Messen
Sie von der Bank bis zum Boden. K45 zuschneiden. Wenn es geschnitten ist
achten Sie darauf, dass das Kantholz K45 beim Anbringen senkrecht zur
Sitzbank steht.
Montieren Sie als n ächstes die beiden Mittelbeine K45 der Mittelbank I4.
Messen Sie von der Bank bis zum Boden. Schneiden Sie den K45 zu. Wenn es
richtig geschnitten ist, achten Sie darauf, dass das Kantholz K45 beim
Anbringen senkrecht zur Bank bleibt.
Montieren Sie nun die Abdeckleiste D7 auf den Mittelbeinen K45. Messen Sie
ab Bank auf den Boden. Schneiden Sie die D7 auf die richtige Größe und
installieren Sie sie an den K45-Beinen mit je zwei Schrauben wie im Bild
gezeigt.
I4
K45
Bohren
K45
D7
Schraube
36
