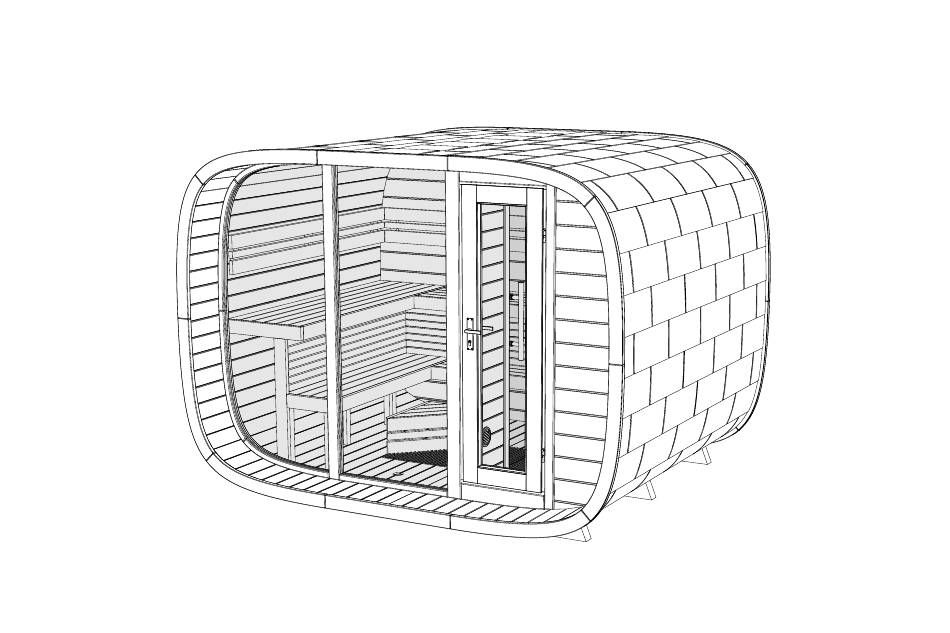

- Seite 1 Round Cube 2.4 / 2.6 Bauhandbuch Prüfen Teile Zusammenbau Vollständigkeit!
-
Seite 3: Frontansicht
~3082 2400 für Round Cube 2.4 2600 für Round Cube 2.6 Front Hinten 2400 896 für RC 2.4 896 für RC 2.4 Front Ansicht 996 für RC 2.6 996 für RC 2.6 Skala 1 : 30 Rückansicht Round Cube... - Seite 4 ~3082 3012 2400 1748 1138 1150 Skala 1 : 30 1668 1150 Round Cube 2.4 2400...
- Seite 5 ~3082 3012 2400 1748 1138 1150 S kala 1 : 30 1668 1150 Round Cube 2.6 2400...
- Seite 6 ~214 ~ 120 ~ 120 ~55 mm ~ 45 mm B4.3 B4.1.4 B4.2 B4.1.1 B3.1a B3.1b B4.1.2 B6.2 B4.1.3 B6.1 ~ 55 mm B5.3 ~ 20 mm B5.2.2 B5.1.2 B5.2.1 B5.1.1 Material-Liste 1...
- Seite 7 ~ 60 mm ~ 55 mm l=~2.4m l=~2.4m f ür RC 2.4 and l=~2.6m für RC 2.6 B7.1b1 x 8 für RC 2.4 ~ 55 mm 9 für RC 2.6 x 7 pkg 2pcs Für RC 2.4 7 pkg 8pcs Für RC 2.6 B7.1 B7.1a B7.1b2...
- Seite 8 F ür RC 2.4 Für RC 2.6 Kant hölzer in 45x45 mm ~ 20 mm x 1 f ür RC 2.4, I12 und I13 ~88 mm 3 für RC 2.6 x 5 f ür RC 2.4, 3 für RC 2.6 ~45 mm ~ 88 mm Material-Liste 3...
- Seite 9 Name in Nägel und Schrauben (Maßstab 1:2) Schraubengröße Einsatzgebiet Menge Anleitung Um die Wände zu befestigen Schraube 6x140 Wird in dieser Sauna nicht verwendet Schraube 6x100 Schraube 4,5x80 x242 Hauptsächlich für den Innen- und Außenbau Thermoschrauben 4,2x75 Um die Türen zu befestigen Schraube 4,2x75 Schraube 4,5x60 x197...
- Seite 10 Schraube 4,5x80 Thermoschrauben 4,2x75 Achtung: Wasserwaage benutzen mm=mm Der Untergrund von der Sauna muss in Waage sein! mm=mm...
- Seite 11 Schraube 4,5x80 Thermoschrauben 4,2x75 Verwenden Sie zwei Schrauben für die Punkte A1, A2 und A3 (siehe Skizze) Schraubenkopf bitte versenken! mm=mm...
- Seite 12 Schraube 4,5x80 Thermoschrauben 4,2x75 Verwenden Sie einen Gummihammer, um die Bretter zusammen zu klopfen. Schrauben Sie jede Diele B3a und B3b auf das Fundament B1 mit einer Schraube. Ca. 10 Stück auf jeder Seite links B3a und rechts B3b. Schraubenkopf bitte versenken! B3.1a B3.1b Wenn die Boards installiert sind, sollte es so aussehen, ca.
- Seite 13 R ückwand Vor der Installation des Wasserabflusses muss das Loch mit einer Lochs ä ge geschnitten werden. Installieren Sie ein St ü ck Ablaufrohr V1. ~306 mm Wand ~64 mm ~44 mm...
- Seite 14 R1 (Gummidichtung) auf die Innenseite der Nut legen wie in Bild A1 und A2 gezeigt. Bohren Sie ein 10-mm-Loch in jede Diele in der Vorderwand Nut und in der Rückwand Nut an der außenkante wie im Bild A3 und A4 gezeigt. Entfernen Sie den Verbindungsbalken B2 auf beiden Seiten.
- Seite 15 Schraube 4,5x60 Thermoschrauben 4,2x55 Achtung: Wasserwaage benutzen mm=mm B6.1 mm=mm FMontieren Sie zuerst den unteren Teil der Rückwand. Der untere Teil der Rückwand muss sich in der Mitte des Sockels befinden. Wenn der untere Teil der Rückwand eingesetzt ist, muss er mit Schrauben befestigt werden. Schraubenpositionen sind Bild...
- Seite 16 Schraube 6x140 Installieren Sie zuerst die unteren Teile der Mittelwand B5.1.1 und B5.2.1. B5.1.1 und B5.2.1 Sie müssen 284 mm von der Mitte entfernt installiert werden, wie in den Bildern gezeigt. Wenn sie richtig sitzen, befestigen Sie beide (B5.1.1 und B5.1.2) mit zwei Schrauben, wie im Bild gezeigt.
- Seite 17 Schraube 6x140 Achtung: Wasserwaage benutzen Schraube 4,5x80 Thermoschrauben 4,2x75 Schraube 4,5x60 Thermoschrauben 4,2x55 Schraube S9 B5.2.2 B5.3 B6.1 Schraube S5 B5.1.2 Schraube S7 Montieren Sie nun die oberen Teile der Mittelwand. Installieren Sie Schraube S7 zuerst B5.2.2 und dann die anderen Teile dieser Wand. B5.2.2 mit Schrauben am unteren Teil der Rückwand befestigen.
- Seite 18 Schraube 4,5x80 Achtung: Wasserwaage benutzen Thermoschrauben 4,2x75 B6.2 B5.2.2 Rückwand Verbindungsleisten Montieren Sie nun die oberen Teile der Rückwand B6.2 Wenn das obere Teil der Rückwand vorhanden ist, befestigen Sie es mit Schrauben am unteren Teil der Rückwand. Der obere Teil der Rückwand muss genauso wie der Rückwand untere Teil der Rückwand an der Mittelwand befestigt Verbindungsleisten...
- Seite 19 Schraube 4,5x80 Schraube S7 Thermoschrauben 4,2x75 Schraube 4,5x60 Thermoschrauben 4,2x55 Achtung: Wasserwaage benutzen B4.2 Schraube S5 Schraube S7 Installieren Sie den Glaswandteil der Vorderwand B4.2 und befestigen Sie ihn mit Schrauben an den Mittelwandbohlen B5.1.2 und mit einer Schraube am Sockel.
- Seite 20 Schraube 4,5x60 Thermoschrauben 4,2x55 Schraube 3x40 B4.3 Schraube S5 B4.2 min. 20mm Mittelwand Verbindungsleisten Schraube S2 Schraube S5 Installieren Sie den Glaswandteil der Vorderwand B4.3 und befestigen Sie ihn mit Schrauben am Glaswandteil der Vorderwand B4.2 und am Sockel. Wenn vordere Glaswandteil montiert...
- Seite 21 Schraube 4,5x80 Schraube S7 Thermo schrauben 4,2x75 Schraube 4,5x60 Thermoschrauben 4,2x55 Stellen Sie durch die Montage des Holzteils der Vorderwand sicher, dass die Türöffnung korrekt ist. Bitte den S7-Schraubenkopf versenken! B4.1.3 B4.1.2 Schraube S5 B4.1.4 B4.1.1 Schraube S7...
- Seite 22 Legen Sie vor der Montage des Holzwandteils der Schraube 4,5x80 Achtung: Wasserwaage benutzen Vorderwand B4.1 ein Brett B3.1a oder B3.1b zwischen Thermoshrauben 4,2x75 den Glasteil der Vorderwand und die Rückwand, es kann danach entfernt werden. Montieren Sie den Schraube 6x140 Holzteil der Vorderwand B4.1.
- Seite 23 Schraube 4,5x60 x120 Thermoschrauben 4,2x55 Entfernen Sie es, wenn es beginnt, die Konstruktion der Seitenwand zu stören. B3.1a Verwenden Sie die Wandbohlen B3.1a (links) und B3.1b (rechts), um den Korpus zu bauen. Schlagen Sie die Dielen mit einem Gummihammer zusammen und schrauben Sie die Bohlen dann mit 2 Schrauben fest.
- Seite 24 Hinten Hinten Bitte messen Sie den Abstand vorne und hinten, die Maße können unterschiedlich sein. Hinten Front Front Front...
- Seite 25 Schraube S2...7 3x40 ... 4,5x80 Front/2 Front/2 Hinten/2 Hinten/2 Teilen Sie das Maß durch zwei und übertragen Sie die Maße auf die letzten beiden Dielen. Verbinden Sie die Maße auf der Diele mit einer Linie und schneiden Sie diese Enden ab. Kleben Sie die beiden frisch geschnittenen Bretter mit Holzleim und verbinden Sie sie mit 7 Stück 3x40 ...
- Seite 26 Schraube 4,5x60 Thermoschrauben 4,2x55 Setzen Sie das letzte Stück ein und klopfen Sie die Dielen mit einem Gummihammer zusammen. Schrauben Sie die losen Bretter mit Schrauben an die Wände. Schraubenkopf bitte versenken!
- Seite 27 M2 Schloßschraube kurze muss Ende Unterlegscheibe M10 unter der Klemme bleiben M1 Metallband M5 Klemme Mutter M10 das kurze Ende ~175mm ~175mm muss unter der Klemme bleiben Legen Sie die Spannbänder M1 (Stahlband) um die Seitenwände und fädeln Sie die Bänder wie folgt in die Öse ein (siehe Skizze oben).
- Seite 28 Ansicht Schraube 3x30 Ansicht außen innen Ansicht außen Die inneren und äußeren Lüftungsgitter V2 und die verstellbare Abdeckung V3 werden mit 3 Schrauben verschraubt Ansicht innen Ansicht innen Ansicht außen...
- Seite 29 Achtung: Wasserwaage benutzen Schraube 4,2x75 S2 Schraube Schraube 3x40 B7.1b2 B7.1a B7.1b1 S7 Schraube Türen von innen einbauen. (im Bild gezeigt). Schrauben Sie eine Schraube in jede zweite Diele von außen. B7.1 Innen 2 Schrauben oben und unten und in den Türrahmen, der an der Mittelwand anliegt und die 4 Löcher für Schrauben hat (siehe Bild).
- Seite 30 Achtung: Wasserwaage benutzen Schraube 4,2x75 Schraube 3x40 B7.2b B7.2a B7.2a S7 Schraube S2 Schraube Einbau der Innentür / Glastür (im Bild gezeigt). Schrauben Sie eine Schraube in jede zweite Diele und 2 Schrauben oben. Wenn die Tür eingebaut ist, schrauben Sie B7.2 Türlatten/Blenden an, oben 3 Schrauben in die Türlatte/Blende und in die Seite jeweils 5 Schrauben.
- Seite 31 Schraube 3x30 Verwenden Sie zur Montage der Abdeckleiste Schrauben (im Lieferumfang enthalten) oder Lattennägel (nicht im Lieferumfang enthalten, müssen selbst besorgt werden). nagel Das beste Ergebnis wird mit N ägeln erzielt, deren Köpfe weniger sichtbar sind. Mittelwand Die Abdeckleisten sind länger, sie müssen auf die richtige Größe zugeschnitten werden.
- Seite 32 Nagel 2,5x25 min.50 mm Die äußeren Dach Unterlagen werden mit Nägeln von oben mit einem Abstand von ca. 180 mm befestigt. Wenn die Unterlagen an Ort und Stelle sind, müssen ihre Enden fixiert werden. Sie müssen vor der Befestigung mit Nägeln gebogen werden. Erste äußere Dach Unterlage so verlegen, dass Verwenden Sie beim Biegen eine Wärmequelle, da mittlere...
- Seite 33 Nagel 2,5x25 Hinten Die Anfangsschindeln/Basisschindel der ersten Reihe müssen zuerst montiert werden. Die Schindelbahnen sind selbstklebend, um eine bessere Haftung zu erzielen, verwenden Sie eine Wärmequelle. Front Hinten Das erste Schritt besteht darin, die Platte 150 mm kürzer zu schneiden. (siehe Skizze unten links) Schutzfolien Entfernen...
- Seite 34 Nagel 2,5x25 Hinten Die erste Schindel R4 der ersten Reihe beginnt unten und in der Mitte der Seitenwand der Sauna. Die Schindelbahnen sind selbstklebend, um eine bessere Haftung zu erzielen, verwenden Sie Front eine Wärmequelle. Front Hinten Entfernen Sie die Schutzfolie von der Unterseite der Schindel R4 und bringen Sie es an, indem Sie die Reihe von unten und in der Mitte beginnen.
- Seite 35 A bschneiden Abschneiden Reihe 4 Reihenanordnung Bitumendachbahn f ür Round Cube 2.4 und 2.6 Reihe 3 Zuerst wird die Basisreihe verlegt, dann die erste Reihe usw. bis zur Mitte. Die über dem Rand der Saunawand verbleibenden Schindeln werden abgeschnitten und wenn möglich für andere Reihen Reihe 2 verwendet.
- Seite 36 Nagel 2,5x25 Der Dachfirst muss mittig plat ziert werden, beginnend am hinteren Ende der Sauna oder am vorderen Ende. Die Schindeln sind selbstklebend, um eine bessere Haftung zu erzielen, verwenden Sie eine Wärmequelle. ~150 mm min. Wenn die Schindeln angebracht sind, befestigen Sie sie mit 4 N ägeln an der selbstklebenden Stelle, wie in der Abbildung gezeigt (siehe Skizze oben rechts).
-
Seite 37: 4,5X80 X60 Achtung: Wasserwaage Benutzen
Schraube 4,5x80 Achtung: Wasserwaage benutzen Thermoschrauben 4,2x75 Montage der Blendbretter D4 + D5 am vorderen und hinteren Ende der Sauna. Mit der Montage der Blendbretter wird von unten begonnen und das erste Blendbrett muss mittig am vorderen Ende und am hinteren Ende der Sauna sein. (siehe Skizze oben rechts) ersten Blendbretts... - Seite 38 Wenn die Blendbretter montiert sind, müssen die verbleibenden zwischen Lücken Dachbitumenbahnen und der Abdeckplatte mit Dichtmasse/Bitumensilikon (nicht im Lieferumfang) ausgefüllt werden.
-
Seite 39: Achtung: Wasserwaage Benutzen
Schraube 4,5x80 Bohrung Schraube Achtung: Wasserwaage benutzen Thermoschrauben 4,2x75 AC HTUNG! Bohren Sie vor dem Verschrauben ein 4-mm-Loch in die 45x45 mm Kanthölzer. H öhenmessungen werden einer geraden Oberfläche aus gemessen. Schraubenkopf bitte versenken! ~744mm Messen Sie zuerst die Höhe der Wandhalterung 65 mm K35 der Bank. -
Seite 40: 4,5X60 X4 Achtung: Wasserwaage Benutzen
Schraube 4,5x60 Bohrung Schraube Achtung: Wasserwaage benutzen Thermoschrauben 4,2x55 AC HTUNG! Schraube 4,5x80 Bohren Sie vor dem Thermoschrauben 4,2x75 Verschrauben ein 4-mm-Loch in K10 45x45 mm Kantholz. Schraube S7 Schritt 2 Schritt 1 Schritt 3 Schritt 4 Schraube S7 Schritt 1: Platzieren Sie die I1-Bank, aber schrauben Sie sie nicht an Wandhalterungen K35 fest. - Seite 41 Schraube 4,5x80 Bohren Schraube Achtung: Wasserwaage benutzen Thermoschrauben 4,2x75 AC HTUNG! Bohren Sie vor dem Verschrauben ein 4-mm-Loch in die 45x45 mm Kanthölzer. H öhenmessungen werden einer geraden Oberfläche aus gemessen. Schraubenkopf bitte versenken! 1196mm Messen montieren zuerst 936mm Wandhalterung K35. Messen Sie die Höhe und den Abstand von der Mittelwand.
- Seite 42 Schraube 4,5x60 Bohren Schraube Achtung: Wasserwaage benutzen Thermoschrauben 4,2x55 AC HTUNG! Schraube 4,5x80 Bohren Sie vor dem Thermoschrauben 4,2x75 Verschrauben ein 4-mm-Loch in K10 45x45 mm Kantholz. Installieren und befestigen Sie die obere I3-Bank an den Wandhalterungen K55 mit zwei S7-Schrauben und K30 mit zwei S5-Schrauben.
- Seite 43 Schraube 4,5x60 Bohren Schraube Achtung: Wasserwaage benutzen Thermoschrauben 4,2x55 AC HTUNG! Bohren Sie vor dem Verschrauben ein 4-mm-Loch in die 45x45 mm Kanthölzer Die Messung muss an der Unterkante des Kantholzes begonnen werden, das unter der Bank für Kantholzbeine angebracht ist. Markieren Sie vor der Montage der Abdeckleiste D6 den Die Kanthölzer und Abdeckleisten sind länger, sie müssen Abstand von der Au ßenkante der Sitzbank.
- Seite 44 Schraube 4,5x60 Achtung: Wasserwaage benutzen Thermochrauben 4,2x55 Schraube 4,5x80 Thermoschrauben 4,2x75 Schraube S7 Sc hraube S7 gerade Oberfl äche Die Deckleiste ist l änger, sie muss auf die richtige Befestigen Sie die Abdeckleiste D7 mit zwei S5-Schrauben am Größe zugeschnitten werden. Kantholz K90.
-
Seite 45: 4,5X60 X10 Achtung: Wasserwaage Benutzen
Schraube 4,5x60 Bohren Schraube Achtung: Wasserwaage benutzen Thermoschrauben 4,2x55 AC HTUNG! Bohren Sie vor dem Verschrauben ein 4-mm-Loch in die 45x45 mm Kanthölzer Die Messung muss von der Unterkante des unter der Sitzbank angebrachten Kantholzes aus begonnen werden. D7 and D7 and Die Kanth ölzer und Abdeckleisten sind länger, sie müssen auf die richtige Größe gekürzt werden. - Seite 46 Schruabe 4,5x60 Achtung: Wasserwaage benutzen Thermoschraube 4,2x55 Die Abdeckleisten sind länger, sie müssen auf die richtige Größe zugeschnitten werden. Messen und montieren Sie zuerst die Abdeckleiste D7 und D8 des Eckfußes K45. Messen Sie von der Bank bis zum Boden. Schneiden Sie die D7 und D8 zurecht. Installieren Sie zuerst die Abdeckleiste D7 und dann D8.
- Seite 47 Schraube 4,5x60 Bohren Schrabe Achtung: Wasserwaage benutzen Thermoschrauben 4,2x55 AC HTUNG! Bohren Sie vor dem Verschrauben Schraube 4,5x80 ein 4-mm-Loch in die 45x45 mm Thermoschrauben 4,2x75 Kanthölzer Schraube S5 Schraube S5 K45 f ü r RC 2.4 K55 f ü r RC 2.6 360 mm für RC 2.4 456 mm für...
- Seite 48 Schraube 4,5x80 Bohren Schraube Thermo schrauben 4,2x75 AC HTUNG! Bohren Sie vor dem Verschrauben ein 4-mm-Loch in K10 45x45 mm Kantholz. K45 f ü r RC 2.4 K45 f ü r RC 2.4 K55 f ü r RC 2.6 K55 f ü r RC 2.6 RC - Round Cube ~1150 mm ~1150 mm...
- Seite 49 Sc hraube 3x30 Verwenden Sie zur Montage der Abdeckleiste Schrauben (im Lieferumfang enthalten) oder Sc hraube 4,5x60 Lattennägel (nicht im Lieferumfang enthalten, Thermoschraube 4,2x55 müssen selbst besorgt werden). Das beste Ergebnis wird mit Nägeln erzielt, deren Köpfe weniger sichtbar sind. Das Abdeckbrett ist l änger, es muss auf die richtige Größe zugeschnitten werden.
- Seite 50 Achtung: Wasserwaage benutzen Schraube 3x40 Schraube 4,5x60 Thermoschraube 4,2x55 Die H öhe der Unterkante der Rückenlehne ist im Bild dargestellt. Zuerst die Bankrückenlehne I9 montieren und mit drei Schrauben S5 befestigen. Die Höhe der Unterkante der Rückenlehne ist im Bild dargestellt. Schraube S5 Als nächstes montieren Sie die Sitzbank-Rückenlehne I10.
-
Seite 51: Von Hinten
Schraube 4,5x60 Thermoschraube 4,2x55 ~28 mm Installieren Sie die Fu ßbank so, dass ihre hinteren Kanten 28 mm unter den Kanten der mittleren Bänke liegen. Befestigen Sie es mit drei Schrauben am Boden, die Befestigungspunkte sind im Bild dargestellt. Wenn die Fu ßbank montiert ist, legen Sie die Gummi Bodenmatten ein.
