Topgarden RoundCube 2.4 Bauanleitung Seite 44

Schraube 4,5x60
S5 x2
Thermochrauben 4,2x55
Schraube 4,5x80
S7 x3
Thermoschrauben 4,2x75
K90
D7
D7
K90
Schraube S5
Achtung: Wasserwaage benutzen
K35
gerade Oberfl äche
Die Deckleiste ist l änger, sie muss auf die richtige
Größe zugeschnitten werden.
H öhenmessungen werden von einer geraden
Oberfläche aus gemessen.

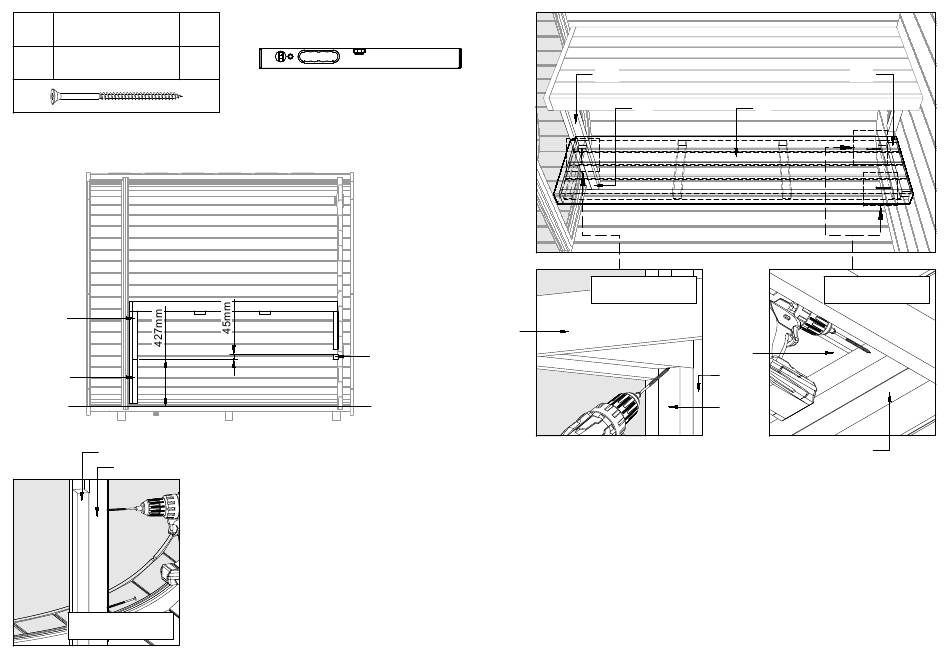

Montieren Sie zuerst das Abdeckleiste D7. Markieren
Sie die obere Kante der D8-Abdeckleiste.
Messen Sie vom markierten Punkt bis zum Boden, um
das Ma ß zu erhalten. Schneiden Sie die Abdeckleiste D7
zu.
K90
D7
Schraube S7
I4
Befestigen Sie die Abdeckleiste D7 mit zwei S5-Schrauben am
Kantholz K90.
Installieren und befestigen Sie nun die I4-Bank mit zwei
S7-Schrauben an den Wandhalterungen K35 und mit einer
S7-Schraube an K90.
Halten Sie bei der Montage die Bank waagrecht.
K35
I4
Sc hraube S7
I4
K90
D7
K35
