Topgarden RoundCube 2.4 Bauanleitung Seite 42

Schraube 4,5x60
S5 x2
Thermoschrauben 4,2x55
Schraube 4,5x80
S7 x6
Thermoschrauben 4,2x75
K30
I3
K30
Schraube S5
Achtung: Wasserwaage benutzen
K10 K10
I3
I3
Schraube S7
K10
AC HTUNG!
Bohren Sie vor dem
Verschrauben ein 4-mm-Loch in
K10 45x45 mm Kantholz.
K55
I3
Schraube S7
K55

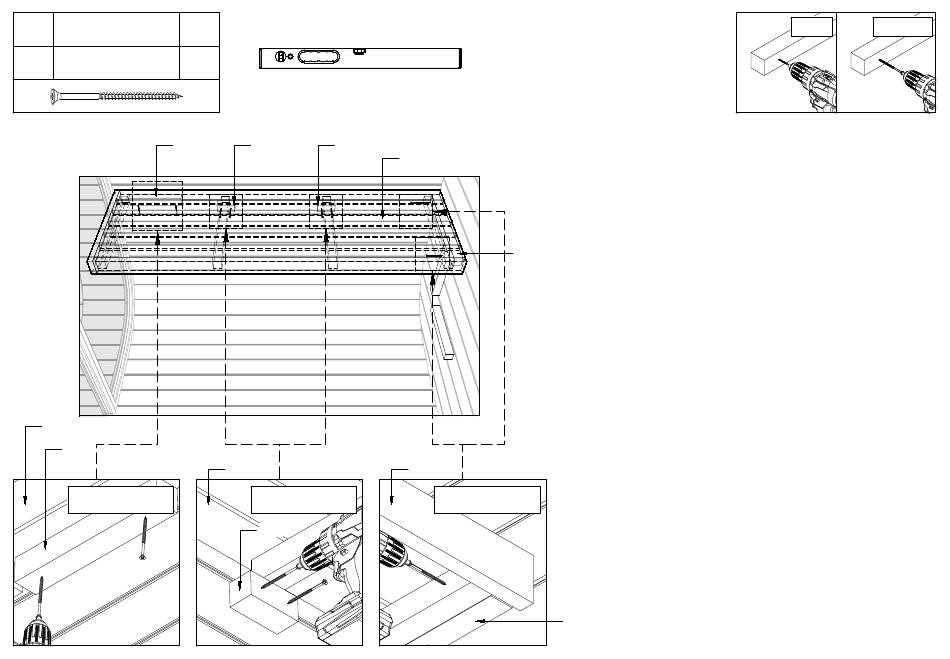

Installieren und befestigen Sie die obere I3-Bank an den
Wandhalterungen K55 mit zwei S7-Schrauben und K30 mit
zwei S5-Schrauben.
Halten Sie die Bank waagerecht.
Sobald die obere Bank befestigt ist, muss k10 als nächstes
installiert werden. K10 muss an der Unterkante des unter der
Sitzbank angebrachten Kantholzes montiert und mit zwei
S7-Schrauben an der Seitenwand befestigt werden, die
Positionen sind den Bildern zu entnehmen.
Bohren Sie vor der Montage des Kantholzes K10 Löcher für
Schrauben. Fügen Sie Kleber hinzu und schrauben Sie es
dann an die Wand und wischen Sie den überschüssigen
Kleber ab.
Bohren Schraube
33
