Topgarden RoundCube 2.4 Bauanleitung Seite 22

Schraube 4,5x80
S7 x6
Thermoshrauben 4,2x75
S9 x1
Schraube 6x140
Schraube S7
Schraube S7
Schraube S9
Achtung: Wasserwaage benutzen
B3.1a or
B3.1b

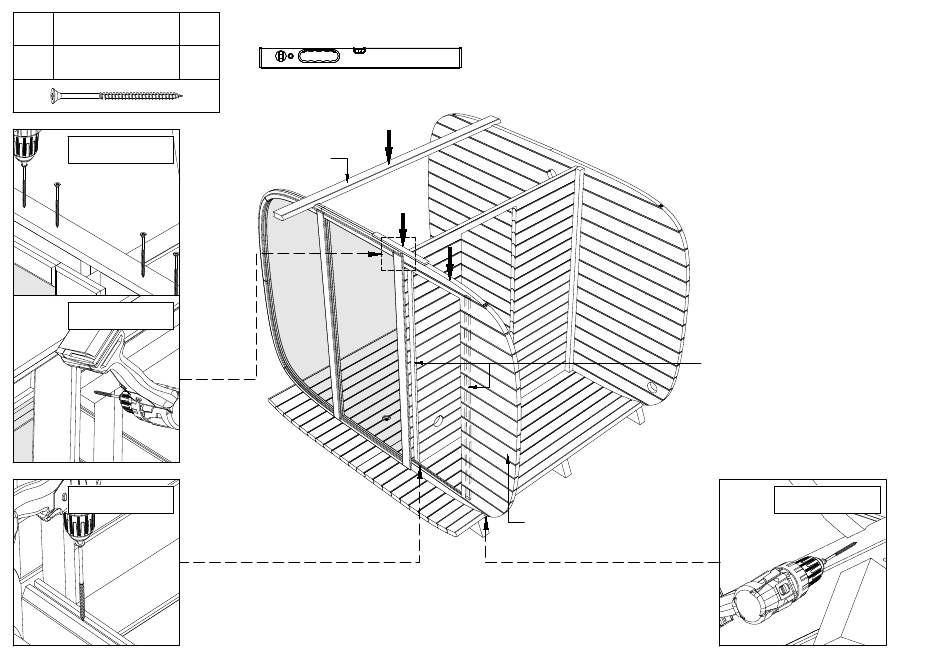

Legen Sie vor der Montage des Holzwandteils der
Vorderwand B4.1 ein Brett B3.1a oder B3.1b zwischen
den Glasteil der Vorderwand und die Rückwand, es
kann danach entfernt werden. Montieren Sie den
Holzteil der Vorderwand B4.1. Bringen Sie vor der
Befestigung mit Schrauben ein Stück Holz (schneiden
Sie es von der zuvor entfernten Verbindungsleiste ab)
am hölzernen Wandteil und an der mittleren Glaswand
an, um das hölzerne Wandteil an Ort und Stelle zu
halten, es kann danach entfernt werden. Holzwandteil
mit Schrauben am Sockel und an der Mittelwand
befestigen.
Verbindungsstäbe
B4.1
Wenn das vordere Holzwandteil mit
Schrauben befestigt ist, können die
Verbindungsstangen entfernt
werden.
Schraubenkopf bitte versenken!
Schraube S7
13
