Topgarden RoundCube 2.4 Bauanleitung Seite 27

M2 Schloßschraube
M3
Unterlegscheibe M10
M4
Mutter M10

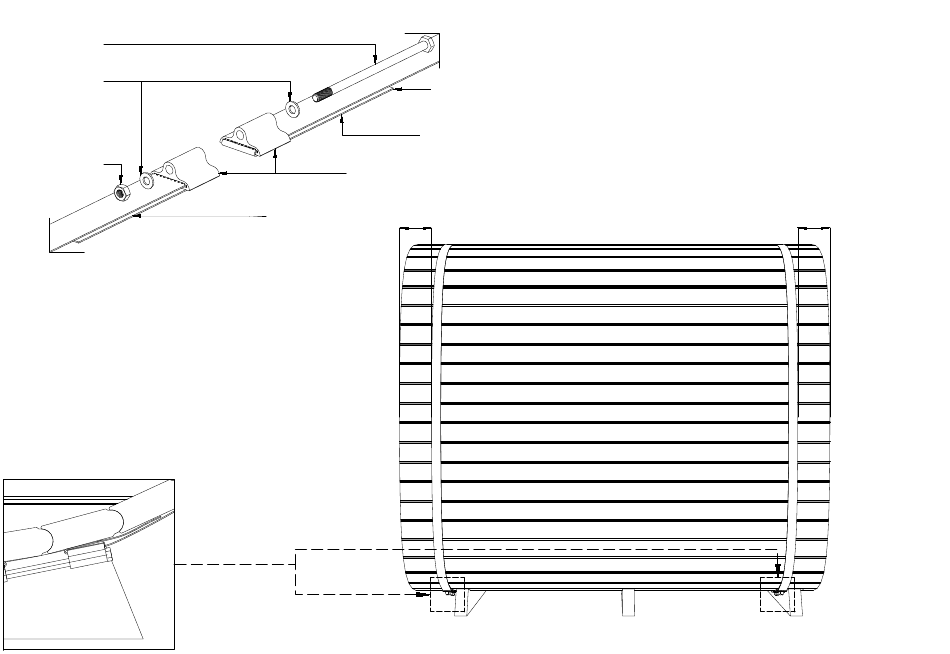

Legen Sie die Spannbänder M1 (Stahlband) um die
Seitenwände und fädeln Sie die Bänder wie folgt in
die Öse ein (siehe Skizze oben).
Sechskantmuttern und
angezogen werden, solange die Bohlen in allen
Richtungen fest sind.
Das Spannband und die Klemmen müssen wie in
der Abbildung unten gezeigt platziert werden.
M5 Klemme
das kurze Ende
muss unter der
Klemme bleiben
-schrauben müssen
das kurze muss
Ende
unter der Klemme bleiben
M1 Metallband
~175mm
~175mm
