Topgarden RoundCube 2.4 Bauanleitung Seite 48

Schraube 4,5x80
S7 x10
Thermo schrauben 4,2x75
K45 f ü r RC 2.4
K55 f ü r RC 2.6
K28
K45 f ü r RC 2.4
I6
K55 f ü r RC 2.6
K10
I7
I6
K10 I6
AC HTUNG!
Bohren Sie vor dem
Verschrauben ein 4-mm-Loch in
K10 45x45 mm Kantholz.
K45 f ü r RC 2.4
K55 f ü r RC 2.6
RC - Round Cube
~1150 mm
Draufsicht
Für Round Cube
2.4
K28

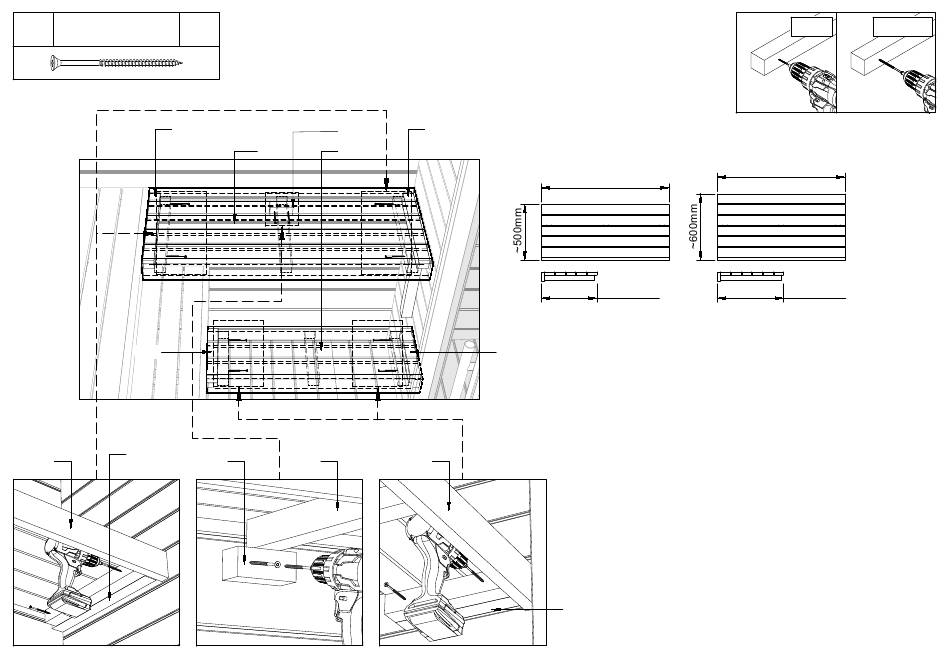

Installieren und befestigen Sie zuerst die obere I6-Bank mit zwei
Schrauben an der K45 f ür RC 2.4- oder K55 für RC 2.6-Halterungen.
Wenn die obere Bank angebracht ist, muss K10 als n ächstes
installiert werden. K10 muss an der Unterkante des Kantholzes
unter der Sitzbank angebracht und mit zwei Schrauben an der
Rückwand befestigt werden, die Positionen sind auf den Bildern
I7
ersichtlich.
Montieren und befestigen Sie nun die I7-Bank mit zwei Schrauben
an den Wandhalterungen K28.
Bohren Sie vor der Montage des Kantholzes K10 Löcher für
Schrauben. Fügen Sie Kleber hinzu und schrauben Sie es dann an die
Wand und wischen Sie den überschüssigen Kleber ab.
K28
~1150 mm
Draufsicht
Seitenansicht
~500 mm
Für Round Cube
2.6
Bohren
Schraube
Seitenansicht
~600 mm
39
