Topgarden RoundCube 2.4 Bauanleitung Seite 41

Schraube 4,5x80
S7 x8
Thermoschrauben 4,2x75
K34
1196mm
K55
134 mm
45 mm
K35
95mm
K30
RC - Round Cube
Achtung: Wasserwaage benutzen
936mm
gerade Oberfl äche
1696mm
RC 2.6
1495mm
RC 2.4
gerade Oberfl äche
AC HTUNG!
Bohren Sie vor dem Verschrauben
ein 4-mm-Loch in die 45x45 mm
Kanthölzer.
K55 K34
K35
K30
Bohren
H öhenmessungen werden
geraden Oberfläche aus gemessen.
Schraubenkopf bitte versenken!

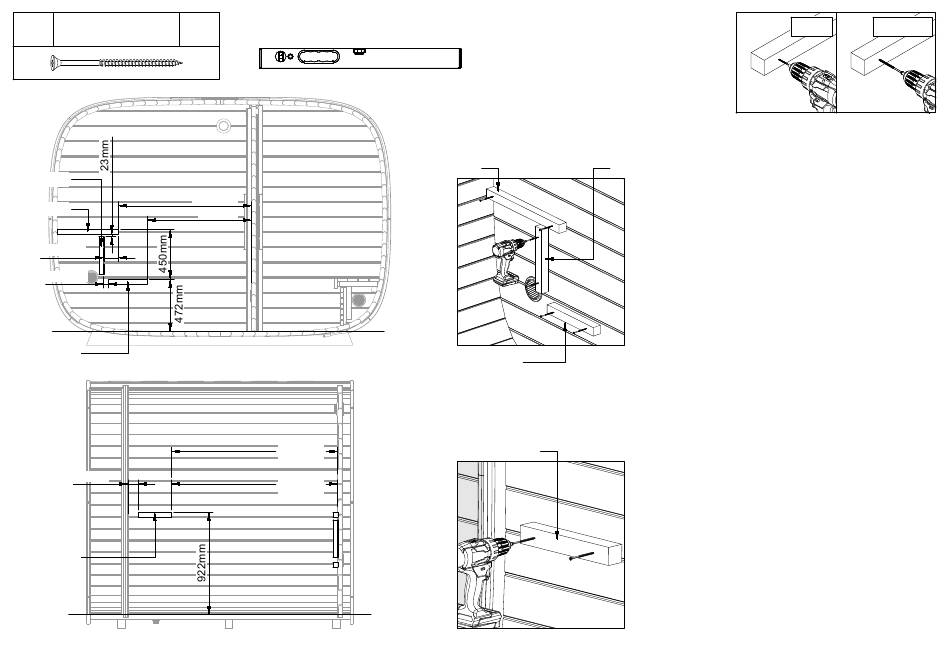

Messen und montieren Sie
Wandhalterung K35. Messen Sie die Höhe und den
Abstand von der Mittelwand. Oberkantenhöhe
und Abstand zur Mittelwand von K35 sind im Bild
dargestellt.
Als n ächstes messen und installieren Sie K55.
Messen Sie die Oberkante der Wandhalterung K55
von der Wandhalterung K35 und den Abstand zur
mittleren Wand.
Als n ächstes messen und montieren Sie die
Bankschürzen-Wandhalterung K34. Messen Sie die
Oberkante der Wandhalterung K34 und den
Außenkanten-Tiefenabstand
Wandhalterung K55. Die K34-Wandhalterung
sollte senkrecht zur K55-Wandhalterung stehen
Messen und installieren Sie nun K30. Messen Sie
die Höhe und den Abstand von der Rückwand.
Vor der Montage der Kanthölzer K30, K34, K35
und K55 Löcher für Schrauben bohren. Fügen Sie
Kleber hinzu und schrauben Sie es dann an die
Wand und wischen Sie den überschüssigen
Kleber ab.
Schraube
von einer
zuerst die
von der
