Topgarden RoundCube 2.4 Bauanleitung Seite 43

Schraube 4,5x60
S5 x4
Thermoschrauben 4,2x55
D6
I3
K90 I3

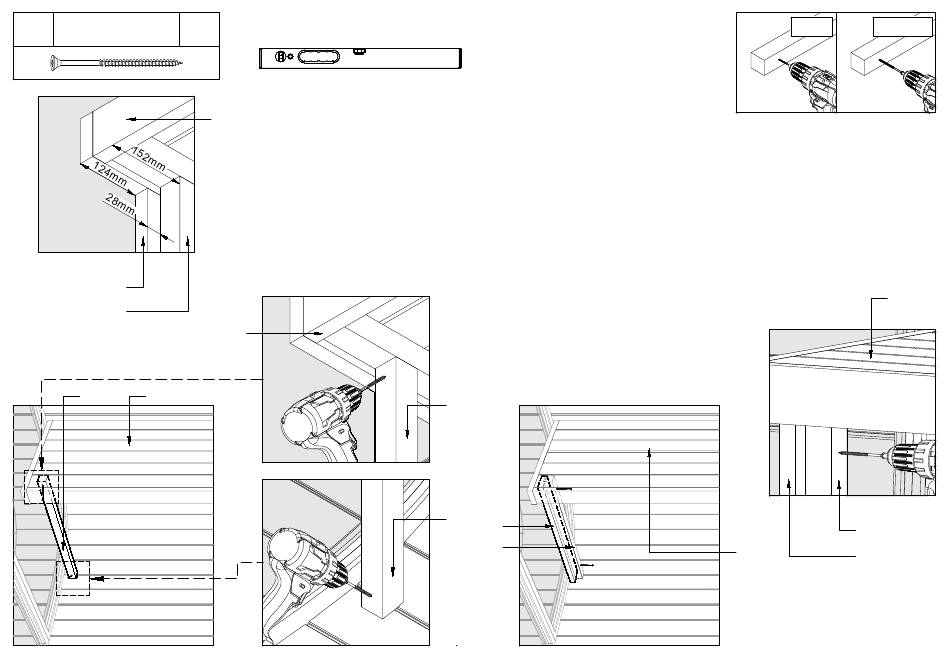

Achtung: Wasserwaage benutzen
Die Messung muss an der Unterkante des Kantholzes
begonnen werden, das unter der Bank für Kantholzbeine
I3
angebracht ist.
Die Kanthölzer und Abdeckleisten sind länger, sie müssen
auf die richtige Größe gekürzt werden.
Schraubenkopf bitte versenken!
Markieren Sie vor der Montage den Abstand des Kantholzes
k90 von der Au ßenkante der Sitzbank. Messen Sie von Bank I3
bis zum Boden. K90 zuschneiden. Wenn es richtig geschnitten
ist, achten Sie darauf, dass das Kantholz K90 beim Anbringen
senkrecht zur Bank bleibt.
I3
AC HTUNG!
Bohren Sie vor dem Verschrauben
ein 4-mm-Loch in die 45x45 mm
Kanthölzer
Markieren Sie vor der Montage der Abdeckleiste D6 den
Abstand von der Au ßenkante der Sitzbank.
Messen Sie von der markierten Stelle bis zum Boden.
Schneiden Sie die Deckleiste D6 zu. Bei Zuschnitt mit zwei
S5-Schrauben befestigen.
Stellen Sie sicher, dass die Abdeckleiste D6 senkrecht zur
Bank und parallel zu K90 bleibt, wenn Sie sie an K90
anbringen.
K90
K90
D6
K90
Bohren Schraube
I3
K90
I3
D6
34
