TORO
Eurorack Instal z vvlatie
Toro można wyjmować z fabrycznego podwozia i zamontować w standardowej obudowie Eurorack (nie dostarczona).
Zaleca się, aby ta procedura była wykonywana tylko przez doświadczonego technika serwisowego, aby zapobiec uszkodzeniu ciała lub
uszkodzeniu Toro. Obudowa Euroracka będzie musiała posiadać odpowiedni zasilacz o wystarczającej pojemności do zasilania Toro.
Zużycie wynosi 1 amp przy 12 v DC.
Kabel taśmowy adaptera o przekątniu 10-16-stykowym jest dostarczany z Toro.
Przed kontynuowaniem należy upewnić się, że obudowa Euroracka dostarcza
we właściwej orientacji.
Procedura
Wykonaj wszystkie kroki w odpowiedniej kolejności.
1. Odłącz zasilanie i wszystkie inne połączenia z Toro.

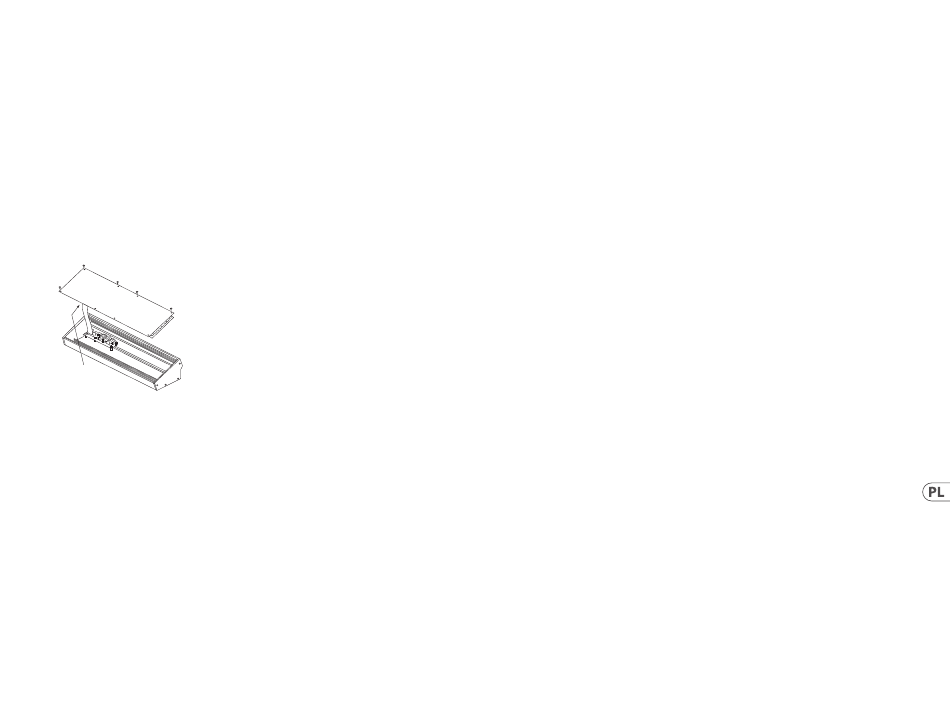

2. Cofnij osiem śrub na górnym panelu, jak pokazano na rysunku. Nie ma potrzeby cofania innych śrub.
3. Ostrożnie unieś górny zespół panelu i obróć go tak, aby płytka drukowana była skierowana do góry. Uważaj, aby nie wyciągnąć
kabla taśmowego z dolnej strony głównej płytki drukowanej.
4. Odłącz 24-pinowy kabel taśmowy od głównej płytki drukowanej Toro i zdejmij zespół z obudowy.
Disconnect from
Main PCB
5. Montaż obudowy i zasilacz należy przechowywać w bezpiecznym, suchym miejscu.
6. Bezpiecznie podłącz 10-pinowy koniec dołączonego adaptera do kabli taśmowych do głównej płytki drukowanej Toro.
7. Po upewnieniu się, że etui Eurorack jest odizolowane od sieci, podłącz 16-pinowy koniec kabla taśmowego do zapasowego
gniazdka w obudowie.
8. Zabezpieczyć Toro do obudowy za pomocą ośmiu śrub panelowych.
9. Przed użyciem Toro należy wykonać pełny test bezpieczeństwa.
±
12v DC i szlifowana do odpowiednich styków, a kabel jest
