Instalação Eurorack
A Toro pode ser retirada do seu chassis de fábrica e montada numa caixa eurorack normalizada (não fornecida).
Recomendamos que este procedimento seja realizado apenas por um técnico de assistência experiente para evitar ferimentos pessoais ou
danos no Toro. O caso Eurorack terá de dispor de uma fonte de alimentação adequada, com capacidade suficiente para alimentar o Toro.
O consumo é de 1 amp a 12 V DC.
É fornecido um cabo de fita adaptador de 10 pinos a 16 pinos com o Toro.
±
Certifique-se de que a caixa eurorack fornecerá 12 VDC e moído aos pinos corretos, e que o cabo está na orientação correta
antes de prosseguir.
Procedimento
Por favor, siga todos os passos na ordem correta.
1. Desligue a energia e todas as outras ligações ao Toro.

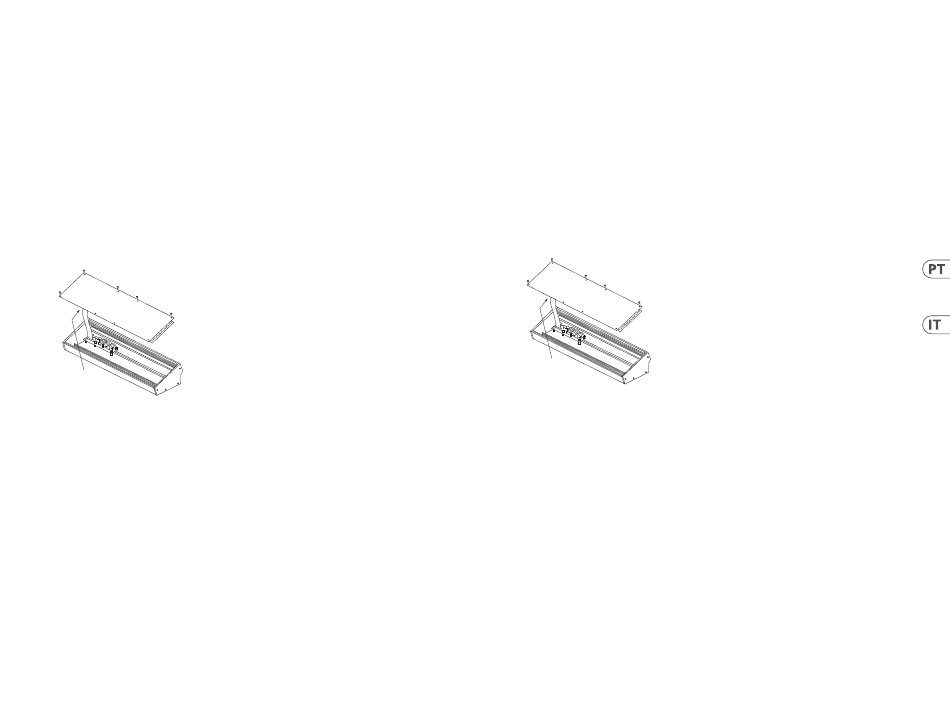

2. Desfaça os oito parafusos no painel superior, como mostrado. Não há necessidade de desfazer qualquer outro parafuso.
3. Levante cuidadosamente o conjunto do painel superior e vire-o de modo a que o PCB fique virado para cima. Tenha cuidado para
não puxar o cabo da fita do lado inferior do PCB principal.
4. Desligue o cabo de fita de 24 pinos do PCB principal do Toro e retire o conjunto do chassis.
Disconnect from
Main PCB
5. Guarde o conjunto do chassis e a alimentação elétrica num local seguro e seco.
6. Ligue de forma segura a extremidade de 10 pinos do adaptador de fita fornecido ao PCB principal do Toro.
7. Depois de ter assegurado que a sua caixa Eurorack está isolada da rede, ligue a extremidade de 16 pinos do cabo da fita a uma
saída sobressalente na caixa.
8. Fixe a Toro na caixa utilizando os oito parafusos de painel.
9. Efetuar um teste de segurança completo antes de utilizar o Toro.
Installazione di Eurorack
Il Toro può essere tolto dal telaio di fabbrica e inserito in una custodia Eurorack standard (non fornita).
Si consiglia che questa procedura sia eseguita solo da un tecnico di assistenza esperto per prevenire lesioni personali o danni al Toro. Il
caso Eurorack dovrà avere un alimentatore adeguato con capacità sufficiente per alimentare il Toro. Il consumo è di 1 ampere a 12 v DC.
Un cavo a nastro da 10 pin a 16 pin viene fornito con il Toro.
±
Assicurarsi che la custodia Eurorack fornirà 12 V DC e terra ai perni corretti e che il cavo sia all'orientamento corretto
prima di procedere.
Procedimento
Si prega di seguire tutti i passaggi nell'ordine corretto.
1. Scollegare l'alimentazione e tutte le altre connessioni Toro.
2. Annulla le otto viti sul pannello superiore come mostrato. Non è necessario annullare qualsiasi altra vite.
3. Sollevare con cura l'assieme del pannello superiore e capovolto in modo che il PCB sia rivolto verso l'alto. Fare attenzione a non
estrarre il cavo a nastro dal lato inferiore del PCB principale.
4. Scollegare il cavo a nastro a 24 pin dal PCB principale del Toro e rimuovere l'assieme dallo chassis.
Disconnect from
Main PCB
5. Conservare l'assemblaggio del telaio e l'alimentazione in un luogo sicuro e asciutto.
6. Collegare in modo sicuro l'estremità a 10 pin dell'adattatore per cavi a nastro in dotazione al PCB principale del Toro.
7. Dopo aver assicurato che la custodia Eurorack sia isolata dalla rete, collegare l'estremità a 16 pin del cavo a nastro a una presa di
ricambio nella custodia.
8. Fissare il Toro alla custodia utilizzando le otto viti del pannello.
9. Eseguire un test di sicurezza completo prima di utilizzare il Toro.
