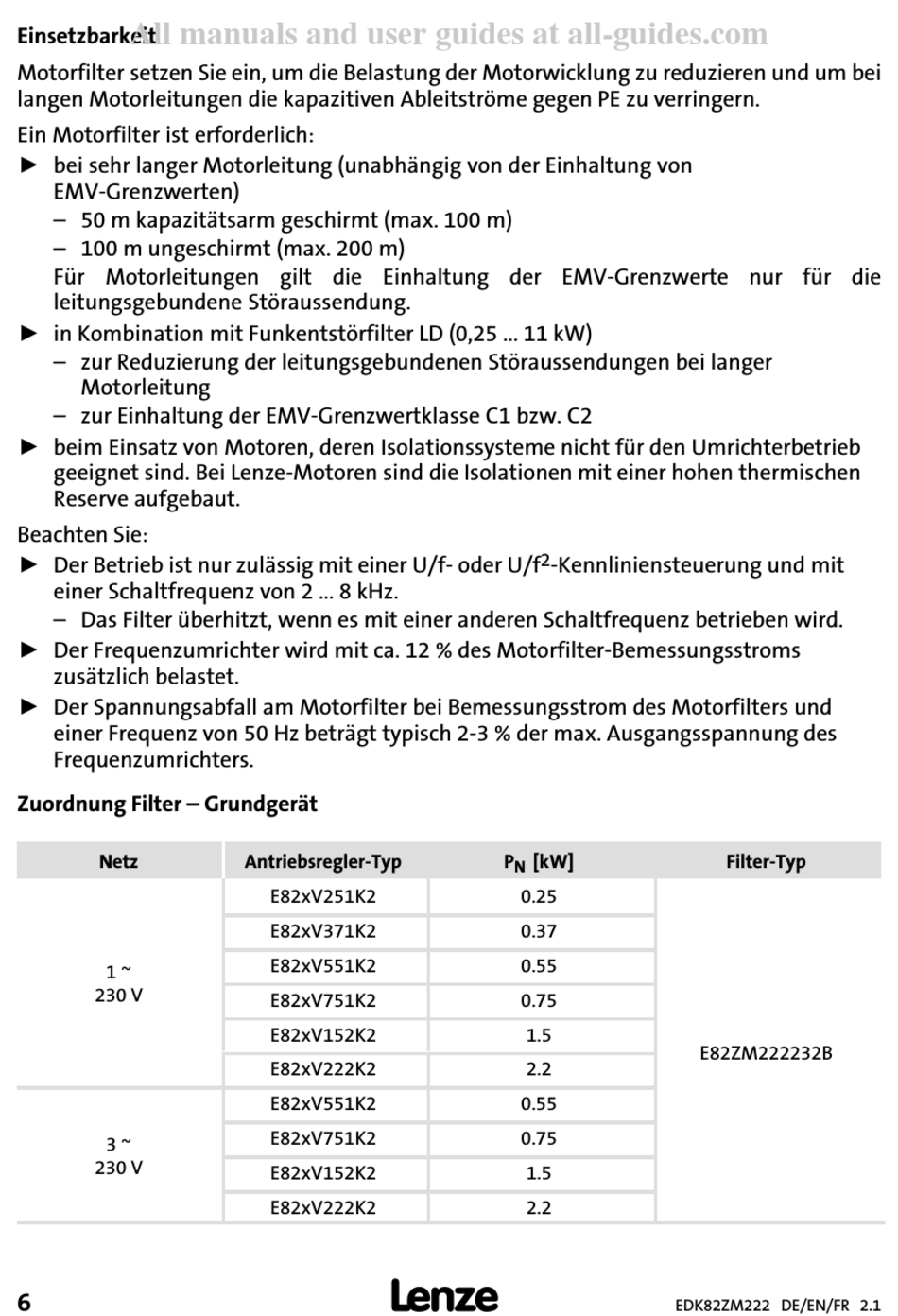

Einsetzbarkeit
Motorfilter setzen Sie ein, um die Belastung der Motorwicklung zu reduzieren und um bei
langen Motorleitungen die kapazitiven Ableitströme gegen PE zu verringern.
Ein Motorfilter ist erforderlich:
ƒ bei sehr langer Motorleitung (unabhängig von der Einhaltung von
EMV−Grenzwerten)
– 50 m kapazitätsarm geschirmt (max. 100 m)
– 100 m ungeschirmt (max. 200 m)
Für Motorleitungen gilt die Einhaltung der EMV−Grenzwerte nur für die
leitungsgebundene Störaussendung.
ƒ in Kombination mit Funkentstörfilter LD (0,25 ... 11 kW)
– zur Reduzierung der leitungsgebundenen Störaussendungen bei langer
Motorleitung
– zur Einhaltung der EMV−Grenzwertklasse C1 bzw. C2
ƒ beim Einsatz von Motoren, deren Isolationssysteme nicht für den Umrichterbetrieb
geeignet sind. Bei Lenze−Motoren sind die Isolationen mit einer hohen thermischen
Reserve aufgebaut.
Beachten Sie:
ƒ Der Betrieb ist nur zulässig mit einer U/f− oder U/f
einer Schaltfrequenz von 2 ... 8 kHz.
– Das Filter überhitzt, wenn es mit einer anderen Schaltfrequenz betrieben wird.
ƒ Der Frequenzumrichter wird mit ca. 12 % des Motorfilter−Bemessungsstroms
zusätzlich belastet.
ƒ Der Spannungsabfall am Motorfilter bei Bemessungsstrom des Motorfilters und
einer Frequenz von 50 Hz beträgt typisch 2−3 % der max. Ausgangsspannung des
Frequenzumrichters.
Zuordnung Filter ˘ Grundgerät
Netz
1 ~
230 V
3 ~
230 V
6
Antriebsregler−Typ
E82xV251K2
E82xV371K2
E82xV551K2
E82xV751K2
E82xV152K2
E82xV222K2
E82xV551K2
E82xV751K2
E82xV152K2
E82xV222K2
l
2
−Kennliniensteuerung und mit
P [kW]
N
0.25
0.37
0.55
0.75
1.5
2.2
0.55
0.75
1.5
2.2
Filter−Typ
E82ZM222232B
EDK82ZM222 DE/EN/FR 2.1
