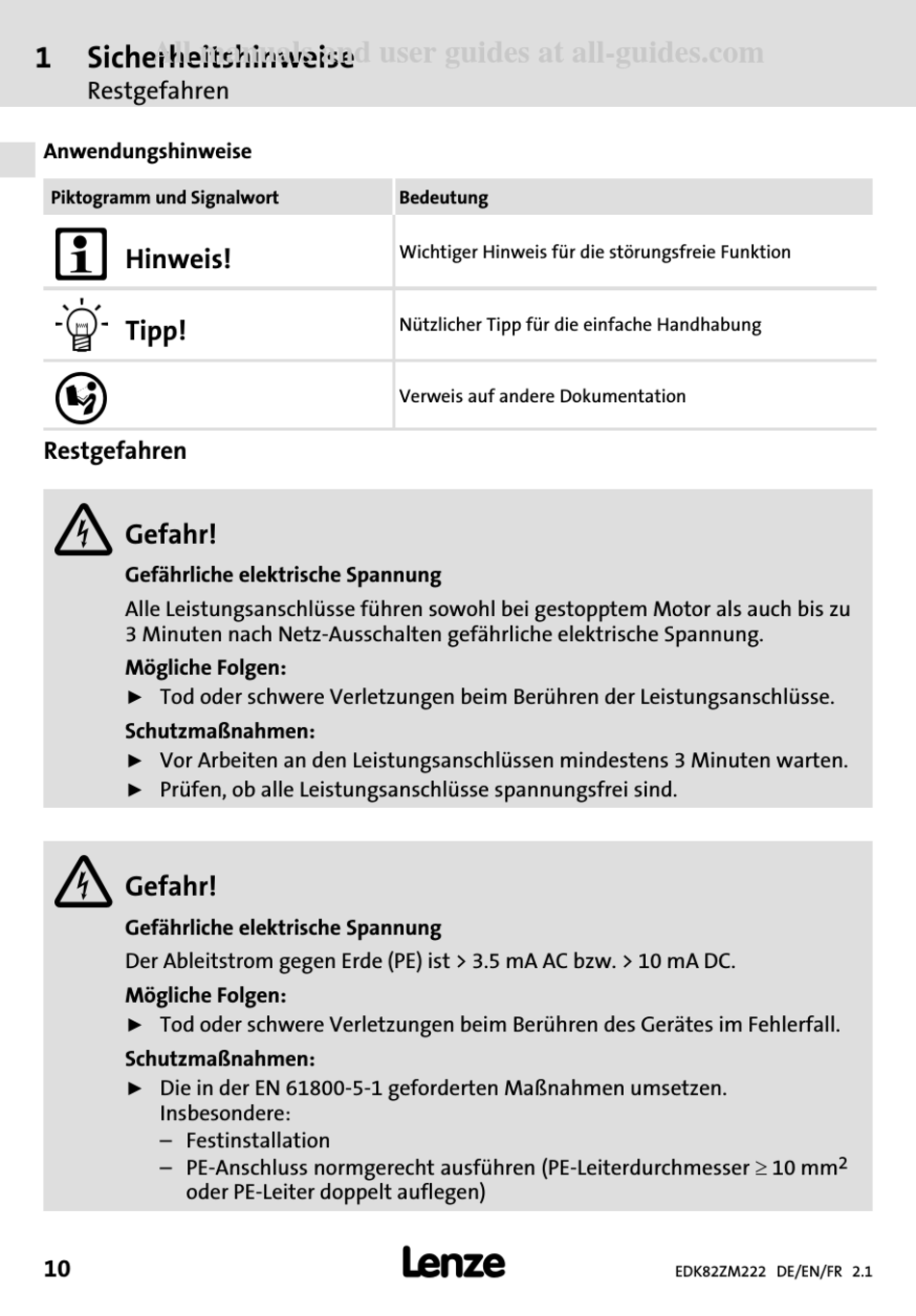

Restgefahren - Lenze 8200 vector Montageanleitung

All manuals and user guides at all-guides.com
1 Sicherheitshinweise

Restgefahren

Anwendungshinweise
Piktogramm und Signalwort
)
Hinweis!
I
Tipp!
,
Restgefahren
{
Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen sowohl bei gestopptem Motor als auch bis zu
3 Minuten nach Netz−Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
Tod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.
ƒ
Schutzmaßnahmen:
Vor Arbeiten an den Leistungsanschlüssen mindestens 3 Minuten warten.
ƒ
Prüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
ƒ
{
Gefahr!
Gefährliche elektrische Spannung
Der Ableitstrom gegen Erde (PE) ist > 3.5 mA AC bzw. > 10 mA DC.
Mögliche Folgen:
Tod oder schwere Verletzungen beim Berühren des Gerätes im Fehlerfall.
ƒ
Schutzmaßnahmen:
Die in der EN 61800−5−1 geforderten Maßnahmen umsetzen.
ƒ
Insbesondere:
– Festinstallation
– PE−Anschluss normgerecht ausführen (PE−Leiterdurchmesser ³ 10 mm
oder PE−Leiter doppelt auflegen)
10
Bedeutung
Wichtiger Hinweis für die störungsfreie Funktion
Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation
l
2
EDK82ZM222 DE/EN/FR 2.1
