DEUTSCHE DEWATEC

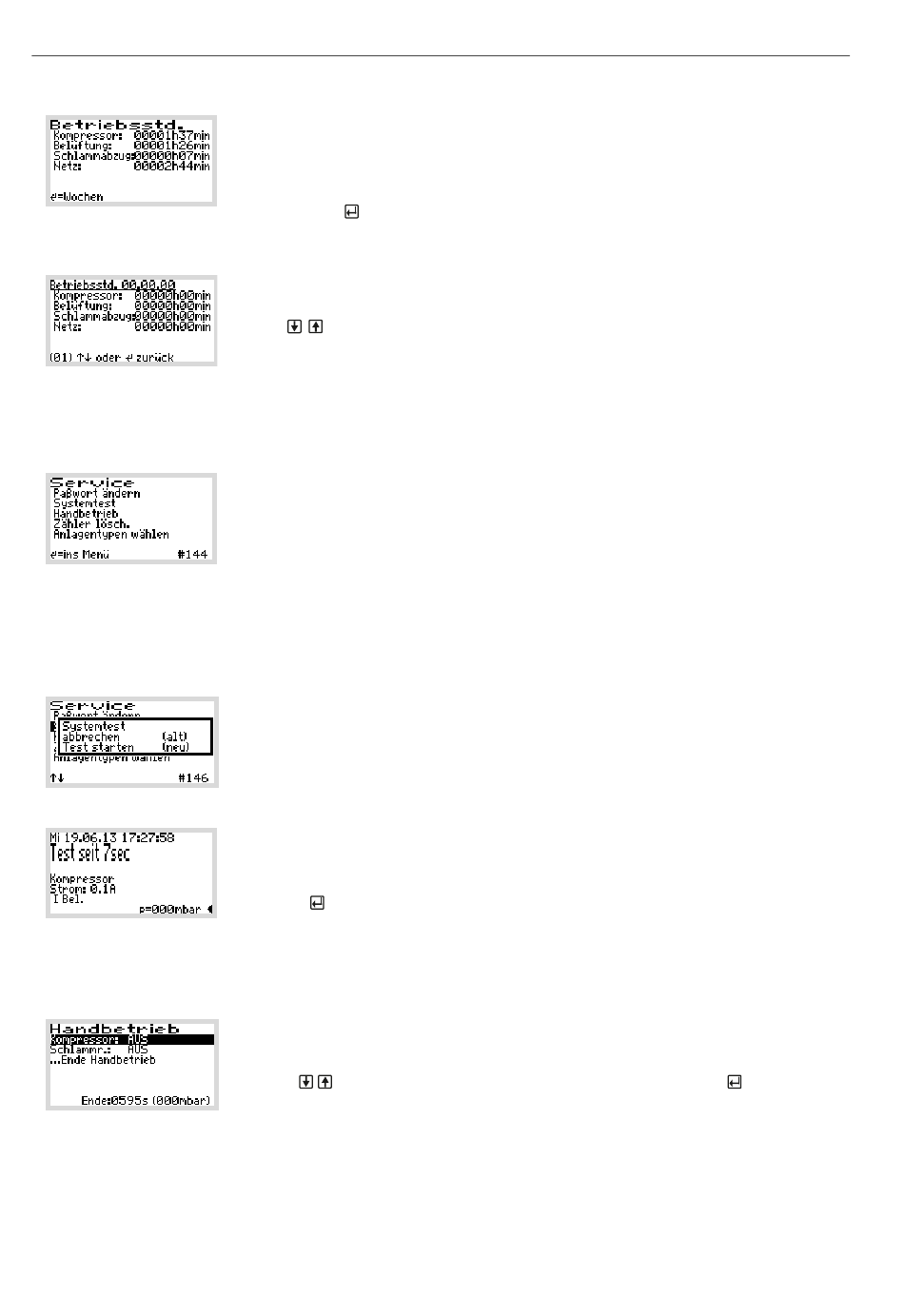

10.3.2 Betriebsstundenanzeige
10.3.3 Servicemenü
10.3.4 Systemtest / Testbetrieb
10.3.5 Handbetrieb
Im Menüpunkt Betriebsstd. werden die Betriebsstunden der jeweiligen
Aggregate angezeigt. Die Betriebsstunden werden hochgezählt, wenn die
Steuerung den Kompressor bzw. die Magnetventile eingeschaltet hat. Die Anzeige
erfolgt in Stunden und Minuten.
Drückt man die
-Taste, werden die Betriebsstunden der letzten (bis zu 52)
Wochen angezeigt (Betriebstagebuch).
In der letzten Zeile steht das Datum der Woche (Beispiel 1. KW), in dem die Werte
gespeichert wurden (immer am Sonntag).
Mit den
-Tasten kann von Woche zu Woche geblättert werden.
Hinweis:
Diese Funktion arbeitet nur korrekt, wenn das Datum und die
Uhrzeit korrekt eingestellt wurden.
Das Servicemenü ist im Wesentlichen für den Servicetechniker
bestimmt. Ausgewählt werden typischerweise
- Passwort ändern (nur mit Sonderpasswort)
- Systemtest / Testbetrieb
- Handbetrieb
- Zähler löschen (nur mit Sonderpasswort)
- Anlagentypen wählen
Der automatische Testbetrieb wird über das Auswahlmenü TEST STARTEN
ausgewählt. Im Testbetrieb wird überprüft, ob die Aggregate ordnungsgemäß
Strom aufnehmen.
Außerdem ist durch Anheben des Schwimmerschalters die Funktion des
Schwimmers überprüfbar.
Während des Testbetriebs ändert sich die Hauptanzeige.
1. Kompressor 15 sec
2. Schlammabzug 15 sec
Der Testbetrieb wiederholt sich in der oben aufgeführten Reihenfolge bis er
durch die
-
Taste abgebrochen wird.
Anzeige „Schwimmer" ist nur sichtbar, wenn der Schwimmer ausgewählt /
eingestellt ist.
Im Handbetrieb kann jedes angeschlossene Aggregat manuell EIN oder AUS
geschaltet werden (z.B. für einen Testlauf).
Mit den
- Tasten wird das Aggregat ausgewählt und mit der
bzw. AUS geschaltet.
Über den Menüpunkt ...Ende Handbetrieb wird der Handbetrieb beendet.
Nach Beenden des Handbetriebs wird der Klärzyklus fortgesetzt.
3K FLOW
- Taste EIN
3K FLOW - Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: 2020-08
Seite 46
