Elektrischer Anschluss

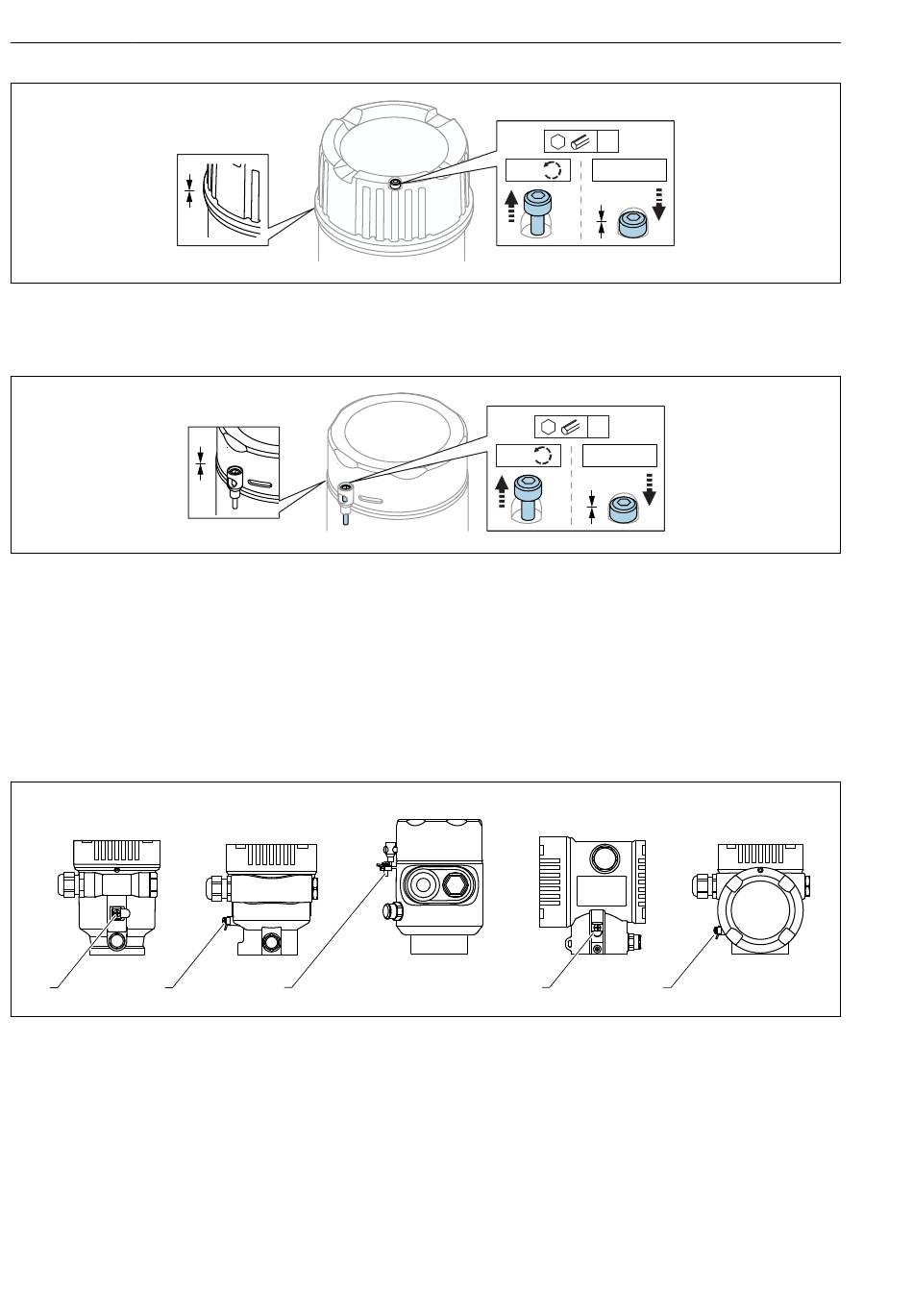

 1 Deckel mit Sicherungsschraube
 2 Deckel mit Sicherungsschraube; Hygienegehäuse (nur bei Staubexplosionsschutz)
11.1.2 Potentialausgleich
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann
bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das
Gerät angeschlossen wird.
A
1 1
A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (Ex Gerät)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
18
B C
1
Micropilot FMR62B PROFINET mit Ethernet-APL
4
2 x 0.7 Nm
4
0.7 Nm
7 x
D
1 1
A0039520
A0050983
E
A0046583
