2.8
Anschlüsse
In diesem Abschnitt finden Sie Beschreibungen und Abbildungen der
internen Anschlüsse des Motherboards.
Einige Pins sind für Anschlüsse oder Stromquellen gedacht. Diese
unterscheiden sich im Motherboard-Layout eindeutig von den
Jumpern. Setzen Sie keine Jumperkappen auf diese Anschlusspins, da
Sie dadurch Ihr Motherboard beschädigen.
Schließen Sie Flachkabel immer mit dem roten Streifen an Pin 1 auf
den Anschlüssen an. Pin 1 befindet sich auf Festplatten und CD-ROM-
Laufwerken normalerweise auf der dem Netzanschluss nächsten
Seite, kann bei Floppylaufwerken aber auf der gegenüberliegenden
Seite liegen.
1. Festplatten-Aktivitäts-LED (2-Pin HDDLED)
Dieser Anschluss versorgt die Festplatten-Aktivitäts-LED mit Strom.
Die Lese- und Schreibaktivitäten aller mit dem primären oder
sekundären IDE-Anschluss verbundenen Geräte lassen diese LED
aufleuchten.
®

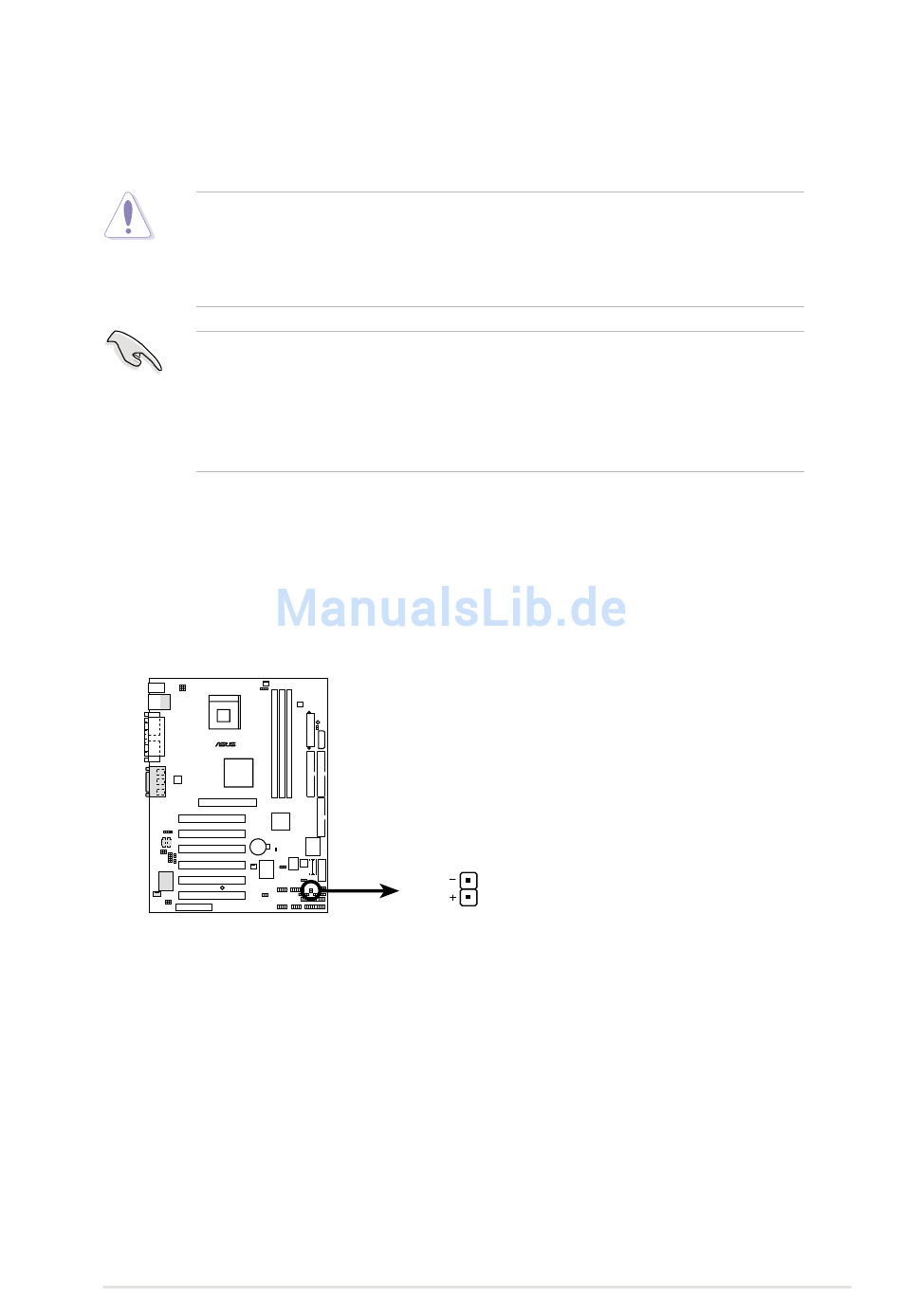

P4B266
P4B266 HDD Activity LED
ASUS P4B266-Motherboard-Handbuch
TIP: If the case-mounted LED does not
light, try reversing the 2-pin plug.
HDDLED
2-25
