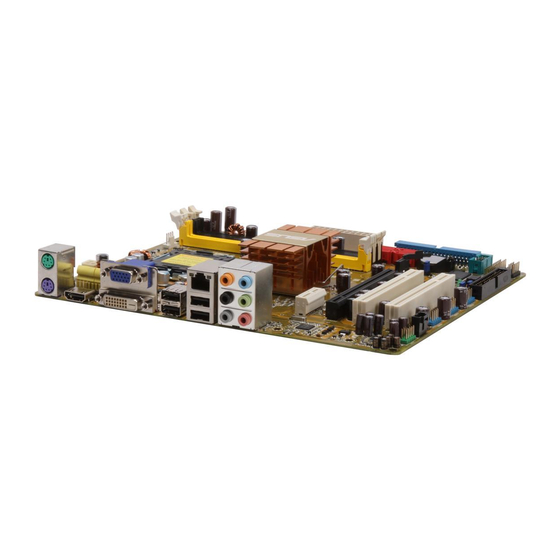

P5N-EM HDMI

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus P5N-EM HDMI

  • Seite 1 P5N-EM HDMI...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii P5N-EM HDMI Spezifikationsübersicht ............x Kapitel 1: Produkteinführung Willkommen! ..................2 Paketinhalt ..................2 Sonderfunktionen ................2 1.3.1 Leistungsmerkmale des Produkts ........2 1.3.2 ASUS Sonderfunktionen ............ 4 Bevor Sie beginnen .................
  • Seite 4 Verwalten und Aktualisieren des BIOS ......... 2 2.1.1 ASUS Update-Programm ........... 2 2.1.2 Erstellen einer bootfähigen Diskette ........5 2.1.3 ASUS EZ Flash 2-Programm ..........6 2.1.4 Aktualisieren des BIOS ............7 2.1.5 Speichern der aktuellen BIOS-Datei ........9 2.1.6 ASUS CrashFree BIOS 2-Programm .......
  • Seite 5 Hard Disk Drives .............. 35 2.6.4 Boot Settings Configuration ..........35 2.6.5 Security ................37 Tools-Menü ..................38 ASUS EZ Flash 2 ................38 Exit-Menü ..................39 Kapitel 3: Software- Unterstützung Installieren eines Betriebssystems ..........2 Support-CD-Informationen ............. 2 3.2.1 Ausführen der Support-CD ..........
  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets.
  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 10 P5N-EM HDMI ����������������������� ����������������������� LGA775-Sockel für Intel Intel Core™ 2 Quad-/ Core™ 2 Duo- ® / Pentium D / Pentium 4 / Celeron -Prozessoren ® ® ® Kompatibel mit Intel 06 / 05B / 05A-Prozessoren ® Unterstützt Intel Next Generation 45nm-Prozessoren ®...
  • Seite 11 P5N-EM HDMI ����������������������� ����������������������� Interne Anschlüsse 1 x Diskettenlaufwerksanschluss 1 x CD-Audioeingang 1 x 24-pol. ATX-Stromanschluss 1 x 4-pol. ATX 12V-Stromanschluss 3 x USB-Sockel für sechs zusätzliche USB 2.0-Anschlüsse 1 x S/PDIF-Ausgang 1 x Gehäuseeinbruchsanschluss 1 x Fronttafelaudioanschluss 1 x COM-Anschluss 1 x LPT-Anschluss 1 x CPU-Lüfteranschluss...
  • Seite 13 Dieses Kapitel beschreibt die Kapitel 1: Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du�����f���u�g...
  • Seite 14: Willkommen

    Dieses Motherboard und seine Verpackung entsprechen den Richtlinien zur Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.
  • Seite 15: Bereit Für Intel ® Core™2-Prozessoren

    High-Definiton Multimedia Interface (HDMI) ist die erste und einzige von der Branche unterstützte, unkomprimierte, vollständig digitale Audio- und Videoschnittstelle, die mit einem einzigen Kabel angeschlossen werden kann. Sie ist HDCP-kompatibel und erlaubt die Wiedergabe von HD DVDs, Blu-ray Disks und anderen Medienträgern mit geschütztem Inhalt. ASUS P5N-EM HDMI...
  • Seite 16: Dvi-Schnittstelle

    1.3.2 ASUS Sonderfunktionen ASUS Sonderfunktionen ASUS Q-Fan-Technologie Die ASUS Q-Fan 2-Technologie kann die CPU- und Gehäuselüfterdrehzahl je nach der Systembelastung regeln, um einen ruhigen, kühlen und effizienten Betrieb sicherzustellen. Details siehe Seite 2-33. ASUS MyLogo2™ Mit dieser Funktion können Sie Ihr Lieblingsbild in ein 256-Farben-Startlogo verwandeln und damit Ihren Computer noch persönlicher gestalten.
  • Seite 17: Bevor Sie Beginnen

    Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR Standby Ausgeschaltet Eingeschaltet P5N-EM HDMI Onboard-LED ASUS P5N-EM HDMI...
  • Seite 18: Motherboard-Übersicht

    Motherboard-Übersicht Motherboard-Übersicht Schauen Sie sich bitte vor der Motherboardinstallation die Konfiguration Ihres Computergehäuses genau an, um sicherzustellen, dass das Motherboard richtig passt. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen des Motherboards ausgesteckt werden. Andernfalls können Sie sich verletzen und die Motherboardkomponenten können beschädigt werden.
  • Seite 19: Motherboard-Layout

    ATX12V HDMI LGA775 USB34 CHA_FAN LAN_USB12 MCP73PV AUDIO PCIEX1_1 4136 8211B PCIEX16 CR2032 3V CLRTC Lithium Cell CMOS Power PCI1 Super I/O SB_PWR COM1 PCI2 ALC883 USBPW5-10 BIOS SPDIF_OUT FLOPPY CHASSIS F_PANEL AAFP SPEAKER USB56 USB78 USB910 ASUS P5N-EM HDMI...
  • Seite 20: Installieren Der Cpu

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 21 Pfeilrichtung bis zu einem Winkel von 135 Grad an. Heben Sie die Deckplatte mit dem Daumen und dem Zeigefinger bis zu einem Winkel von 100 Grad an (A). Drücken Sie die PnP-Abdeckung von der Deckplattenaussparung, um sie zu entfernen (B). Deckplatte ASUS P5N-EM HDMI...
  • Seite 22 Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsnase Ausrichtungsnase muss in die CPU-Kerbe einpassen. Goldenes Dreieckzeichen Machen Sie die Deckplatte zu (A) und drücken dann den Arretierhebel (B), bis er in den Halteriegel einrastet.
  • Seite 23: Installieren Des Cpu-Kühlkörpers Und Lüfters

    Druckstifte auf die Löcher am Motherboard ausgerichtet wurden. Druckstift Loch am Motherboard Richten Sie jeden Druckstift so aus, dass das enge Rillenende nach außen zeigt. (Das Bild zeigt die vergrößerte Rillenform an.) ASUS P5N-EM HDMI 1-11...
  • Seite 24 Druckstifte diagonal nach unten, um die Kühlkörper-Lüfter-Einheit zu befestigen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P5N-EM HDMI �PU-Lüfteranschluss • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. •...
  • Seite 25: Deinstallieren Von Cpu-Kühlkörper Und Lüfter

    So deinstallieren Sie den CPU-Kühlkörper und Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper- Lüfter-Einheit von dem Motherboard zu lösen. ASUS P5N-EM HDMI 1-13...
  • Seite 26 Entfernen Sie vorsichtig die Kühlkörper/Lüftereinheit vom Motherboard. Drehen Sie jeden Druckstift im Uhrzeigersinn, um eine richtige Ausrichtung bei Neuinstallation sicherzustellen. Enges Rillenende Das enge Rillenende sollte nach dem Zurücksetzen nach außen zeigen. (Das Bild zeigt die vergrößerte Rillenform an.) 1-14 Kapitel 1: Produkteinführung...
  • Seite 27: Übersicht

    Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen Arbeitsspeichermodule von dem selben Anbieter zu kaufen. Beziehen Sie sich für Details auf die Liste mit qualifizierten Anbietern auf der nächsten Seite oder auf www.asus.com. ASUS P5N-EM HDMI 1-15...
  • Seite 28: Ddr2 Liste Qualifizierter Anbieter

    Die folgende Tabelle führt die Speichermodule auf, die für den Gebrauch mit diesem Motherboard geprüft und für qualifiziert befunden wurden. Die aktuelle Liste qualifizierter DDR2 DIMM-Module für dieses Motherboard finden Sie auf der ASUS Website (www.asus.com). DDR2 533 Größe Anbieter Teilnr.
  • Seite 29 NT512T64U88A1BY-3C Nanya NT5TU64M8AE-3C · · Super Talent T667UB1GV Super Talent PG 64M8-800 0750 · · Kingtiger E0736001024667 Kingtiger KTG667PS6408NST-C6 GDBTX · · ELIXIR M2Y1G64TU8HA2B-3C ELIXIR M2TU51280AE-3C717095R28F · · Leadmaax LRMP512U64A8-Y5 Hynix HY5PS12821CFP-Y5 C 702AA · · ASUS P5N-EM HDMI 1-17...
  • Seite 30 • B*: Unterstützt ein Modulpaar, das in die gelben und schwarzen Steckplätze gesteckt wird. • C*: Unterstützt die Installation gleicher, einseitiger Module in allen Steckplätzen. Die neueste Liste qualifizierter Anbieter finden Sie auf der ASUS-Webseite (www.asus.com). 1-18 Kapitel 1: Produkteinführung...
  • Seite 31: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. DDR2 DIMM-Kerbe Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5N-EM HDMI 1-19...
  • Seite 32: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...
  • Seite 33: Standard-Interruptzuweisungen

    Microsoft UAA Bus-Treiber für High Definition Audio Standard Dual Channel PCI IDE Controller NVIDIA GeForce 7050 / nForce 630i Standard Enhanced PCI zu USB Host Controller NVIDIA Network Bus Enumerator * Diese IRQs sind normalerweise für ISA- oder PCI-Geräte verfügbar. ASUS P5N-EM HDMI 1-21...
  • Seite 34 IRQ-Zuweisungen für dieses Motherboard Interrupt für externe Geräte PIRQ1 PIRQ2 PIRQ3 PIRQ4 PIRQ5 PIRQ6 PIRQ7 PIRQ8 PCI-Steckplatz 1 shared — — — — — — — PCI-Steckplatz 2 — shared — — — — — — Onboard USB-Controller — — —...
  • Seite 35: Pci-Steckplätze

    Die Abbildung stellt eine in einem PCI Express x1-Steckplatz installierte Netzwerkkarte dar. 1.8.6 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express-Spezifikationen entsprechen. Die Abbildung zeigt eine im PCI Express x16-Steckplatz installierte Grafikkarte. ASUS P5N-EM HDMI 1-23...
  • Seite 36: Jumper

    Sie das BIOS auf, um Daten neu einzugeben. Entfernen Sie die Steckbrücke von der Standardposition am CLRTC-Jumper nur, wenn Sie das RTC RAM löschen. Ansonsten wird ein Systembootfehler hervorgerufen! CLRTC Normal Clear RTC (Default) P5N-EM HDMI RTC RAM löschen 1-24 Kapitel 1: Produkteinführung...
  • Seite 37: Hdj1-Einstellung

    S3- und S4-Energiesparmodus (CPU bekommt keinen Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf. PS2_USBPW USBPW5-10 P5N-EM HDMI USB-Gerät-Weckfunktion • Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt sich das System nicht starten.
  • Seite 38: Rücktafelanschlüsse

    1.10 A����l���� 1.10.1 Rücktafelanschlüsse PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. Video Graphics Adapter (VGA)-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Bildschirm oder andere VGA-kompatible Geräte gedacht. LAN (RJ-45)-Anschluss. Unterstützt vom Marvell Gigabit LAN Controller ermöglicht dieser Anschluss Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub.
  • Seite 39: Wiedergabe Von Hd Dvds Und Blu-Ray Disks

    Die Wiedergabequalität wird von der Geschwindigkeit und Bandbreite Prozessor/Arbeitsspeicher, DVD-Player und den Treibern beeinflusst. Die Verwendung von Prozessoren/Arbeitsspeicher mit größerer Geschwindigkeit und Bandbreite in Verbindung mit einem hochwertigen DVD-Player verbessert die Wiedergabequalität. 14. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur anschließen. ASUS P5N-EM HDMI 1-27...
  • Seite 40: Interne Anschlüsse

    RSATA_TXN4 RSATA_RXP1 RSATA_RXP4 RSATA_RXN1 RSATA_RXN4 P5N-EM HDMI SATA-Anschlüsse IDE-Anschluss (40-1 pol. PRI_IDE) IDE-Anschluss (40-1 pol. PRI_IDE) PRI_IDE) Der integrierte IDE-Anschluss nimmt Ultra DMA 133 / 100 / 66 / 33- Ultra DMA 133 / 100 / 66 / 33- - Signalkabel auf.
  • Seite 41: Ide-Anschluss

    Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. Lautsprecheranschluss (4-pol. SPEAKER) Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten System- Lautsprecher verbunden. Über diesen Lautsprecher hören Sie Systemsignale und Warntöne. SPEAKER P5N-EM HDMI Lautsprecherausgang ASUS P5N-EM HDMI 1-29...
  • Seite 42 Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem Anschluss und das andere Ende mit dem S/PDIF-Modul an einer Steckplatzaussparung an der Gehäuserückseite. SPDIF_OUT P5N-EM HDMI Digitaler Audio-Anschluss Das S/PDIF-Modul muss separat erworben werden. 1-30 Kapitel 1: Produkteinführung...
  • Seite 43 +5 Volts +5V Standby +5 Volts Power OK -5 Volts Ground Ground +5 Volts Ground Ground Ground +5 Volts PSON# Ground Ground +3 Volts -12 Volts +3 Volts +3 Volts P5N-EM HDMI Front Panel Audio Connector ASUS P5N-EM HDMI 1-31...
  • Seite 44: P5N-Em Hdmi Interner Audio-Anschluss

    Audioanschluss für optische Laufwerke (4-pol. �D) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. (schwarz) P5N-EM HDMI Interner Audio-Anschluss Aktivieren Sie die CD-IN-Funktion des Audio-Programms, wenn Sie diesen Anschluss benutzen wollen. USB-Anschlüsse (10-1 pol. USB56, USB78, USB910) USB-Anschlüsse (10-1 pol.
  • Seite 45 AC ‘97 Audiostandard unterstützt. Azalia-konforme Legacy AC 97-konforme Poldefinition Poldefinition AAFP P5N-EM HDMI Fronttafel-Audioanschluss • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können. •...
  • Seite 46: P5N-Em Hdmi Com-Anschluss

    (26-1 pol. LPT) Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. Der LPT-Standard ist IEEE 1284, die paralelle Schnittstelle auf IBM PC- kompatiblen Computern. P5N-EM HDMI Paralleler Anschluss 1-34 Kapitel 1: Produkteinführung...
  • Seite 47 (10-1 pol. F_PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. F_PANEL PLED PWRBTN +HDLED RESET P5N-EM HDMI Systemtafelanschluss • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.
  • Seite 48 1-36 Kapitel 1: Produkteinführung...
  • Seite 49: Kapitel 2: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Kapitel 2: Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...
  • Seite 50: Asus Update-Programm

    ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) ® ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/die Support-CD während des POST.) Award BIOS Flash-Programm (Aktualisiert das BIOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-CD.) ASUS CrashFree BIOS 2 (Aktualisiert das BIOS über die Motherboard...
  • Seite 51: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...
  • Seite 52: Aktualisieren Des Bios Über Eine Bios-Datei

    Sie es bitte regelmäßig. Aktualisieren des BIOS über eine BIOS-Datei So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken.
  • Seite 53: Erstellen Einer Bootfähigen Diskette

    Rechtsklicken Sie auf Diskettenlaufwerk und klicken Sie auf Formatieren, um die Format 3 1/2 Floppy-Dialogbox anzuzeigen. d. Klicken Sie das Kästchen Eine MS-DOS Start-Diskette erstellen an. e. Klicken Sie auf Start. Kopieren Sie die originale oder aktuellste BIOS-Datei zu der bootfähigen Diskette. ASUS P5N-EM HDMI...
  • Seite 54: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2-Programm -Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...
  • Seite 55: Aktualisieren Des Bios

    BIOS über dieses Programm zu aktualisieren. Laden Sie die neueste BIOS-Datei von der ASUS-Website herunter. Benennen Sie die Datei in P5N-EM HDMI.BIN IN um, und speichern Sie sie auf eine Diskette, CD ROM oder einen USB-Speicherstick im FAT 16/12-Format.
  • Seite 56 Wenn das Programm Sie auffordert, die aktuelle BIOS-Datei zu speichern, drücken Sie <N>. Die folgende Darstellung erscheint. Das Programm bestätigt AwardBIOS Flash Utility for ASUS V1.17 die BIOS-Datei auf der (C) Phoenix Technologies Ltd. All Rights Reserved Diskette, CD ROM oder...
  • Seite 57: Speichern Der Aktuellen Bios-Datei

    BIOS-Datei verfügt. So speichern Sie die aktuelle BIOS-Datei mit dem AwardBIOS Flash-Programm: Folgen Sie den Schritten 1 bis 6 des voranstehenden AwardBIOS Flash Utility for ASUS V1.17 (C) Phoenix Technologies Ltd. All Rights Reserved Abschnitts. For 690G-SB600-P5N-EM HDMI_H-00 DATE: Drücken Sie <Y>, wenn...
  • Seite 58: Asus Crashfree Bios 2-Programm

    2.1.6 ASUS CrashFree BIOS 2-Programm ASUS CrashFree BIOS 2 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-CD mit der aktuellen BIOS-Datei aktualisieren.
  • Seite 59: Wiederherstellen Des Bios Von Der Support-Cd

    Reading file “P5N-EMHDMI.ROM”. Completed. Start flashing... Starten Sie das System neu, wenn der BIOS-Aktualisierungsprozess abgeschlossen ist. Das wiederhergestellte BIOS ist vielleicht nicht die neueste BIOS-Version für dieses Motherboard. Sie können diese von der ASUS-Webseite (www.asus. com) herunterladen. ASUS P5N-EM HDMI 2-11...
  • Seite 60: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 2-12 Kapitel 2: BIOS-Setup...
  • Seite 61: Bios-Menübildschirm

    • Die in diesem Kapitel gezeigten BIOS-Setup-Anzeigen sind nur zur Orientierung gedacht und können sich u.U. von den tatsächlichen Darstellungen auf Ihrem Bildschirm unterscheiden. • Besuchen Sie die ASUS-Website (www.asus.com), um die neuesten BIOS- Informationen herunterzuladen. ASUS P5N-EM HDMI 2-13...
  • Seite 62: Legendenleiste

    2.2.3 Legendenleiste Am unteren Rand des Setup-Bildschirms befindet sich eine Legendenleiste. Mit Hilfe der dort aufgeführten Tasten können Sie sich durch die einzelnen Menüs bewegen. In der folgenden Tabelle werden die Tasten der Legendenleiste und ihre jeweiligen Funktionen beschrieben. Navigationstaste Funktion <F1>...
  • Seite 63: Pop-Up-Fenster

    -/+: Change Value F5: Setup Defaults →←: Select Menu ESC: Exit Enter: Select SubMenu F10: Save and Exit Pop-up-Menü 2.2.8 Allgemeine Hilfe Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS P5N-EM HDMI 2-15...
  • Seite 64: System Time [Xx:xx:xx]

    M���-M��� Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setup-Programm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” finden Sie Informationen zu Menüelementen und Navigationsanweisungen. Phoenix-Award BIOS CMOS Setup Utility Main Advanced Power Boot Tools Exit System Time...
  • Seite 65: Primary Ide Master/Slave

    System formatiert wurde, erkennt das BIOS evtl. falsche Parameter. Wählen Sie [Manual], um die Parameter des IDE-Laufwerks manuell einzugeben. Wenn kein Laufwerk installiert ist, wählen Sie [None]. Konfigurationsoptionen: [None] [Auto] [Manual] : [None] [Auto] [Manual] ASUS P5N-EM HDMI 2-17...
  • Seite 66: Transfer Mode

    Access Mode [Auto] Mit der Standardeinstellung [Auto] können IDE-Festplatten automatisch erkannt werden. Wählen Sie [CHS], wenn Sie die IDE Primäre Master/Slave auf [Manual] eingestellt haben. Konfigurationsoptionen: [CHS] [LBA] [Large] [Auto] : [CHS] [LBA] [Large] [Auto] Bevor Sie eine Festplatte konfigurieren, vergewissern Sie sich, dass Sie über die richtigen Konfigurationsinformationen des Festplattenherstellers verfügen.
  • Seite 67: Sata 1-4

    Benutzer nicht verändert werden. Cylinder Zeigt die Anzahl der Festplattenzylinder an. Dieses Element kann vom Benutzer nicht verändert werden. Head Zeigt die Anzahl der Lese-/Schreibköpfe der Festplatte an. Dieses Element kann vom Benutzer nicht verändert werden. ASUS P5N-EM HDMI 2-19...
  • Seite 68: Hdd Smart Monitoring [Disabled]

    Landing Zone Zeigt die Anzahl der Landezonen pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden. Sector Zeigt die Anzahl der Sektoren pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden. Benutzen Sie nach der Eingabe der IDE-Festplatteninformationen ins BIOS ein Hilfsprogramm, wie z.B.
  • Seite 69: Jumperfree

    Konfigurationsoptionen: [Auto] [Linked] [Unlinked] FSB - Memory Ratio [Auto] Hier können Sie das FSB-Speichetaktverhältnis auswählen. Dieses Element ist nur einstellbar, wenn FSB - Memory Clock Mode auf [Linked] steht. Konfigurationsoptionen: [Auto] [1:1] [5:4] [3:2] [Sync Mode] ASUS P5N-EM HDMI 2-21...
  • Seite 70 FSB (QDR), MHz [Auto] Stellt die CPU FSB-Frequenz zwischen 400 und 2000 ein. Sie können Werte direkt eingeben oder mit den Tasten +/- einstellen. Dieses Element ist nur einstellbar, wenn FSB - Memory Clock Mode auf [Linked] oder [Unlinked] steht. Das Element Actual FSB (QDR) zeigt die nach einem Neustart effektive Frequenz an.
  • Seite 71 Konfigurationsoptionen: [Auto] [1] [2] [3] [4] [5] [6] [7]...[15] tREF [Auto] Hier können Sie das tREF einstellen. Konfigurationsoptionen: [Auto] [1] [2] 1.8VDual Over Voltage Control [1.880V] Hier können Sie die +1.8V Dual Überspannung einstellen. Konfigurationsoptionen: [1.880V] [1.920V] [1.962V] [2.002V] [2.057V] [2.095V] [2.139V] [2.179V] ASUS P5N-EM HDMI 2-23...
  • Seite 72 2.4.2 �PU �onfiguration Phoenix-Award BIOS CMOS Setup Utility Advanced Select Menu CPU Configuration CPU Type Inter(R) Core(TM)2 CPU Item Specific Help 6300 @ 1.86GHz CPU Speed 1.86GHz Thermal Monitor 1 (On Cache RAM 2048K die throtting) CPU Internal Thermal Control [Auto] Limit CPUID MaxVal [Disabled]...
  • Seite 73 BIOS konfiguriert alle Geräte des Systems, wenn [Nein] gewählt wurde. Wenn Sie ein Plug&Play-Betriebssystem verwenden und [Ja] gewählt haben, dann konfiguriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems benötigt werden. Konfigurationsoptionen: [No] [Yes] : [No] [Yes] ASUS P5N-EM HDMI 2-25...
  • Seite 74: Ide Function Setup

    2.4.5 Onboard Device �onfiguration Phoenix-Award BIOS CMOS Setup Utility Advanced Onboard Device Configuration Select Menu IDE Function Setup IDE Function Setup Item Specific Help Serial-ATA configuration HD Audio Controller [Auto] Front Panel Support Type [HD Audio] HDMI Audio [Auto] Intergade HDA Codec [SPDIF] Onboard nVidia LAN [Enabled]...
  • Seite 75 Aktiviert oder deaktiviert HDMI Audio. Konfigurationsoptionen: [Auto] [Disabled] Intergade HDA Codec [SPDIF] Hier können Sie den Intergade HDA Codec auswählen. Konfigurationsoptionen: [HDMI] [SPDIF] Onboard nVidia LAN [Enabled] Aktiviert oder deaktiviert die Unterstützung für integrierte nVidia LAN-Geräte. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5N-EM HDMI 2-27...
  • Seite 76 OnBoard LAN Boot ROM [Disabled] Aktiviert oder deaktiviert das integrierte LAN Boot ROM. Konfigurationsoptionen: [Enabled] [Disabled] : [Enabled] [Disabled] Serial Port1 Address [3F8/IRQ4] Hier können Sie die Adresse der seriellen Schnittstelle 1 auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] [Auto] : [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] [Auto] Parallel Port Address [378/IRQ7] Hier können Sie die Adresse der parallelen Schnittstelle auswählen.
  • Seite 77: Usb Configuration

    USB 2.0 Controller [Enabled] Hier können Sie den USB 2.0-Controller aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] USB Legacy Support [Enabled] Hier können Sie die Unterstützung für USB-Geräte auf älteren Betriebssystemen aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5N-EM HDMI 2-29...
  • Seite 78: Acpi Suspend Type [S1&S3]

    P�w��-M��� Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Phoenix-Award BIOS CMOS Setup Utility Main Advanced Power...
  • Seite 79 Um das Weckdatum festzulegen, wählen Sie dieses Element und drücken Sie die <Eingabetaste>, um das Date of Month Alarm-Pop-up-Menü zu öffnen. Geben Sie einen Wert innerhalb der vorgegebenen Grenzen ein und drücken Sie die <Eingabetaste>. Konfigurationsoptionen: [Min=0] [Max=31] : [Min=0] [Max=31] ASUS P5N-EM HDMI 2-31...
  • Seite 80 Alarm Time (hh:mm) [0:0:0] So legen Sie die Weckzeit fest: 1. Markieren Sie dieses Element und drücken Sie die <Eingabetaste>, um ein Pop-up-Menü für das Stundenfeld zu öffnen. 2. Geben Sie einen Wert ein (Min=0, Max=23) und drücken Sie die <Eingabetaste>.
  • Seite 81: Hardware Monitor

    Vcore, Vcc 12, Vcc 3.3V, 5V Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Konfigurationsoptionen: [xxx] [Ignored] CPU Fan Speed warning [600 RPM] Legt die Geschwindigkeit fest, bei der eine CPU-Lüfterwarnung erscheint. Konfigurationsoptionen: [Disabled] [600RPM] [1200RPM] [1600RPM] ASUS P5N-EM HDMI 2-33...
  • Seite 82: Boot Device Priority

    ����-M��� ����-M��� Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Phoenix-Award BIOS CMOS Setup Utility Main Advanced Power Boot Tools Exit Select Menu Boot Device Priority...
  • Seite 83: Hard Disk Drives

    : [Disabled] [Enabled] Boot Up Floppy Seek [Disabled] Aktiviert oder deaktiviert die Diskettensuchfunktion beim Systemstart. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Bootup Num-Lock [On] Hier können Sie den Num-Lock-Status beim Systemstart festlegen. Konfigurationsoptionen: [Off] [On] : [Off] [On] ASUS P5N-EM HDMI 2-35...
  • Seite 84: Full Screen Logo [Enabled]

    Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Vergewissern Sie sich, dass dieses Element auf [Enabled] eingestellt ist, wenn Sie die ASUS MyLogo™2-Funktion verwenden wollen. Halt On [All Errors] Erlaubt Ihnen, den Fehlermeldungstyp festzulegen. Konfigurationsoptionen: [All Errors] [No Errors] [All, But Keyboard] [All, But...
  • Seite 85: Security

    Hier können Sie festlegen, ob beim Aufrufen des BIOS oder beim Systemstart ein Passwort abgefragt wird. Wählen Sie [Setup], wenn ein Passwort vor dem BIOS- Zugriff abgefragt werden soll. Wählen Sie [System], wenn ein Passwort vor dem Systemstart abgefragt werden soll. Konfigurationsoptionen: [Setup] [System] ASUS P5N-EM HDMI 2-37...
  • Seite 86 F10: Save and Exit ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.
  • Seite 87: Load Setup Defaults

    Discard Changes Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie Ok, um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. ASUS P5N-EM HDMI 2-39...
  • Seite 88 2-40 Kapitel 2: BIOS-Setup...
  • Seite 89 Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Kapitel 3: Software- U���������u�g...
  • Seite 90: Kapitel 3: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-CD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 3.2.1 Ausführen der Support-�D Legen Sie die Support-CD in das optische Laufwerk. Die CD zeigt automatisch das Treibermenü...
  • Seite 91: Drivers-Menü

    Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll-Drivers Installation Wizard Startet den ASUS InstallAll Treiberinstallationsassistenten. NVIDIA nForce Chipset Driver Installiert den NVIDIA nForce Chipsatztreiber.
  • Seite 92: Utilities-Menü

    Systemspannung und alarmiert Sie, wenn ein Problem erkannt wird. Dieses Hilfsprogramm hilft Ihnen, Ihren Computer in bester Arbeitskondition zu halten. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- ®...
  • Seite 93: Make Disk-Menü

    NVIDIA 32/64 bit Vista AHCI Driver Hier können Sie eine NVIDIA NVIDIA 32/64-bit Vista AHCI-Treiberdiskette erstellen. -Treiberdiskette erstellen. ® NVIDIA 32/64 bit XP AHCI Driver Hier können Sie eine NVIDIA NVIDIA 32/64-bit XP AHCI-Treiberdiskette erstellen. -Treiberdiskette erstellen. ® ASUS P5N-EM HDMI...
  • Seite 94: Manual-Menü

    3.2.5 Manual-Menü Das Manual-Menü enthält eine Liste von zusätzlichen Benutzerhandbüchern. Klicken Sie auf ein Element, um das Verzeichnis des Handbuches zu öffnen. Die meisten Benutzerhandbücherdateien liegen im Portable Document Format (PDF) vor. Installieren Sie zuerst Adobe Acrobat Reader aus dem Menü ®...
  • Seite 95: Asus Kontaktdaten

    3.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. 3.2.7 Weitere Informationen Die Elemente in der rechten oberen Ecke liefern Ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-CD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen.
  • Seite 96: Formular Für Technische Unterstützung

    CD durchsuchen Zeigt den Inhalt der Support-CD in einem Fenster an. Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Zeigt den Inhalt der Support-CD im Textformat mit einer kurzen Beschreibung an. Kapitel 3: Software-Unterstützung...
  • Seite 97: Erstellen Einer Raid-Treiberdiskette

    Drücken Sie <F6> und stecken Sie dann die Diskette mit dem RAID-Treiber ins Diskettenlaufwerk. Folgen Sie den Anweisungen, um die Installation fertigzustellen. Aufgrund von Chipsatzbeschränkungen unterstützen die vom NVIDIA-Chipsatz unterstützten Serial ATA-Anschlüsse keine Serial ODD-Laufwerke unter DOS. ASUS P5N-EM HDMI...
  • Seite 98 Kapitel 3: Software-Unterstützung...
  • Seite 99: Anhang

    Der Anhang beschreibt die CPU- Eigenschaften und die vom Motherboard unterstützten Technologien �nhang �P�-Eigenschaften...
  • Seite 100: Enhanced Intel Speedstep - Technologie �Eist

    Enhanced Intel SpeedStep ® Technologie �EIST� • Das Motherboard-BIOS unterstützt EIST. Sie können die neueste Bios- Version auf der ASUS Webseite (www.asus.com/support/download/) herunterladen, wenn Sie Ihr BIOS aktualisieren wollen. Details siehe Kapitel 2. • Mehr Informationen zur EIST-Funktion finden Sie unter www.intel.com.
  • Seite 101 Klicken Sie übernehmen und dann 10. Schließen Sie das Anzeigeeigenschaften-Fenster. Nachdem Sie das Energieverbrauchsschema eingestellt haben, wird die interne Prozessortaktfrequenz etwas verringert, wenn die Prozessorauslastung gering ist. Die Bildschirmanzeigen und Vorgänge können sich bei verschiedenen Betriebssystemen unterscheiden. ASUS P5N-EM HDMI...
  • Seite 102: Intel ® Hyper-Threading-Technologie

    �.2 Intel Intel H�per-Threading-Technologie ® • Das Motherboard unterstützt Intel Pentium 4 LGA775 Prozessoren mit ® ® Hyper-Threading-Technologie. • Die Hyper-Threading-Technologie wird nur von Windows Windows XP und Linux und Linux ® 2.4.x (Kernel) und neueren Versionen unterstützt. Unter Linux benutzen Sie bitte den Hyper-Threading-Compiler, um den Code zu kompilieren.
