P4P800S-X
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus P4P800S-X

  • Seite 1 P4P800S-X Benutzerhandbuch...
  • Seite 2: Erste Ausgabe V1 September 2005

    Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
  • Seite 3: Inhaltsverzeichnis

    Erklärungen ..................vi Sicherheitsinformationen ............... vii Über dieses Handbuch ..............viii Konventionen in diesem Handbuch ........viii Weitere Informationsquellen ..........viii P4P800S-X Spezifikationsübersicht ..........ix Kapitel 1: Produkteinführung 1.1 Willkommen! ............... 1-2 1.2 Paketinhalt ................1-2 1.3 Sonderfunktionen ............... 1-2 1.4 Bevor Sie anfangen ............
  • Seite 4 Aktualisieren des BIOS über AFUDOS ....2-3 2.1.3 Kopieren des BIOS vom PC über AFUDOS ..2-4 2.1.4 Aktualisieren des BIOS über ASUS EZ Flash ..2-5 2.1.5 Wiederherstellen des BIOS durch CrashFree BIOS 2 ... 2-6 2.2 BIOS-Setupprogramm ............2-8 2.2.1...
  • Seite 5 2.6.3 Sicherheit ............. 2-30 2.7 Beenden-Menü ..............2-32 Kapitel 3: Software-Support 3.1 Installieren eines Betriebssystems ........3-2 3.2 Support CD-Informationen ..........3-2 3.2.1 Ausführen der Support-CD ........3-2 3.2.2 Drivers-Menü ............3-3 3.2.3 Utilities-Menü ............3-3 3.2.4 ASUS-Kontaktinformationen ........3-4...
  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. • Website ASUS-Websites enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Websites sind in ASUS-Kontaktinformationen auf Seite viii aufgelistet. • Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.
  • Seite 9: P4P800S-X Spezifikationsübersicht

    CPU-, Arbeitspeicher- und AGP-Spannung einstellbar Stufenlose Frequenzauswahl (SFS; Stepless Frequency Selection) von 100 MHz bis zu 266 MHz in 1 MHz- Schritten Einstellbare FSB/DDR-Rate. Feste AGP/PCI-Frequenzen ASUS C.P.R. (CPU Parameter Recall) Rückseiten-E/A 1 x paralleler Anschluss 1 x serieller Anschluss...
  • Seite 10 GAME/MIDI-Anschluss 20-Pin-Konsolenanschluss Frontfeld-Audioanschluss BIOS-Funktionen 3Mb Flash ROM, AMI BIOS, ACPI, PnP, DMI2.0, WfM 2.0, SM BIOS 2.3, DMI 2.0, ASUS CrashFree BIOS 2, ASUS EZ Flash, ASUS MyLogo Industriestandard PCI 2.2, USB 2.0/1.1 Verwaltung DMI 2.0, WOL/WOR by PME, SMBus Stromversorgungsanforderung ATX-Netzteil (mit 4-pol.
  • Seite 11: Kapitel 1: Produkteinführung

    Kapitel 1 Dieses Kapitel beschreibt die Funktionen des Motherboards. Hier finden Sie Kurzbeschreibungen der Motherboardkomponenten und Abbildungen des Layouts, Jumpereinstellungen und Anschlüsse. Produkteinführung...
  • Seite 12: Willkommen

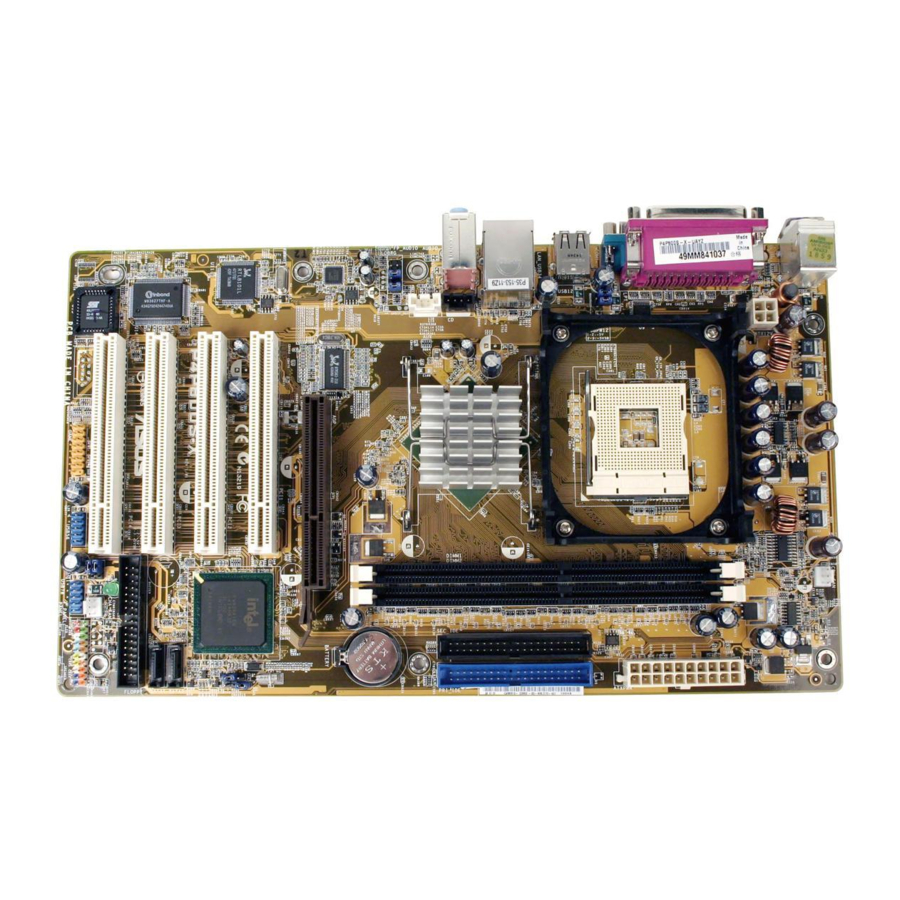

    Danke für Ihren Kauf des ASUS ® P4P800S-X Motherboards! Das ASUS P4P800S-X-Motherboard,basierend auf dem Intel ®848P MCH Chipsatz,unterstützt 800FSB,bietet eine Menge neuer Funktionen und neuester Technologien und macht es zu einem weiteren hervorstechenden Produkt in der langen Reihe von ASUS-Qualitäts-Motherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im...
  • Seite 13: Asus Mylogo

    Sony/Philips Digital Interface (S/PDIF)-Ausgabemodul aufzunehmen. Siehe Seiten 1-17,3-3. ASUS MyLogo™ Mit dieser neuen Funktion auf dem Motherboard können Sie Ihr System mit anpassbaren Startlogos personalisieren und ihm Stil verleihen. Einzelheiten hierzu siehe Seite 2-29. Benutzerhandbuch des P4P800S-X Motherboards...
  • Seite 14: Bevor Sie Anfangen

    Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P4P800S-X ® Standby Powered P4P800S-X Onboard LED Power Kapitel 1: Produkteinführung...
  • Seite 15: Motherboard-Überblick

    PANEL GAME USB56 USB78 USBPW1 USBPW3 CLRTC PANEL USBPW2 USBPW4 Speaker Connector Power LED Normal Clear CMOS +5VSB +5VSB (Default) (Default) (Default) Reset SW IDELED ATX Power SMI Lead Switch* * Requires an ATX power supply. Benutzerhandbuch des P4P800S-X Motherboards...
  • Seite 16: Ausrichtung

    1.5.2 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.3 Schraubenlöcher Schrauben Sie die sieben (7)Schrauben in die mit Kreisen markierten Löcher,um das Motherboard am Gehäuse zu befestigen.
  • Seite 17: Zentralverarbeitungseinheit (Cpu)

    (siehe Kapitel 2: BIOS-Setup). Stellen Sie sicher, dass das Element Hyper-Threading Technology im Erweitert-Menü aktiviert ist. Dieses Element wird nur dann angezeigt, wenn Sie eine CPU, die die Hyper- Threading Technologie unterstützt, installiert haben. 3. Starten Sie den Computer neu. Benutzerhandbuch des P4P800S-X Motherboards...
  • Seite 18: Installieren Der Cpu

    1.6.2 Installieren der CPU Folgen Sie den nachstehenden Schritten, um eine CPU zu installieren. 1. Suchen Sie den 478-pol. ZIF-Sockel am Motherboard. 2. Entriegeln Sie den Steckplatz, indem Sie den Hebel zur Seite drücken und dann bis zu einem Winkel von 90º-100º hochheben. Sockelhebel 90 - 100 Ziehen Sie den Sockelhebel...
  • Seite 19: Systemspeicher

    Die nachstehende Abbildung zeigt die Position der DDR DIMM-Steckplätze an: P4P800S-X ® P4P800S-X 184-Pin DDR DIMM Sockets 1. Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden.
  • Seite 20: Speicherfrequenz/Prozessor Fsb Synchronisierung

    Tabelle 1 Speicherfrequenz/Prozessor FSB Synchronisierung Dieses Motherboard unterstützt verschiedene Arbeitsspeicherfrequenzen in Abhängigkeit der CPU FSB (Front Side Bus)-Frequenz und des DDR DIMM-Typs. CPU FSB DDR DIMM-Typ Speicherfrequenz 800 MHz PC3200/PC2700/PC2100 400/320*/266 MHz 533 MHz PC2700/PC2100 333/266 MHz 400 MHz PC2100/PC1600 266/200 MHz *Bei Verwendung eines 800 MHz FSB Prozessors,laufen die PC2700 DDR DIMMs auf Grund der Chipsatzbegrenzung nur mit 320MHz (nicht 333MHz).
  • Seite 21 MOSEL V58C2256804SAT5B Seite(n): SS - Einseitig DS - Zweiseitig Verwenden Sie nur DDR DIMMs von den ASUS -qualifizierten Anbietern, um die Systemstabiliät sicherzustellen. Besuchen Sie die ASUS-Website (www.asus.com) für die aktuelle Liste mit qualifizierten Anbietern (QVL). Benutzerhandbuch des P4P800S-X Motherboards...
  • Seite 22: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Folgen Sie den nachstehenden Schritten, um ein DIMM-Modul zu installieren. 1. Drücken Sie die Haltebügel nach DDR DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln. 2. Richten Sie ein DIMM-Modul auf den Steckplatz aus, so dass die Kerbe am DIMM-Modul an die Unterbrechung des Steckplatzes passt.
  • Seite 23: Erweiterungssteckplätze

    Achten Sie darauf, dass bei Verwenden von PCI-Karten in IRQ-Sharings- Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den zwei PCI-Gruppen. Das System wird instabil und die Karte unbrauchbar. Benutzerhandbuch des P4P800S-X Motherboards 1-13...
  • Seite 24: Pci -Steckplätze

    Installieren Sie nur +1,5V AGP-Karten. Keyed for 1.5v P4P800S-X ® P4P800S-X Accelerated Graphics Port (AGP) Bei der Installation einer Grafikkarte der ATi 9500 oder 9700 Pro Serie, verwenden Sie für ein Optimum an Leistung und Stabilität nur die Kartenversion PN xxx-xxxxx-30 oder später.
  • Seite 25: Jumper

    Clear CMOS ® (Default) P4P800S-X Clear RTC RAM Sie müssen nicht das RTC leeren, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, um den Systemfehler durch Übertaktung zu beheben. Schalten Sie das System aus und wieder ein, damit das BIOS die Standardparameterwerte automatisch wiederherstellen kann.
  • Seite 26 Leistung der Stromversorgung überschreiten (+5VSB). 3. Die rückseitigen USB-Ports (Ports 1 bis 4)unterstützen keine Wake-Up- Funktion für Geräte vom S4-Schlafmodus. USBPW1 USBPW2 +5VSB (Default) USBPW3 USBPW4 P4P800S-X ® +5VSB P4P800S-X USB Device Wake Up (Default) 1-16 Kapitel 1: Produkteinführung...
  • Seite 27: Anschlüsse

    Anschlüsse nehmen USB 2.0-Geräte auf. 9. Serieller Anschluss. Dieser 9-Pin COM1-Port ist für serielle Geräte. 10. S/PDIF-Ausgang. Dieser Anschluss nimmt ein externes Audioausgabegerät auf. 11. PS/2 -Tastaturanschluss. Dieser lila 6-pol. Anschluss ist für eine PS/2- Tastatur vorgesehen. Benutzerhandbuch des P4P800S-X Motherboards 1-17...
  • Seite 28: Interne Anschlüsse

    Stecker entfällt Stift 5, um ein falsches Einstecken zu vermeiden.) FLOPPY PIN 1 HINWEIS: Richten Sie die rote Markierung des NOTE: Orient the red markings on P4P800S-X Flachbandkables auf PIN 1 aus. the floppy ribbon cable to PIN 1. ® P4P800S-X Floppy Disk Drive Connector 1-18 Kapitel 1: Produkteinführung...
  • Seite 29 PS_ON# P4P800S-X +3.3VDC -12.0VDC ® +3.3VDC +3.3VDC P4P800S-X ATX Power Connectors 4. Interne Audioanschlüsse (4-pol. CD, AUX) Diese Anschlüsse gestatten Ihnen Stereo-Audioeingaben von Soundquellen, wie z.B. einem CD-ROM-Laufwerk, TV-Tuner, Modem oder einer MPEG-Karte zu empfangen. Right Audio Channel Ground (Black)
  • Seite 30 CPU_FAN CHA_FAN P4P800S-X ® P4P800S-X 12-Volt Fan Connectors 6. USB-Sockel (10-1 pol. USB56) Reichen die USB 2.0-Anschlüsse an der Rückseite nicht aus, sind zwei USB- Sockel für zusätzliche USB-Anschlüsse verfügbar. Verbinden Sie das USB- Kabel des USB2.0-Moduls mit diesem Sockel. Sie können das USB-Modul in die Fronttafel des Computersgehäuses einbauen.
  • Seite 31 Frontaudiokabel in diesen Anschluss einstecken möchten. FP_AUDIO P4P800S-X ® P4P800S-X Front Panel Audio Connector 8. “Gehäuse offen”-Alarmanschluss (4-1 pol. CHASSIS) Dieser Anschluss ist für ein Gehäuse mit Einbruchserkennungsfunktion bestimmt. Hierfür wird ein externer Erkennungsmechanismus benötigt, z.B. Sensor oder Mikroschalter bei Gehäuseeinbruch. Beim Entfernen eines Gehäuseteils aktiviert sich der Sensor und sendet ein Hochpegelsignal zu...
  • Seite 32 Abspielen oder Bearbeiten von Audiodateien an den GAME/MIDI-Anschluss an diesem Modul anschließen. P4P800S-X ® GAME P4P800S-X Game Connector Das GAME/MIDI-Modul wird separat verkauft. 10. Serial ATA-Verbindung (7-Pin SATA1,SATA2) Diese Verbindung der nächsten Generation unterstützt die dünneren Serial ATA-Kabel für primäre,interne Speichergeräte.Die derzeitige Serial ATA- Schnittstelle gestattet Datenübertragungsraten bis zu 150MB/s, schneller als...
  • Seite 33 ® ATX Power Switch* Requires an ATX power supply. P4P800S-X System Panel Connector • System-Strom-LED-Leitung (Grün 3-1-pol. PLED) Dieser 3-1-pol. Sockel versorgt die System-Strom-LED mit Strom. Die LED leuchtet, wenn das System eingeschaltet ist. Die LED blinkt, wenn sich das System im Stromsparmodus befindet.
  • Seite 34 1-24 Kapitel 1: Produkteinführung...
  • Seite 35: Kapitel 2: Bios-Informationen

    Kapitel 2 Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS- Parameter. BIOS-Informationen...
  • Seite 36: Verwalten Und Aktualisieren Des Bios

    Die folgenden Dienstprogramme helfen Ihnen das Basic Input/Output System (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. 1. ASUS AFUDOS - Aktualisiert das BIOS über eine bootfähige Diskette im DOS-Modus. 2. ASUS EZ Flash - Aktualisiert das BIOS über eine bootfähige Diskette während des POSTs.
  • Seite 37: Aktualisieren Des Bios Über Afudos

    2. Kopieren Sie die originale oder aktuellste BIOS-Datei zu der bootfähigen Diskette. 2.1.2 Aktualisieren des BIOS über AFUDOS So aktualisieren Sie das BIOS mit Hilfe des AFUDOS.EXE-Dienstprogramms: 1. Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette.
  • Seite 38: Kopieren Des Bios Vom Pc Über Afudos

    Die DOS-Eingabeaufforderung wird wieder angezeigt, nachdem der BIOS- Aktualisierungsprozess vervollständigt wurde. A:\>afudos /iP4P800SX.ROM AMI Firmware Update Utility - Version 1.10 Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading file ..done Erasing flash ..done Writing flash ..0x0008CC00 (9%) Verifying flash ..
  • Seite 39: Aktualisieren Des Bios Über Asus Ez Flash

    DOS-Eingabeaufforderung zurück. 2.1.4 Aktualisieren des BIOS über ASUS EZ Flash Mit ASUS EZ Flash können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...
  • Seite 40: Wiederherstellen Des Bios Durch Crashfree Bios 2

    Das System darf NICHT während der Aktualisierung des BIOS ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! User recovery requested. Starting BIOS recovery... Checking for floppy... Floppy found! Reading file “P4P800SX.ROM”. Completed. Start flashing... Flashed successfully. Rebooting. 2.1.5 Wiederherstellen des BIOS durch CrashFree BIOS 2 CrashFree BIOS2 gestattet Ihnen Ihr BIOS von der Motherboard Support-CD...
  • Seite 41: Wiederstellen Des Bios Von Der Support-Cd

    Ein Systemstartfehler kann die Folge sein! 4. Starten Sie das System neu, nachdem der BIOS-Aktualisierungsprozess abgeschlossen wurde. Das wiederhergestellte BIOS ist u.U. nicht die neueste BIOS-Version für dieses Motherboard. Besuchen Sie die ASUS-Website (www.asus.com), um die aktuellste BIOS-Datei herunterzuladen. Benutzerhandbuch des P4P800S-X Motherboards...
  • Seite 42: Bios-Setupprogramm

    Load Default Settings im Beenden-Menü. Siehe Abschnitt “2.7 Beenden- Menü” . Die in diesem Kapitel angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und entsprechen u.U. nicht dem, was Sie auf dem Bildschirm sehen. Besuchen Sie die ASUS-Website (www.asus.com), um die aktuellsten Produkt- und BIOS-Informationen herunterzuladen. Kapitel 2: BIOS-Informationen...
  • Seite 43: Bios-Menübildschirm

    In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü zu wählen und die Einstellungen zu ändern. Manche Navigationstasten sind unterschiedlich von Bildschirm zu Bildschirm. Benutzerhandbuch des P4P800S-X Motherboards...
  • Seite 44: Menüelemente

    Use [+] or [-] to für dieses Menü angezeigt. Wenn Sie z.B. Primary IDE Master :[ST320413A] configure system time. Primary IDE Slave :[ASUS CD-S340] Secondary IDE Master :[Not Detected] Haupt gewählt haben, werden die Elemente Secondary IDE Slave :[Not Detected]...
  • Seite 45: Haupt-Menü

    2.3.3 Legacy Diskette A [1.44M, 3.5 in.] Hier können Sie den Typ des installierten Diskettenlaufwerks einstellen. Konfigurationsoptionen: [Disabled] [360K, 5.25 in.] [1.2M , 5.25 in.] [720K , 3.5 in.] [1.44M, 3.5 in.] [2.88M, 3.5 in.] Benutzerhandbuch des P4P800S-X Motherboards 2-11...
  • Seite 46: Primäre Und Sekundäre Ide Master/Slave

    2.3.4 Primäre und sekundäre IDE Master/Slave; dritte und vierte IDE Master Das BIOS erkennt automatisch die vorhandenen IDE-Geräte, wenn Sie das BIOS- Setupprogramm aufrufen. Wählen Sie ein Gerät und drücken anschließend die Eingabetaste, um die Informationen zu dem IDE-Gerät anzeigen zu lassen. Select the type Primary IDE Master of device connected...
  • Seite 47: Ide-Konfiguration

    Wählen Sie [Erweiterter Modus], wenn Sie ein neueres Betriebssystem wie z.B. Windows 2000/XP Server verwenden. Stellen Sie den Kompatibilitätsmodus ein, wenn Sie ein älteres Betriebssystem mit enthaltenem MS-DOS,Linux,Windows ME/98/NT4.0 verwenden. Konfigurationsoptionen: [Compatible Mode] [Enhanced Mode] Benutzerhandbuch des P4P800S-X Motherboards 2-13...
  • Seite 48: Systeminformationen

    Enhanced Mode Support On [S-ATA] Die Standardeinstellung “S-ATA” gestattet Ihnen ein älteres Betriebssystem (Windows 2000/XP) an Serial ATA- und Parallel ATA-Anschlüssen zu verwenden. Wir empfehlen Ihnen die Standardeinstellung für eine bessere Betriebssystemkompatibilität (Windows ME/98/98SE/NT4.0) zu belassen. Bei dieser Einstellung können Sie ein älteres Betriebssystem an den Parallel ATA-Anschlüssen nur dann verwenden, wenn Sie kein Serial ATA-Gerät installiert haben.
  • Seite 49: Erweitert-Menü

    CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungs konfigurationsoptionen aus: [Manual] [Standard] [Overclock 5%] [Overclock 10%] [Overclock 20%] [Overclock 30%] Die Auswahl einer sehr hohen CPU-Frequenz kann u.U. zu einem unstabilen System führen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. Benutzerhandbuch des P4P800S-X Motherboards 2-15...
  • Seite 50: Dram Frequency [Auto]

    CPU VCore Voltage [Auto] Hier können Sie die CPU-VCore-Spannung manuell einstellen. Die Konfigurationsoptionen hängen von der installierten CPU ab. Lesen Sie bitte Ihre CPU-Dokumentation, bevor Sie die CPU VCore- Spannung einstellen. Eine sehr hohe VCore-Spannung kann u.U. die CPU schwer beschädigen! Wenn Sie das Element AI Overclocking Tuner auf [Manual ] setzen,wird das zugehörige Übertaktungselement angezeigt.
  • Seite 51: Cpu-Konfiguration

    Hyper-Threading Technology [Enabled] Hier können Sie die Prozessor Hyper-Threading-Technologie aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Das Element Hyper-Threading Technology erscheint nur,wenn Sie einen Intel Pentium 4-Prozessor installiert haben, der diese Funktion unterstützt.Siehe Seite1-7 für Details. Benutzerhandbuch des P4P800S-X Motherboards 2-17...
  • Seite 52: Chipsatz

    2.4.3 Chipsatz Die Elemente im Chipsatz-Menü gestatten Ihnen die erweiterten Chipsatzeinstellungen zu ändern. Wählen Sie das gewünschte Element und drücken anschließend die <Enter>, um das Untermenü anzeigen zu lassen. Advanced Chipset Settings Warning: Setting wrong values in below sections may cause system to malfunction. Configure DRAM Timing by SPD [Enabled] Memory Acceleration Mode...
  • Seite 53 Arbeitsspeichers auszuwählen. Konfigurationsoptionen: [4MB] [8MB] [16MB] [32MB] [64MB] [128MB] [256MB] Spread Spectrum [Enabled] Dieses Feld aktiviert oder deaktiviert die Taktgenerator-Frequenzbandausdehnung. Konfigurationsoptionen: [Disabled] [Enabled] ICH Delayed Transaction [Enabled] Konfigurationsoptionens: [Disabled] [Enabled] MPS Revision [1.4] Konfigurationsoptionen: [1.1] [1.4] Benutzerhandbuch des P4P800S-X Motherboards 2-19...
  • Seite 54: Onboard-Gerätekonfigurationen

    2.4.4 Onboard-Gerätekonfigurationen Onboard AC’97 Audio [Auto] Onboard LAN [Enabled] Onboard LAN Boot ROM [Disabled] Serial Port1 Address [3F8/IRQ4] Parallel Port Address [Disabled] OnBoard Game/MIDI Port [Disabled] OnBoard AC’97 Audio [Auto] [Auto ] erlaubt dem BIOS, zu erkennen,ob Sie irgendein Audiogerät verwenden. Wird ein Audiogerät entdeckt,wird der Audio-Kontroller auf dem Motherboard aktiviert und bleibt deaktiviert,wenn kein Audiogerät entdeckt wurde.
  • Seite 55: Pci Pnp

    IRQ zu, auch wenn es notwenig ist. Konfigurationsoptionen: [No] [Yes] Palette Snooping [Disabled] Wenn [Enabled] eingstellt ist ,informiert diese Funktion das PCI-Gerät,dass eine ISA-Grafikkarte im System installiert ist,so dass letztere ordnungsgemäß funktioniert.Einstellung [Disabled] deaktiviert diese Funktion. Konfigurationsoptionen: [Disabled] [Enabled] Benutzerhandbuch des P4P800S-X Motherboards 2-21...
  • Seite 56: Usb-Konfiguration

    PCI IDE BusMaster [Enabled] Diese Funktion gestattet dem BIOS das PCI-Bus-Mastering zu verwenden, wenn Daten auf IDE-Geräte geschrieben oder gelesen werden. Konfigurationsoptionen: [Disabled] [Enabled] IRQ xx [Available] Wenn [Available] gewählt wurde, dann ist der spezifische IRQ für PCI/PnP-Geräte verfügbar. Wenn [Reserved] gewählt wurde, dann wird der IRQ für alte ISA-Geräte reserviert.
  • Seite 57 Hier können Sie die Zeit, die der POST für USB-Speichergeräte nach dem Gerätestartbefehl warten soll, einstellen. Die Meldung “Kein USB- Massenspeichergerät” wird angezeigt, wenn kein USB-Massenspeichergerät installiert wurde. Konfigurationsoptionen: [10 Sek ] [20 Sek] [30 Sek] [40 Sek] Benutzerhandbuch des P4P800S-X Motherboards 2-23...
  • Seite 58: Energie-Menü

    Energie-Menü Die Elemente im Energie-Menü gestatten Ihnen die Einstellungen für die Advanced Power Management (APM) zu ändern. Wählen Sie das gewünschte Element und drücken anschließend die <Enter>, um die Konfigurationsoptionen anzeigen zu lassen. Select the ACPI state Suspend Mode [S1 (POS) & S3 (STR] used for System Repost Video on S3 Resume [No]...
  • Seite 59: Apm-Konfiguration

    Hier können Sie den Arbeitszyklus im Throttle-Modus auswählen. Konfigurationsoptionen: [87.5%] [75.0%] [62.5%] [50%] [37.5%] [25%] [12.5%] Power Button Mode [On/Off] Hier können Sie entscheiden, ob das System in den Ein/Aus-Modus oder Suspend-Modus nach dem Drücken des Stromschalters gehen soll. Konfigurationsoptionen: [On/Off] [Suspend] Benutzerhandbuch des P4P800S-X Motherboards 2-25...
  • Seite 60 Restore on AC Power Loss [Power Off] [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet. [Power On] schaltet den Computer nach einem Stromausfall erneut ein. [Last State] veranlasst den Computer in den ursprünglichen Status vor dem Stromausfall zurückzukehren. Konfigurationsoptionen: [Power Off] [Power On] [Last State] Power On By RTC Alarm [Disabled] Hier können Sie entscheiden, ob RTC ein Weck-Event erzeugen kann.
  • Seite 61: Hardware-Überwachung

    Überschreitet eines der überwachten Punkte seinen Bereich, erscheint die folgende Meldung: “Hardware Monitor found an error. Enter Power setup menu for details”. Sie erhalten die Aufforderung “Press F1 to continue or DEL to enter SETUP”. Benutzerhandbuch des P4P800S-X Motherboards 2-27...
  • Seite 62: Starten-Menü

    [1st FLOPPY DRIVE] 2nd Boot Device [PM-ST320413A] 3rd Boot Device [SM-ASUS CD-S360] 1st ~ xxth Boot Device [1st Floppy Drive] Diese Elemente bestimmen die Bootgerätepriorität von den verfügbaren Geräten. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.
  • Seite 63 Dies ermöglicht Ihnen die Aktivierung bzw. Deaktivierung der Anzeige des Vollbildschirm-Logos. Konfigurationsoptionen: [Disabled] [Enabled] Stellen Sie sicher, dass das obiges Element auf [Enabled] gesetzt wurde, wenn Sie die ASUS MyLogo2™-Funktion verwenden möchten. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.
  • Seite 64: Sicherheit

    2.6.3 Sicherheit Die Elemente im Sicherheits-Menü gestatten Ihnen die Systemsicherheitseinstellungen zu ändern. Wählen Sie das gewünschte Element und drücken anschließend die <Enter>, um die Konfigurationsoptionen anzeigen zu lassen. <Enter> to change Security Settings password. <Enter> again to Supervisor Password : Not Installed disable password.
  • Seite 65: Change User Password

    Bei Einstellung auf [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird. Bei Einstellung auf [Immer] prüft das BIOS das Benutzer-Kennwort beim Starten des Setupprogramms sowie beim Starten des Systems. Konfigurationsoptionen: [Setup] [Always] Benutzerhandbuch des P4P800S-X Motherboards 2-31...
  • Seite 66: Beenden-Menü

    Boot Sector Virus Protection [Disabled] Hier können Sie die Bootsektor-Virenschutzfunktion aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Beenden-Menü Die Elemente im Beenden-Menü gestatten Ihnen die optimale oder FailSafe- Standardwerte für die BIOS-Elemente zu laden sowie Ihre Einstellungsänderungen zu speichern oder verwerfen. Exit system setup Exit Options after saving the...
  • Seite 67: Kapitel 3: Software-Support

    Kapitel 3 Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software-Support...
  • Seite 68: Installieren Eines Betriebssystems

    Die dem Motherboard beigefügte Support-CD enthält nützliche Software und mehrere Treiber zur Verbesserung der Motherboard-Funktionen. Der Inhalt der Support-CD kann ohne Ankündigung geändert werden. Besuchen Sie bitte die ASUS-Website für Updates. 3.2.1 Ausführen der Support-CD Legen Sie zu Beginn die Support-CD einfach in das CD-ROM-Laufwerk. Die CD zeigt automatisch ein Drivers-Menü...
  • Seite 69: Drivers-Menü

    Das Utilities-Menü zeigt die Applikationen und andere Software an, die das Motherboard unterstützt. ASUS PC Probe Dieses intelligente Programm überwacht Lüfterdrehzahlen, CPU-Temperatur und Systemspannungen, und macht Sie auf Probleme aufmerksam. Mit diesem Programm halten Sie die richtige Betriebsumgebung im Computer aufrecht. ASUS P4P800S-X motherboard...
  • Seite 70: Asus-Kontaktinformationen

    Dieses Programm lädt die neueste BIOS-Version von der ASUS-Website herunter.Vor Ausführung von ASUS Update muss eine Internet-Verbindung hergestellt sein, damit Sie zur ASUS-Website gelangen. Die Installation von ASUS- Update installiert auch ASUS Mylogo ™. Um die MyLogo ™-Funktion verwenden zu können,setzen Sie im BIOS das “Quick Boot ”-Element auf [Enabled ].Siehe Abschnitt “2.6.2 Boot-Einstellungs-...
