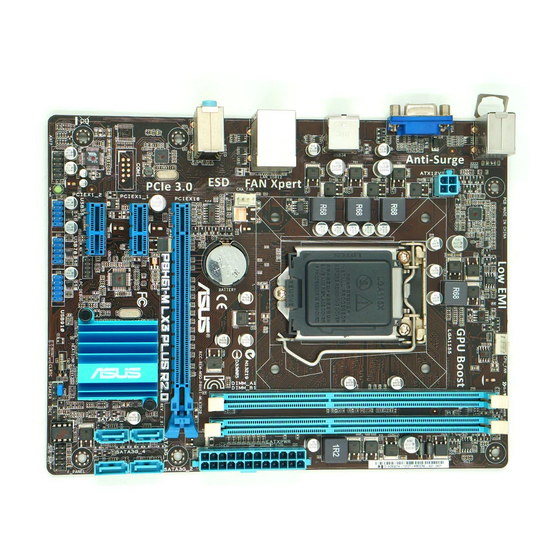

Inhaltszusammenfassung für Asus P8H61-M LX3 R2.0
- Seite 1 P8H61-M LX3 R2.0 Serie • P8H61-M LX3 R2.0 • P8H61-M LX3 PLUS R2.0...
- Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen ................vi Über dieses Handbuch ................vi P8H61-M LX3 R2.0 Serie Spezifikationsübersicht ......... viii Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Exklusive ASUS-Funktionen ........... 1-3 Bevor Sie beginnen ..............1-5 Motherboard-Übersicht ............... - Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-6 Main-Menü .................. 2-10 2.3.1...
- Seite 5 PCI ROM Priority [Legacy ROM] ........2-24 2.7.8 Boot Option Priorities ............ 2-24 2.7.9 Boot Override ..............2-24 Tools-Menü ................. 2-25 2.8.1 ASUS EZ Flash Utility ........... 2-25 2.8.2 ASUS SPD Information ..........2-25 2.8.3 ASUS O.C. Profile ............2-25 Exit-Menü ..................2-26 Anhang...
-
Seite 6: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 7: In Diesem Handbuch Verwendete Symbole
Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. -
Seite 8: P8H61-M Lx3 R2.0 Serie Spezifikationsübersicht Spezifikationsübersicht
P8H61-M LX3 R2.0 Serie Spezifikationsübersicht Spezifikationsübersicht LGA1155-Sockel für Intel Core™ i7 der 2. und 3. Generation / ® Core™ i5 / Core™ i3- / Pentium- / Celeron-Prozessoren Unterstützt Intel 22nm CPU Intel 22nm CPU Unterstützt Intel Turbo Boost-Technologie 2.0 ®... -
Seite 9: P8H61-M Lx3 R2.0 Serie Spezifikationsübersicht
64 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM 2.0, ACPI v2.0a, SM BIOS v2.7, SLP 3.0, EUP-bereit, Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation... -
Seite 11: Kapitel 1: Produkteinführung
Dokumentation Benutzerhandbuch • Motherboards der Serie P8H61-M LX3 R2.0 kommen in drei Modellen: P8H61-M LX3 R2.0 und P8H61-M LX3 PLUS R2.0. Der Paketinhalt hängt vom erworbenen Modell ab. • Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Sollten o.g. -
Seite 12: Gigabit Lan-Lösung
100% Hochwertige, Leitfähige Polymerkondensatoren (nur bei P8H61-M LX3 PLUS R2.0) P8H61-M LX3 PLUS R2.0) Auf diesem Motherboard werden wegen der Zuverlässigkeit, der längeren Lebensdauer und der verbesserter thermischer Kapazität nur hochwertige leitfähige Polymerkondensatoren verwendet. ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 13: Exklusive Asus-Funktionen
Exklusive ASUS-Funktionen ASUS UEFI BIOS Flexible und einfache BIOS-Schnittstelle ASUS UEFI BIOS bietet das erste Maus-gesteuerte grafische BIOS mit auswählbaren Modi, um Ihnen eine benutzerfreundliche Schnittstelle zur Verfügung zu stellen die sich grundsätzlich von der traditionellen Tastatureingabe-Steuerung unterscheidet. Außerdem werden von Haus aus in 64-Bit-Betriebssystemen auch Festplatten mit mehr als 2,2TB unterstützt. -
Seite 14: Asus Mylogo2
Support-DVD oder einen USB-Flashlaufwerk wiederherzustellen, wenn die BIOS-Daten beschädigt wurden. ASUS EZ Flash 2 ASUS EZ Flash 2 ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Betriebssystem basierende Anwendung zugreifen zu müssen. Bereit für ErP Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren... -
Seite 15: Bevor Sie Beginnen
Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P8H61-M LX3 R2.0 Series Standby Power Powered Off P8H61-M LX3 R2.0 Series Onboard LED Kapitel 1: Produkteinführung... -
Seite 16: Motherboard-Übersicht
Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen P8H61-M LX3 R2.0 Series ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 17: Motherboard-Layout
1.5.3 Motherboard-Layout Motherboard-Layout 17.3cm(6.8in) KBMS CPU_FAN ATX12V USB34 LAN1_USB12 CHA_FAN Lithium Cell CMOS Power AUDIO PCIEX16 P8H61-M LX3 R2.0 Series 8111F PCIEX1_1 Intel ® Super PCIEX1_2 VT1708S F_PANEL USB56 USB78 USB910 SB_PWR 64Mb BIOS AAFP SPEAKER 1.5.4 Layoutbeschreibung Layoutbeschreibung Anschlüsse/Jumper/Steckplätze/LED Seite Anschlüsse/Jumper/Steckplätze/LED... -
Seite 18: Zentralverarbeitungseinheit (Cpu)
ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1155-Sockel geliefert wurde. - Seite 19 Heben Sie den Arretierhebel in Pfeilrichtung bis die Deckplatte komplett angehoben ist. Deckplatte Entfernen Sie die PnP-Abdeckung vom CPU-Sockel nur durch Anheben der Abdeckhalterung. PnP-Abdeckung Legen Sie die CPU auf den Sockel. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels CPU-Kerben aus.
- Seite 20 Arzt auf. Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis die Vorderkante der Deckplatte unter den Rückhalteknopf (C) rutscht. Lassen Sie den Arretierhebel unter dem Halteriegel einrasten. 1-10 ASUS P8H61-M LX3 R2.0 Serie Serie...
-
Seite 21: Installieren Von Cpu-Kühlkörper Und Lüfter
1.6.2 Installieren von CPU-Kühlkörper und Lüfter Die Intel LGA1155-Prozessoren benötigen eine speziell konzipierte Kühlkörper-Lüfter- ® Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper-Einheit der ® Verpackung beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel -genehmigten Allrichtungskühlkörper und Lüfter. - Seite 22 Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P8H61-M LX3 R2.0 Series P8H61-M LX3 R2.0 Series CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen.
-
Seite 23: Systemspeicher
Leistung mit weniger Stromverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 P8H61-M LX3 R2.0 Series P8H61-M LX3 R2.0 Series 240-pin DDR3 DIMM sockets Kapitel 1: Produkteinführung 1-13... -
Seite 24: Speicherkonfigurationen
• Die maximale Speicherkapazität von 16GB kann mit 8GB-DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. • Die Standard-Betriebsfrequenz für Arbeitsspeicher hängt von dessen SPD ab, was die normale Vorgehensweise beim Zugriff auf Speichermodule darstellt. - Seite 25 DDR3-2250 (O.C.) MHz DIMM Sockelunter- stützung (Optional) Anbieter Artikelnummer Größe SS/DS Chip-Marke Chip Nr. Takt Spanng 1 DIMM 2 DIMMs KINGSTON KHX2250C9D3T1K2/4GX(XMP) 4GB(2 x 2GB) DS 1.65V • • DDR3-2200 (O.C.) MHz DIMM Sockelunterstüt- zung (Optional) Anbieter Artikelnummer Größe SS/DS Chip-Marke Chip Nr. Takt Spanng 1 DIMM 2 DIMMs...
- Seite 26 Super Talent W1333UB4GS DS SAMSUNG K4B2G0846C • • Super Talent W1333UX6GM 6GB(3x 2GB) DS Micron 0BF27D9KPT 9-9-9-24 1.5V • • Transcend JM1333KLN-2G SS Micron 0YD77D9LGK • • Transcend JM1333KLU-2G DS Transcend TK243PDF3 • • 1-16 ASUS P8H61-M LX3 R2.0 Serie Serie...
- Seite 27 • 2 DIMMs: Unterstützt ein Modulpaar, welches in die beiden blauen Steckplätze Unterstützt ein Modulpaar, welches in die beiden blauen Steckplätze Unterstützt ein Modulpaar, welches in die beiden blauen Steckplätze eingesteckt wurde als ein Paar einer Dual-Channel-Speicherkonfiguration. Die neueste QVL finden Sie auf der ASUS-Webseite unter www.asus.com. Kapitel 1: Produkteinführung 1-17...
-
Seite 28: Installieren Eines Dimms
DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. 1-18 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 29: Erweiterungssteckplätze
Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:... -
Seite 30: Jumper
Normal Clear RTC (Default) P8H61-M LX3 R2.0 Series Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück. -
Seite 31: Anschlüsse
1.10 Anschlüsse Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2-Mausanschluss. An diesen Port schließen Sie eine PS/2-Maus an. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. ACT/LINK SPEED LED-Anzeigen am LAN-Anschluss Aktivitäts-/Verbindungs- LED Geschwindigkeits-LED Geschwindigkeits-LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung... -
Seite 32: Interne Anschlüsse
HD-audio-compliant Legacy AC’97 pin definition compliant definition P8H61-M LX3 R2.0 Series Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, vergewissern Sie sich, dass das Element Front Panel Type im BIOS auf [HD]... - Seite 33 +3 Volts +3 Volts PIN 1 P8H61-M LX3 R2.0 Series ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 350W liefern kann. • Vergessen Sie NICHT, den 4-pol. ATX +12 V Stromstecker anzuschließen. Andernfalls lässt sich das System nicht starten.
- Seite 34 RSATA_RXN3 RSATA_TXN4 P8H61-M LX3 R2.0 Series RSATA_TXN3 RSATA_RXN4 RSATA_TXP3 RSATA_RXP4 P8H61-M LX3 R2.0 Series Intel SATA 3.0Gb/s connectors ® • Sie müssen Windows XP Service Pack 3 oder eine neuere Version installiert haben, ® bevor Sie Serial ATA-Festplatten benutzen können.
- Seite 35 Lüfteranschlüsse! • Der Anschluss CPU_FAN unterstützt CPU-Lüfter mit max. 2A (24W) Leistung. • Nur der Anschluss CPU_FAN und CHA_FAN unterstützt die ASUS Q-Fan 2 und Fan Nur der Anschluss CPU_FAN und CHA_FAN unterstützt die ASUS Q-Fan 2 und Fan CPU_FAN und CHA_FAN unterstützt die ASUS Q-Fan 2 und Fan CPU_FAN und CHA_FAN unterstützt die ASUS Q-Fan 2 und Fan...
- Seite 36 PWRBTN PIN 1 P8H61-M LX3 R2.0 Series +HDLED RESET P8H61-M LX3 R2.0 Series System panel connector • Systemstrom-LED (2-pol. PLED) Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten.
-
Seite 37: Software-Unterstützung
Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderunktionsfenster mit den Sonderfunktionen des ASUS Motherboards, wenn Autorun auf ihrem Computer aktiviert ist. Klicken Sie auf die Auswahl Drivers, Utilities, Manual, Contact und Extras-Register, um die Untermenüs anzuzeigen. - Seite 38 1-28 ASUS P8H61-M LX3 R2.0 Serie Serie...
-
Seite 39: Kapitel 2: Bios-Informationen
Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden. -
Seite 40: Asus Ez Flash 2
Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. -
Seite 41: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass... -
Seite 42: Asus Bios Updater
2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten. -
Seite 43: Die Bios-Datei Aktualisieren
In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste>. D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 Current ROM Update ROM BOARD: P8H61-M LX3 R2.0 BOARD: Unknown VER: 0303 VER: Unknown DATE:... -
Seite 44: Bios-Setupprogramm
• Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. -
Seite 45: Standardmodus
EZ Mode Standardmäßig wird beim Aufrufen des BIOS-Setupprogramms das EZ-Mode-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um in den Advanced Mode (Erweiterten Modus) zu gelangen, klicken Sie auf Exit/Advanced Mode und wählen <Sie>... -
Seite 46: Advanced Mode (Erweiterter Modus)
Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste... - Seite 47 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.
-
Seite 48: Main-Menü
Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 Jumper. • Die Elemente Administrator oder User Password oben im Fenster zeigen standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. 2-10 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 49: Administrator Password
Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>. -
Seite 50: Ai Tweaker-Menü
Konfigurationsoptionen: [DDR3- : [DDR3- 800MHz] [DDR3-1066MHz] [DDR3-1333MHz] [DDR3-1600MHz] [DDR3-1866MHz] [DDR3- 2133MHz] [DDR3-2400MHz] Die Auswahl einer sehr hohen Speicherfrequenz kann u.U. zu einem unstabilen System führen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. 2-12 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 51: Gpu Boost
2.4.4 GPU Boost GPU-Boost beschleunigt die integrierte Grafikkarte auf extreme Leistung. Konfigurationsoptionen: [OK] [Cancel] 2.4.5 DRAM Timing Control Die Unterelemente dieses Menüs erlauben Ihnen die Auswahl der DRAM- Taktkontrollfunktionen. Für die Einstellung der Werte verwenden Sie die Tasten <+> und <->. -
Seite 52: Advanced-Menü
: [All] [1] [2] [3] Limit CPUID Maximum [Disabled] [Enabled] Ermöglicht älteren Betriebssystemen auch ohne Unterstützung für CPUs Ermöglicht älteren Betriebssystemen auch ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen zu booten. [Disabled] Deaktiviert diese Funktion. 2-14 ASUS P8H61-M LX3 R2.0 Serie Serie... - Seite 53 Execute Disable Bit [Enabled] [Enabled] Aktiviert die No-Execution Page Protection-Technologie. Aktiviert die No-Execution Page Protection-Technologie. [Disabled] Zwingt den XD-Funktionszeiger immer auf Null (0) zurückzukehren. Intel Virtualization Technology [Disabled] [Enabled] Ermöglicht einer Hardware-Plattform mehrere Betriebssysteme gleichzeitig Ermöglicht einer Hardware-Plattform mehrere Betriebssysteme gleichzeitig oder einzeln auszuführen, indem es einem System ermöglicht, virtuell als mehrere Systeme zu arbeiten.
-
Seite 54: Pch Configuration
SATA Configuration Das BIOS erkennt automatisch die vorhandenen SATA-Geräte, wenn Sie das BIOS- Setupprogramm aufrufen. Die BIOS-Elemente für die SATA-Anschlüsse zeigen Empty (Leer) an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. 2-16 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 55: System Agent Configuration
SATA Mode Selection [IDE] Erlaubt die Auswahl der SATA-Konfiguration. [Disabled] Deaktiviert die SATA-Funktion. [IDE Mode] Stellen Sie [IDE Mode] ein, wenn Sie die Serial ATA-Festplatten als parallele, physische ATA Datenträger benutzen wollen. [AHCI Mode] Stellen Sie [AHCI Mode] ein, wenn Sie wollen, dass die SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen. -
Seite 56: Usb Configuration
Realtek PXE OPROM [Disabled] Dieses Element erscheint nur, wenn sie das Element Realtek LAN Controller zu [Enabled] setzen und erlaubt die Aktivierung oder Deaktivierung von PXE OptionRom des Realtek LAN Controller. Konfigurationsoptionen: [Enabled] [Disabled] 2-18 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 57: Apm
2.5.7 Restore AC Power Loss [Power Off] [Power On] Das System begibt sich nach einer Netzspannungsunterbrechung in den Ein-Status. [Power Off] Das System begibt sich nach einer Netzspannungsunterbrechung in den Aus-Status. [Last State] Das System begibt sich nach einer Netzspannungsunterbrechung in den Status in dem es sich zuletzt befunden hat. -
Seite 58: Monitor-Menü
2.6.3 CPU Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Wählen Sie Ignore, wenn Sie die erkannte Spannung nicht anzeigen lassen möchten. 2-20 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 59: Cpu Q-Fan Control [Enabled]
2.6.4 CPU Q-Fan Control [Enabled] [Disabled] Deaktiviert die CPU Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die CPU Q-Fan-Kontrollfunktion. CPU Fan Speed Low Limit [600 RPM] Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die CPU- Lüftergeschwindigkeit. -
Seite 60: Anti Surge Support [Enabled]
Die Werte liegen zwischen 60% und 100%. Wenn die Gehäusetemperatur 40ºC unterschreitet, wird der Gehäuselüfter im minimalen Arbeitszyklus betrieben. 2.6.6 Anti Surge Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] 2-22 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 61: Boot-Menü
Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird. -
Seite 62: Option Rom Messages [Force Bios]
Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. • Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows im abgesicherten Modus zuzugreifen, Nach dem POST auf <F8>... -
Seite 63: Tools-Menü
ASUS EZ Flash Utility Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint das Hauptfenster von ASUS EZ Flash 2. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS SPD Information DIMM Slot # [DIMM�A1]... -
Seite 64: Exit-Menü
ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. Launch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. 2-26 ASUS P8H61-M LX3 R2.0 Serie Serie... -
Seite 65: Anhang
