Inhaltszusammenfassung für Asus P5P41C

  • Seite 1 P5P41C...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P5P41C Spezifikationsübersicht ............... ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-2 Bevor Sie beginnen ..............1-4 Motherboard-Übersicht ...............
  • Seite 4 Support DVD Informationen .......... 1-29 Kapitel 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS-Programm ......... 2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ...............
  • Seite 5 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-17 2.6.2 Boot Settings Configuration .......... 2-17 2.6.3 Security ................. 2-18 Tools-Menü ................. 2-20 2.7.1 ASUS EZ Flash 2 ............2-20 2.7.2 Express Gate ..............2-20 2.7.3 AI NET 2................ 2-20 Exit-Menü ..................2-21...
  • Seite 6: Erklärungen

    Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/ REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entickelt, um ordnungsgemäß...
  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.
  • Seite 9: P5P41C Spezifikationsübersicht

    ® Unterstützt Intel 45nm Multikern CPU ® Unterstützt Intel Hyper-Threading-Technologie und ® erweiterte Intel SpeedStep -Technologie (EIST) ® * Beziehen Sie sich auf www.asus.com für die Liste der unterstützten Intel -Prozessoren ® Chipsatz Northbridge: Intel ® Southbridge: Intel ICH7 ®...
  • Seite 10 P5P41C Spezifikationsübersicht Spezifikationsübersicht ASUS ASUS CrashFree BIOS 3 Sonderfunktionen ASUS AI NET 2 ASUS Q-Fan ASUS EZ Flash 2 ASUS MyLogo 2 ASUS Anti-Surge Protection ASUS Turbo Key ASUS Express Gate ASUS EPU-L Rücktafelanschlüsse 1 x PS/2-Tastaturanschluss 1 x PS/2-Mausanschluss...
  • Seite 11: Kapitel 1: Produkteinführung

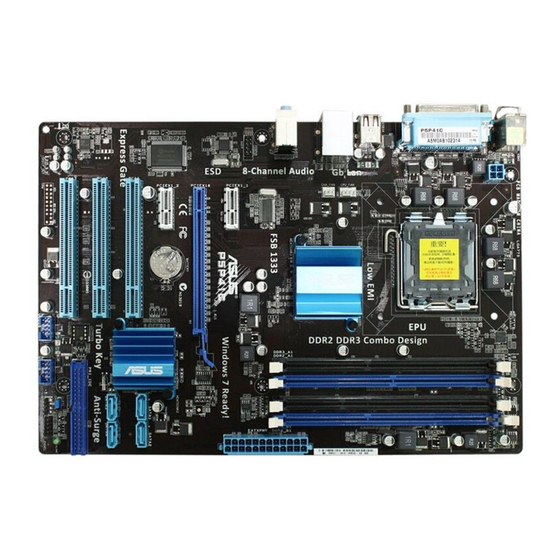

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS ASUS P5P41C Motherboards. ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!
  • Seite 12: Gigabit Lan-Lösung

    Der angemessene Stromverbrauch wird Strom-, Geldsparend und automatisch sichergestellt. ASUS Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!
  • Seite 13: Asus Express Gate

    Betriebssystem starten zu müssen, auf Internet und ® wichtige Anwendungen zugreifen lässt. • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flash-Laufwerken ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flash-Laufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flah-Laufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen...
  • Seite 14: Bevor Sie Beginnen

    Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P5P41C Standby Power Powered Off P5P41C Onboard LED Kapitel 1: Produkteinführung...
  • Seite 15: Motherboard-Übersicht

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen P5P41C ASUS P5P41C...
  • Seite 16: Motherboard-Layout

    1.5.3 Motherboard-Layout 20.8cm(8.2in) KBMS ATX12V LGA775 USB34 CPU_FAN LAN1_USB12 Intel ® CHA_FAN AUDIO 9LRS954 AAFP PCIEX1_1 8112L P5P41C PCIEX16 PCIEX1_2 Lithium Cell CMOS Power Intel ® ICH7 PCI1 SATA1 SATA2 PCI2 SATA3 SATA4 PRI_IDE BIOS PCI3 CLRTC SB_PWR USB56 USB78...
  • Seite 17: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 18 Drücken Sie den Arretierhebel mit Ihrem Halteriegel Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn der CPU-Installation. Arretierhebel Heben Sie den Arretierhebel in PnP-Abdeckung...
  • Seite 19 Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um Kontamination der Wärmeleitpaste zu vermeiden, verteilen Sie diese nicht mit den Fingern. Machen Sie die Deckplatte zu (A) und drücken dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ASUS P5P41C...
  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der Intel LGA775-Prozessor benötigt eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen vollständigen Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper- ® Einheit beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel®...
  • Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und Lüfters

    CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR P5P41C P5P41C CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren des CPU-Kühlkörpers und Lüfters.
  • Seite 22: Systemspeicher

    Das Motherboard ist mit zwei Double Data Rate 2 (DDR2) und zwei Double Data Rate 3 (DDR3) Dual Inline Speichermodulen (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der DIMM-Steckplätze an: Kanal Steckplätze Kanal A DDR3_A1 und DDR2_A1 Kanal B DDR3_B1 und DDR2_B1 P5P41C P5P41C 240-pin DIMM sockets 1-12 Kapitel 1: Produkteinführung...
  • Seite 23: Speicherkonfigurationen

    Ausgangszustand arbeiten einige übertaktete Speichermodule mit einer niedrigeren Frequenz als vom Hersteller angegeben. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung mit voller Systemlast (mit zwei DIMMs) ein besseres Kühlsystem. P5P41C Motherboard� �iste �ua�ifizierter �nbieter ������ �iste �ua�ifizierter �nbieter ������ (QVL) DDR3-1066 MHz DIMM Steckplatz- unterstützung...
  • Seite 24 DDR3-1333(O.C.) MHz DIMM Steckplatz- unterstützung Anbieter Teilnummer Größe Chipmarke Chipnummer Zeit Spannung (Optional) A-Data AD31333001GOU 1024MB A-Data AD30908C8D-151C E0906 - • • A-Data AD31333G001GOU 3072MB(Kit of 3) SS 8-8-8-24 1.65-1.85V • • A-Data AD31333002GOU 2048MB A-Data AD30908C8D-151C E0903 - • •...
  • Seite 25 • POWER TAKEMS TMS1GB364D081-107EY 1024MB 7-7-7-20 1.5V • • TAKEMS TMS1GB364D081-138EY 1024MB 8-8-8-24 1.5V • • TAKEMS TMS2GB364D081-107EY 2048MB 7-7-7-20 1.5V • • TAKEMS TMS2GB364D081-138EY 2048MB 8-8-8-24 1.5V • • TAKEMS TMS2GB364D082-138EW 2048MB 8-8-8-24 1.5V • • ASUS P5P41C 1-15...
  • Seite 26 DDR2-667 MHz DIMM Steckplatz- unterstützung Anbieter Teilnummer Größe Chipmarke Chipnummer Zeit Spannung (Optional) A-Data M2OAD5H3J4170I1C53 2048MB A-Data AD20908A8A-3EG 30724 • • G.SKILL F2-5400PHU2-2GBNT 2048MB(Kit of 2) DS G.SKILL D2 64M8CCF 0815 C7173S 5-5-5-15 - • • Heat-Sink Package G.SKILL F2-5300CL5D-4GBMQ 4096MB(Kit of 2) DS G.SKILL 5-5-5-15 -...
  • Seite 27 Transcend JM800QLU-2G 2048MB Transced TQ243PCF8 • • Transcend TS256MLQ64V8U 2048MB Elpida E1108ACBG-8E-E • • V-Data M2GVD6G3H3160Q1E52 512MB V-Data VD29608A8A-25EG20813 - • • V-Data M2XSSKG3147C1L1C5Z 1024MB Samsung K4T51083QE • • H5PS1G83EFRS6C V-Data M2XHYKH3J47CC01E5Z 2048MB Hynix • • 852AK ASUS P5P41C 1-17...
  • Seite 28 • B*: Unterstützt ein Modulpaar, das als Paar einer Dual Channel-Speicher-Konfiguration Unterstützt ein Modulpaar, das als Paar einer Dual Channel-Speicher-Konfiguration in die schwarzen (DDR3) oder blauen Steckplätze (DDR2) gesteckt wird. Die aktuelle Liste qualifizierter Anbieter finden Sie auf der ASUS-Webseite (www.asus.com). 1-18 Kapitel 1: Produkteinführung...
  • Seite 29: Installieren Eines Dimms

    Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5P41C 1-19...
  • Seite 30: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...
  • Seite 31: Jumper

    P5P41C Normal Clear RTC (Default) P5P41C Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.
  • Seite 32: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2 Maus-Anschluss ( PS/2 Maus-Anschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. Parallelanschluss. Dieser 25-pol Anschluss verbindet einen Drucker, Scanner oder andere Geräte. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. Beziehen Sie sich auf die folgende Tabelle.
  • Seite 33: Interne Anschlüsse

    Legacy AC’97 pin definition compliant definition P5P41C Analog front panel connector • Es wird empfohlen, ein High Definition Fronttafel-Audiomodul mit diesem Anschluss zu Es wird empfohlen, ein High Definition Fronttafel-Audiomodul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können.
  • Seite 34 8112L PRI_IDE P5P41C PIN1 NOTE:Orient the red markings on the IDE ribbon cable to PIN 1. P5P41C IDE connector Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. SPDIF_OUT 1-24 Kapitel 1: Produkteinführung...
  • Seite 35 +3 Volts +3 Volts PIN 1 P5P41C ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 400W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol. Netzstecker.
  • Seite 36 ATA mit 133 MB/s (Ultra DMA/133). SATA1 SATA2 SATA3 SATA4 P5P41C P5P41C SATA connectors Installieren Sie das Windows XP Service Pack 2 oder neuer, bevor Sie Serial ATA nutzen. neuer, bevor Sie Serial ATA nutzen. , bevor Sie Serial ATA nutzen. ®...
  • Seite 37 Rotation +12V P5P41C P5P41C fan connectors Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion. Digitaler Audioanschluss (4-1 pol. SPDIF�OUT) Digitaler Audioanschluss (4-1 pol. SPDIF�OUT) Dieser Anschluss dient zum Verbinden des Sony/Phillips S/PDIF-Audiomoduls für digitalen Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem Anschluss und montieren Sie das Modul in eine Gehäuseöffnung auf der Rückseite.
  • Seite 38 PWR BTN F_PANEL PIN 1 P5P41C HD_LED RESET P5P41C System panel connector Systemstrom-LED (2-pol. PLED) (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 39: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 40 1-30 Kapitel 1: Produkteinführung...
  • Seite 41: Bios-Informationen

    Verwalten und Aktualisieren des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf ein USB- Flashspeicher für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1 ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows ®...
  • Seite 42: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierende Hilfsmittel angewiesen zu ein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...
  • Seite 43: Asus Crashfree Bios-Programm

    • Die BIOS-Datei auf der Support-DVD ist vielleicht nicht die neueste BIOS-Version. Sie können diese von der ASUS-Webseite (www.asus.com) herunterladen. • Die Erkennung der Wechseldatenträger durch ASUS CrashFree BIOS variiert mit verschiedenen Motherboard-Modellen. Für Motherboards ohne Diskettenlaufwerksanschluss, bereiten Sie vorher bitte einen USB-Flashspeicher vor.
  • Seite 44: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen...
  • Seite 45: Bios-Menübildschirm

    Hier können Sie die Einstellung für Sonderfunktionen konfigurieren Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden Wählen Sie mit Hilfe der Rechts oder Links-Pfeiltaste auf der Tastatur das gewünschte Element in der Menüleiste aus. Das gewählte Element wird markiert. ASUS P5P41C...
  • Seite 46: Navigationstasten

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü...
  • Seite 47: Main-Menü

    BIOS automatisch einen passenden Typ für das IDE-Laufwerk. Wählen Sie [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieses Element erscheint nicht, wenn Sie SATA 1/2/3/4-Geräte auswählen. ASUS P5P41C...
  • Seite 48: Storage Configuration

    LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.
  • Seite 49: System Information

    Hier können Sie die internen CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU-Frequenz zu bestimmen. Manual - erlaubt Ihnen die eigenständige Auswahl der Übertaktungsparameter. Auto - wählt die optimalen Einstellungen für das System. Overc�ock Profi�e - ladet die Übertaktungsprofile mit optimalen Parametern für Stabilität beim übertakten. ASUS P5P41C...
  • Seite 50: Dram Frequency [Auto]

    Das folgenden zwei Elemente erscheinen nur, wenn das Element AI Overclocking auf [Manual] eingestellt wurde. CPU Frequency [xxx] Zeigt die vom Takter an den System- und PCI-Bus gemeldete Frequenz. Der Wert dieses Elements wird von BIOS automatisch erkannt. Benutzen Sie die <�> und <->-Tasten, um die CPU-Frequenz einzustellen.
  • Seite 51: Cpu Configuration

    C1E Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung von C1E Support. Konfigurationsoptionen: [Disabled] [Enabled] Max CPUID Value Limit [Disabled] Die Einstellung [Enabled] ermöglicht alten Betriebssystemen ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen zu starten. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5P41C 2-11...
  • Seite 52: Chipset

    Intel(R) Virtualization Tech [Enabled] Aktiviert oder deaktiviert die Intel Virtualization-Technologie. Virtualisierung, erweitert ® durch die Intel Virtualization-Technologie, erlaubt es einer Arbeitsumgebung, mehrere ® Betriebssysteme und Anwendungen auf unabhängigen Partitionen auszuführen. Durch Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme agieren. Konfigurationsoptionen: [Enabled] [Disabled] CPU TM Function [Enabled] Aktiviert die Intel...
  • Seite 53: Onboard Devices Configuration

    Konfigurationsoptionen [DMA0] [DMA1] [DMA3] EPP Version [1.9] Erscheint nur, wenn der Modus der parallelen Schnittstelle zu [EPP] gesetzt wird. . Konfigurationsoptionen: [1.9] [1.��] Parallel Port IRQ [IRQ��] Erlaubt die Auswahl des IRQ für die parallele Schnittstelle. Konfigurationsoptionen: [IRQ5] [IRQ��] ASUS P5P41C 2-13...
  • Seite 54: Usb Configuration

    2.4.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. The Module Version and USB Devices Enabled items show the auto-detected values. If no USB device is detected, the item shows None.
  • Seite 55: Pci Pnp

    APIC (Advanced Programmable Interrupt Controller) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.4 Anti Surge Support [Enabled] Aktiviert oder deaktiviert den Stromstoßschutz. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5P41C 2-15...
  • Seite 56: Hardware Monitor

    2.5.5 �PM Configuration Restore on AC Power Loss [Power Off] Die Einstellung [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben. Wenn auf [Power On] gesetzt, schaltet den Computer nach einem Stromausfall erneut ein. [Last State] veranlasst den Computer in den ursprünglichen Status vor dem Stromausfall - ausgeschaltet oder eingeschaltet - zurückzukehren.
  • Seite 57: Boot-Menü

    • Um boot device während des Systemstarts aufzurufen, drücken Sie <F8>, wenn das ASUS-Logo erscheint. • Um das Windows Betriebssystem im gesicherten Modus hochzufahren, folgen Sie ® einer dieser Methoden: Drücken Sie <F5> wenn das ASUS-Logo erscheint. • Drücken Sie <F8> nach POST. • 2.6.2 Boot Settings Configuration...
  • Seite 58: Full Screen Logo [Enabled]

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.
  • Seite 59: Change User Password

    Wählen Sie dieses Element, um das Benutzerkennwort zu löschen. Password Check [Setup] Wählen Sie [Setup], wenn ein Passwort vor dem BIOS-Zugriff abgefragt werden soll. Wählen Sie [Always], wenn ein Passwort beim Systemstart und Aufrufen von BIOS abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] ASUS P5P41C 2-19...
  • Seite 60: Tools-Menü

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Siehe Abschnitt 2.1.2 ASUS EZ Flash 2 für Details.
  • Seite 61: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5P41C 2-21...
  • Seite 62 2-22 Kapitel 2: BIOS-Informationen...
